WOPSON HD1-C23ABH: самовыравнивание, локализация и запись осмотра

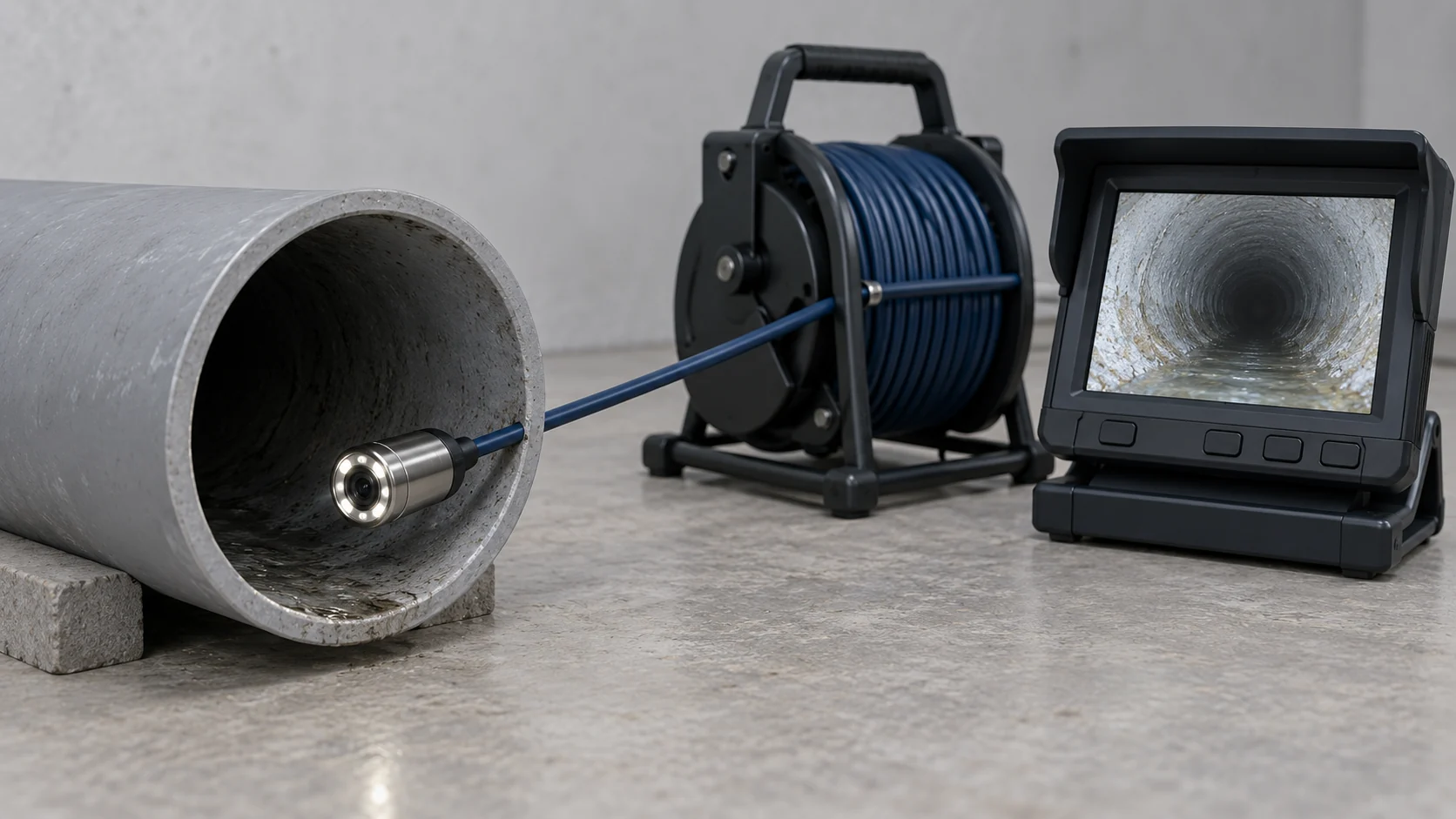

WOPSON HD1-C23ABH — проталкиваемая система телеинспекции труб с головкой диаметром 23 мм, самовыравниванием изображения и встроенным передатчиком-зондом 512 Гц. Она позволяет осматривать внутреннюю поверхность трубопровода, сохранять видео и фотографии, а при работе с совместимым локатором — определять положение камеры с поверхности.
В этой системе функции дополняют друг друга: самовыравнивание облегчает просмотр, зонд помогает привязать обнаруженный участок к местности, запись сохраняет результат обследования. Такой набор полезен, когда после осмотра нужно передать заказчику материал для оценки состояния трубы и планирования дальнейших работ.
Головка 23 мм: учитывайте не только диаметр
Диаметр головки HD1-C23ABH составляет 23 мм. При подборе системы его нужно сопоставлять с минимальным проходным сечением на всём маршруте, включая переходы, сужения и участки с отложениями. При установленной направляющей поперечный размер узла увеличивается.
Для прохождения поворотов важны также длина головки и свойства проталкиваемого кабеля. Поэтому одного сравнения «головка меньше трубы» недостаточно. Перед покупкой полезно проверить систему на участке с геометрией, близкой к вашим объектам: прямой отрезок не покажет, как камера поведёт себя в нескольких последовательных отводах.
Подробнее о подборе — в статье как выбрать диаметр головки камеры для трубы.
Самовыравнивание: удобно читать изображение
Когда кабель поворачивается внутри трубы, вместе с ним может вращаться и головка. Самовыравнивание поддерживает привычную ориентацию изображения, чтобы оператору было проще следить за стенками, стыками и нижней частью трубы.
Эта функция особенно удобна при повторном просмотре записи: меньше времени уходит на мысленное разворачивание кадра. Однако положение изображения не даёт численного значения уклона трубопровода. Если задача требует измерить уклон, понадобится соответствующий метод обследования.
Зонд 512 Гц: привязка камеры к местности
В головку встроен передатчик-зонд частотой 512 Гц. Его сигнал обнаруживает совместимый локатор. Когда оператор замечает подозрительный стык, препятствие или другой участок, камеру можно остановить и найти её положение с поверхности.
Это полезно, если запись нужно связать с конкретной точкой объекта. При подборе локатора подтвердите поддержку режима поиска зонда на 512 Гц. Состав комплекта, включая приёмник, согласуйте при заказе.
Показания счётчика длины кабеля служат дополнительным ориентиром. Они помогают сопоставлять наблюдения по ходу осмотра, а локатор — переносить положение камеры на местность. Точность такого поиска зависит от условий объекта и используемого приёмника.
Монитор и запись результатов
HD1-C23ABH оснащается монитором диагональю 10,1 дюйма. Положение дисплея и клавиатуры регулируется: оператор может настроить рабочее место под точку доступа и условия наблюдения.
Система поддерживает запись видео, сохранение фотографий, в том числе во время видеозаписи, и ввод текстовых пометок. Для хранения материалов используются SD-карта или USB-накопитель. Эти возможности удобны при подготовке отчёта: общий проход показывает последовательность участков, а отдельные кадры позволяют выделить места, требующие внимания.
До первого выезда проверьте запись и перенос файлов на рабочий компьютер. Убедитесь, что нужные пометки и показания счётчика сохраняются в том виде, который требуется для отчётности. Качество оценивайте по исходному файлу, а не только по картинке на мониторе.
Как использовать функции вместе
Например, при повторяющемся засоре задача осмотра — установить, что видно внутри трубы на проблемном участке, и сохранить материал для дальнейшего решения.
- Перед вводом камеры задайте обозначение объекта, точку доступа и направление осмотра. Проверьте запись и исходное показание счётчика.
- Продвигайте головку, наблюдая за изображением. Самовыравнивание помогает сохранять ориентацию при вращении кабеля.
- У подозрительного участка остановитесь, запишите обзор и сохраните отдельный кадр. Зафиксируйте показание счётчика и доступные ориентиры.
- Если нужна привязка на местности, найдите остановленную головку локатором и отметьте положение на схеме объекта.
- После работы перенесите файлы в архив и проверьте их воспроизведение. В отчёте опишите наблюдаемые признаки и условия, ограничивавшие видимость.
Например, если просвет трубы перекрыт отложениями, на записи можно зафиксировать препятствие. Состояние стенки под ним удастся оценить после очистки и повторного осмотра. Видео показывает доступную для обзора поверхность; вывод о причине засора требует оценки специалиста.
Что согласовать при подборе HD1-C23ABH
Для выбора комплекта сообщите минимальный диаметр труб, количество и характер поворотов, протяжённость участка от точки доступа и требования к отчёту. Эти данные помогут определить нужную длину кабеля и направляющие, а также проверить, подходит ли головка для маршрута.
На демонстрации попросите показать самовыравнивание, работу счётчика, ввод пометок и сохранение фотографии во время записи. Если планируете локализацию, проверьте связку камеры с выбранным приёмником. Согласуйте разрешение и формат сохраняемых файлов, комплект принадлежностей и условия обслуживания.
Сравнить остальные критерии поможет руководство по выбору системы телеинспекции. После обследования подготовьте оборудование к следующему выезду по рекомендациям по обслуживанию.
WOPSON HD1-C23ABH имеет смысл рассматривать, когда нужны фронтальный осмотр, удобная ориентация изображения, запись результатов и поиск положения головки с помощью локатора. Для подбора системы под ваши трубы передайте специалистам WOPSON сведения о трассе и задаче обследования.
