Как отметить место дефекта трубы на поверхности после телеинспекции

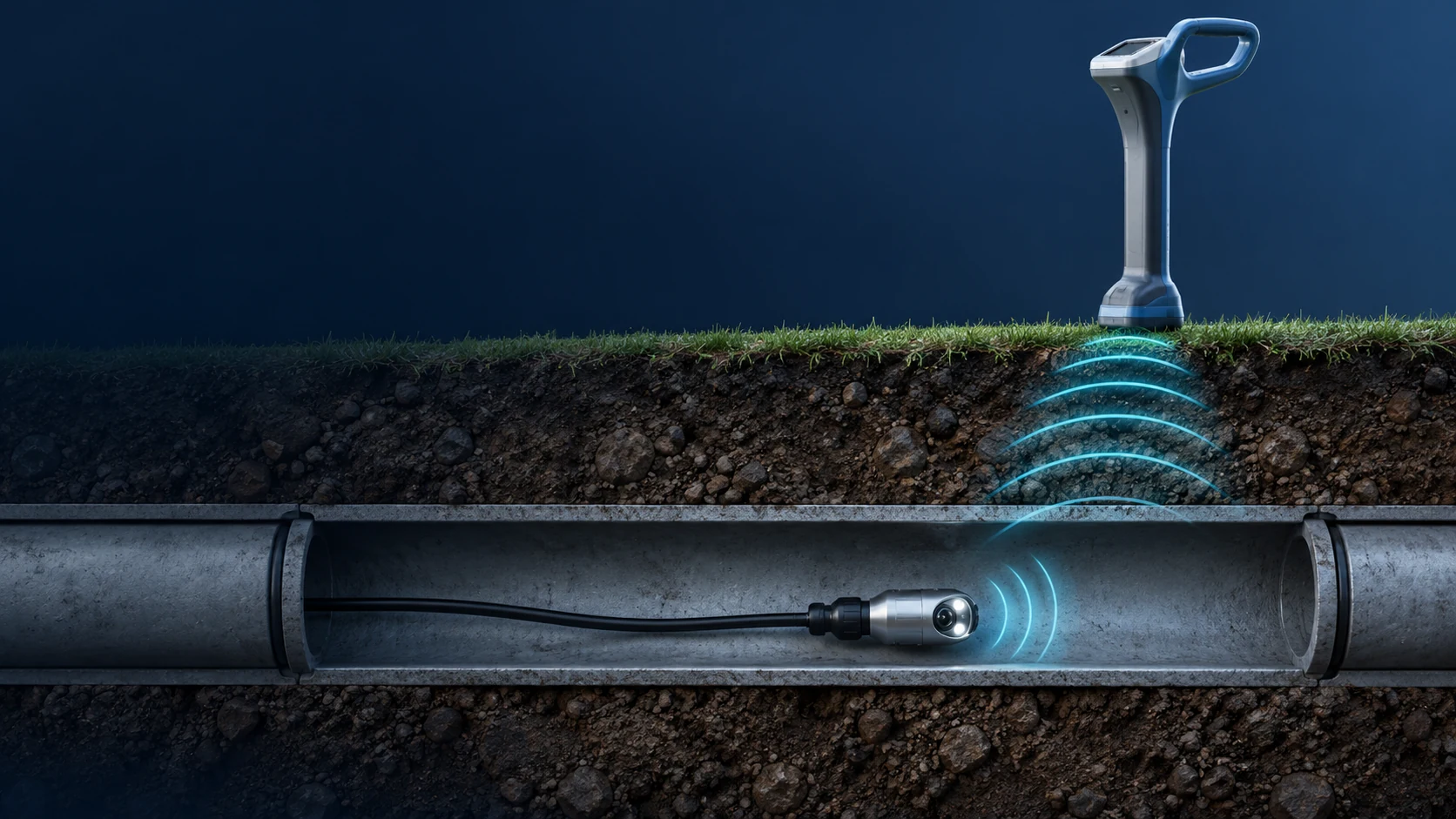

Видеозапись помогает увидеть дефект внутри трубопровода, а передатчик в головке камеры и приёмник на поверхности — найти положение камеры над землёй. Чтобы связать кадр с местом для дальнейшей проверки или ремонта, зафиксируйте наблюдение и метраж, найдите сигнал передатчика 512 Гц и перепроверьте отметку.

Приёмник определяет положение передатчика, размещённого в камере или совместимом зонде. Он не распознаёт трещину, засор или утечку на видео и не гарантирует, что найденная точка совпадает с дефектом без поправки на положение передатчика относительно головки и условия приёма.

Что нужно для локализации

Для работы требуется приёмник, совместимый с частотой передатчика, и камера, в которой такой передатчик установлен или подключён. WOPSON 512R — приёмник для поиска сигнала 512 Гц. Передатчик T1 также работает на частоте 512 Гц; способ его установки и совместимость нужно проверить для конкретной головки и системы.

В российских карточках 512 Гц указаны для ряда систем и камер, например A2-C23AB, H2-C23HL-50 и поворотной камеры C50PT. Наличие такой функции у одной модели или комплектации не означает, что она есть у всех камер WOPSON. До выезда сверьте поставляемый состав оборудования и проверьте работу пары «передатчик — приёмник» по руководствам.

Сначала зафиксируйте дефект на видео

Когда на экране появляется интересующий признак, замедлите или остановите продвижение головки и убедитесь, что изображение стабильно. Сохраните фрагмент записи или кадр и отметьте показание счётчика метража, если он есть. В журнале укажите направление обследования и исходную точку отсчёта — например, от колодца или другого согласованного доступа.

Не ориентируйтесь только на число выпущенного кабеля, если счётчик не установлен, не обнулён или показание нельзя привязать к началу участка. Метраж помогает связать запись с маршрутом, но не заменяет поиск передатчика и проверку привязки на объекте.

Как выполнить поиск и отметить точку

1. Оставьте камеру у интересующего места. Не вытягивайте кабель до того, как нашли сигнал. Запишите кадр и метраж, чтобы затем сопоставить отметку с видео.
2. Включите приёмник и выберите режим по инструкции. У 512R предусмотрены режимы и индикация для поиска; используйте органы управления в соответствии с руководством конкретной версии.
3. Просканируйте предполагаемую зону. Перемещайте приёмник над поверхностью последовательно, наблюдая за индикацией и звуковым сигналом. Не делайте вывод по одиночному кратковременному показанию.
4. Найдите устойчивое положение сигнала. Повторите проход с другого направления или после повторной проверки настройки, чтобы убедиться, что сигнал воспроизводится в той же зоне.
5. Поставьте временную отметку. Отметьте найденную точку мелом или другим подходящим способом, добавьте ориентир на поверхности и зафиксируйте её на фото.
6. Сверьте с видеозаписью. Проверьте соответствие кадра, метража и положения камеры. Если результат не согласуется, повторите поиск и не передавайте точку как подтверждённую.

Положение передатчика может быть смещено относительно визуально замеченного места — это зависит от конструкции камеры, точки установки зонда и ориентации головки. Если расстояние важно для земляных работ, заранее выясните расположение передатчика в конкретной модели и учитывайте его при переносе отметки.

Что записать вместе с отметкой

Чтобы другой специалист мог проверить результат, укажите в журнале или акте:

• обозначение участка и исходную точку обследования;
• направление движения камеры и показание счётчика на кадре;
• описание визуального признака и время фрагмента в записи;
• место отметки на поверхности и ближайшие постоянные ориентиры;
• модель приёмника и передатчика, использованный режим и условия, которые могли повлиять на поиск.

Сохраняйте фотографию отметки вместе с фрагментом видео и схемой участка. Тогда найденную точку можно сопоставить с наблюдением, даже если к месту работ приедет другая бригада.

Почему сигнал и отметка могут отличаться

Приём зависит от глубины залегания, материала трубы и окружающей среды, положения передатчика, наличия металлических конструкций и других источников помех. Если индикация нестабильна или точка меняется при повторном проходе, уточните режим и проверьте комплект по инструкции. Не считайте рекламное значение максимальной глубины гарантированной дальностью для любого объекта.

В карточке передатчика T1 указаны разные предельные значения для чугунной и пластиковой трубы, а также общий параметр «до 5 м». Фактическая обнаруживаемость зависит от условий на месте. При слабом или неоднозначном сигнале не следует размечать место земляных работ только по одному показанию приёмника.

Кроме того, приёмник обнаруживает передатчик в головке, а не трассу трубопровода целиком. Для определения линии движения камеры нужно перемещать передатчик по участку и последовательно фиксировать положения; одна отметка показывает только найденную позицию в конкретный момент.

Как использовать 512R без ложной точности

Российская карточка 512R описывает приёмник, работающий на частоте 512 Гц, с аналоговой индикацией. Не следует приписывать ему GPS, автоматическое построение карты или точный цифровой вывод глубины, если эти функции не подтверждены документацией конкретной версии.

Локализация помогает сузить зону дальнейшей проверки и связать видеозапись с местом на поверхности. Окончательное решение о точке и объёме вскрытия принимает ответственная служба с учётом схемы сети, результатов обследования и условий объекта.

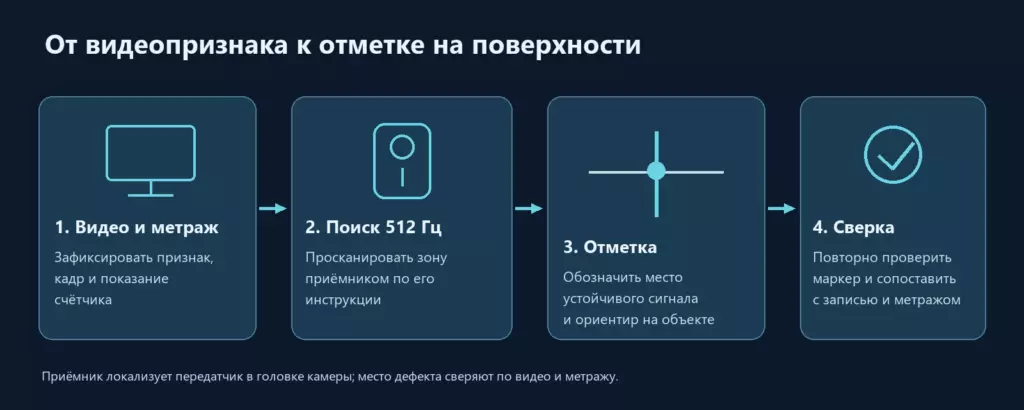

Краткий порядок работы

1. Проверьте совместимость передатчика 512 Гц и приёмника 512R.
2. Зафиксируйте видеопризнак, время записи и метраж.
3. Оставьте камеру в нужном положении и просканируйте поверхность приёмником.
4. Повторно проверьте найденную зону, поставьте отметку и запишите ориентиры.
5. Сверьте отметку с видео и метражом; при расхождении повторите локализацию.

Вывод: чтобы перенести дефект с видеозаписи на поверхность, нужно сохранить кадр и метраж, найти передатчик в головке приёмником 512 Гц, отметить устойчиво определённую точку и сверить её с данными обследования. Такой поиск локализует камеру и помогает планировать дальнейшую проверку, но не даёт гарантии точности земляных работ без учёта условий объекта.
