Самовыравнивание камеры: как сохраняется ориентация изображения в трубе
Самовыравнивание камеры телеинспекции помогает сохранять привычное положение изображения, когда головка поворачивается или перекручивается внутри трубы. Оператору проще следить за стенками, стыками и другими признаками на экране и в записи, не поворачивая мысленно каждый кадр.
Функция отвечает за ориентацию картинки. Она не измеряет уклон трубопровода, не определяет его геометрию и не заменяет управляемую поворотную камеру. Способ реализации и то, сохраняется ли выровненное изображение в записи, нужно проверить у конкретной модели.
Как работает самовыравнивание

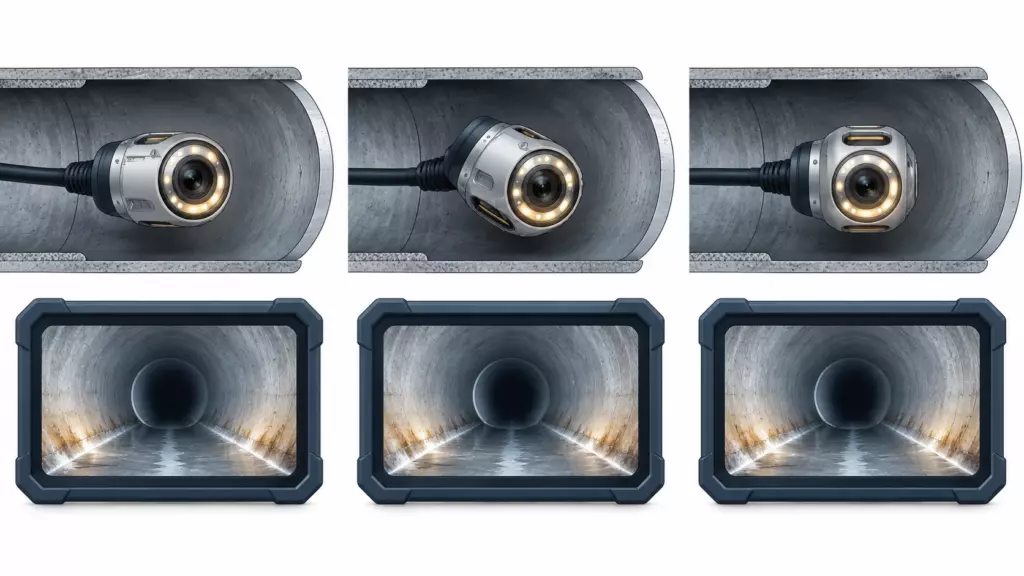

Внутри трубы головка может поворачиваться вокруг продольной оси вместе с кабелем. Без коррекции изображение на мониторе также будет вращаться: верх стенки может оказаться сбоку или внизу кадра. Система самовыравнивания корректирует ориентацию выводимого изображения, чтобы оно оставалось удобным для просмотра.
Технический способ коррекции зависит от конструкции камеры. При выборе оборудования важен практический результат: как выглядит прямая труба, что происходит с изображением при повороте головки и каким получается сохранённое видео.
Чем это полезно при обследовании
Стабильная ориентация кадра помогает оператору быстрее сопоставлять участки трубы при движении камеры. На записи проще просматривать стыки, отложения и повреждения, если изображение не вращается вслед за каждым изменением положения головки.
Это также облегчает обсуждение результатов между оператором и специалистом, который просматривает материалы после выезда. При этом окончательная интерпретация признаков зависит от качества изображения, условий осмотра и задачи обследования, а не только от функции выравнивания.
Самовыравнивание, поворотная камера и уклон трубы
Самовыравнивание не следует путать с Pan-Tilt-управлением. У поворотной камеры оператор изменяет направление обзора, чтобы осмотреть нужный участок. Самовыравнивание корректирует ориентацию изображения при вращении головки. В некоторых системах обе функции могут сочетаться, но наличие одной не означает наличие другой.
Выровненная картинка также не является измерением продольного уклона трубы. По кадру можно описывать видимые признаки, но для определения уклона нужна предусмотренная для этого методика и оборудование. Не делайте вывод о направлении потока или положении дефекта «по часам», если ориентационная привязка конкретной системы не подтверждена.
Как проверить функцию перед покупкой
- Выведите на экран изображение прямого участка трубы или стенда.
- Попросите медленно повернуть головку вокруг продольной оси или переместить кабель так, как это происходит в вашей работе.
- Проверьте, остаётся ли верх кадра в стабильном положении и как быстро система компенсирует поворот.
- Запишите фрагмент и воспроизведите его отдельно: убедитесь, что ориентация сохраняется не только в прямом эфире.
- Уточните, совместима ли камера с вашим блоком управления и кабелем.
В российском каталоге WOPSON самовыравнивание указано для головок 23AB и 28L, а также для системы A2-C23AB. При подборе сменной головки проверяйте соединение и совместимость с конкретной системой: одинаковый диаметр сам по себе не гарантирует совместимость.
Подсветка, запись и передатчик 512 Гц
Самовыравнивание может быть частью головки, в которой также предусмотрены подсветка или передатчик 512 Гц. Это отдельные функции: наличие выровненного изображения не подтверждает наличие передатчика, а яркость подсветки не определяет ориентацию кадра.
Перед заказом проверьте характеристики конкретной комплектации. На демонстрации отдельно оцените равномерность освещения при разной яркости, работу самовыравнивания и сохранённое видео. Не переносите набор функций с одной головки или системы на другую без подтверждения в карточке модели.
Частые вопросы
Зачем удерживать верх кадра?
Чтобы изображение было удобнее читать, когда головка камеры поворачивается в трубе. Стабильная ориентация помогает просматривать стенки и сопоставлять кадры в записи.
Помогает ли функция читать видеозапись?
Да, если выровненное изображение сохраняется в видеозаписи конкретной системы. Проверьте это на демонстрации, потому что отдельные режимы отображения и записи могут различаться.
Измеряет ли самовыравнивание уклон трубопровода?
Нет. Функция корректирует ориентацию изображения и сама по себе не измеряет уклон, отметку трубы или направление потока.
Можно ли заменить обычную головку на самовыравнивающуюся?
Только если головка совместима с кабелем, разъёмом и блоком управления вашей системы. Сверяйте модель и версию соединения до покупки.
Итог: самовыравнивание помогает сохранять удобную ориентацию изображения при повороте головки камеры в трубе. Оно облегчает просмотр и разбор видеозаписи, но не заменяет Pan-Tilt-управление и не измеряет уклон трубопровода.
