Как поворотную камеру WOPSON применили на объекте
В двух публикациях WOPSON описана работа клиента с камерой для телеинспекции дренажной линии. Производитель сообщает, что обследовали подземный трубопровод DN150 с 60-метровым проталкиваемым кабелем. В более поздней публикации система обозначена как WPS-FH2S-C38PTF с поворотной головкой диаметром 38 мм.
Это разбор опубликованного производителем описания, а не независимый аудит объекта. Название клиента и протокол обследования не раскрыты. Поэтому детали помогают понять сценарий работы, но не подтверждают результаты приёмки, экономию времени или пригодность такой конфигурации для любой линии DN150.
Что сообщается об обследовании

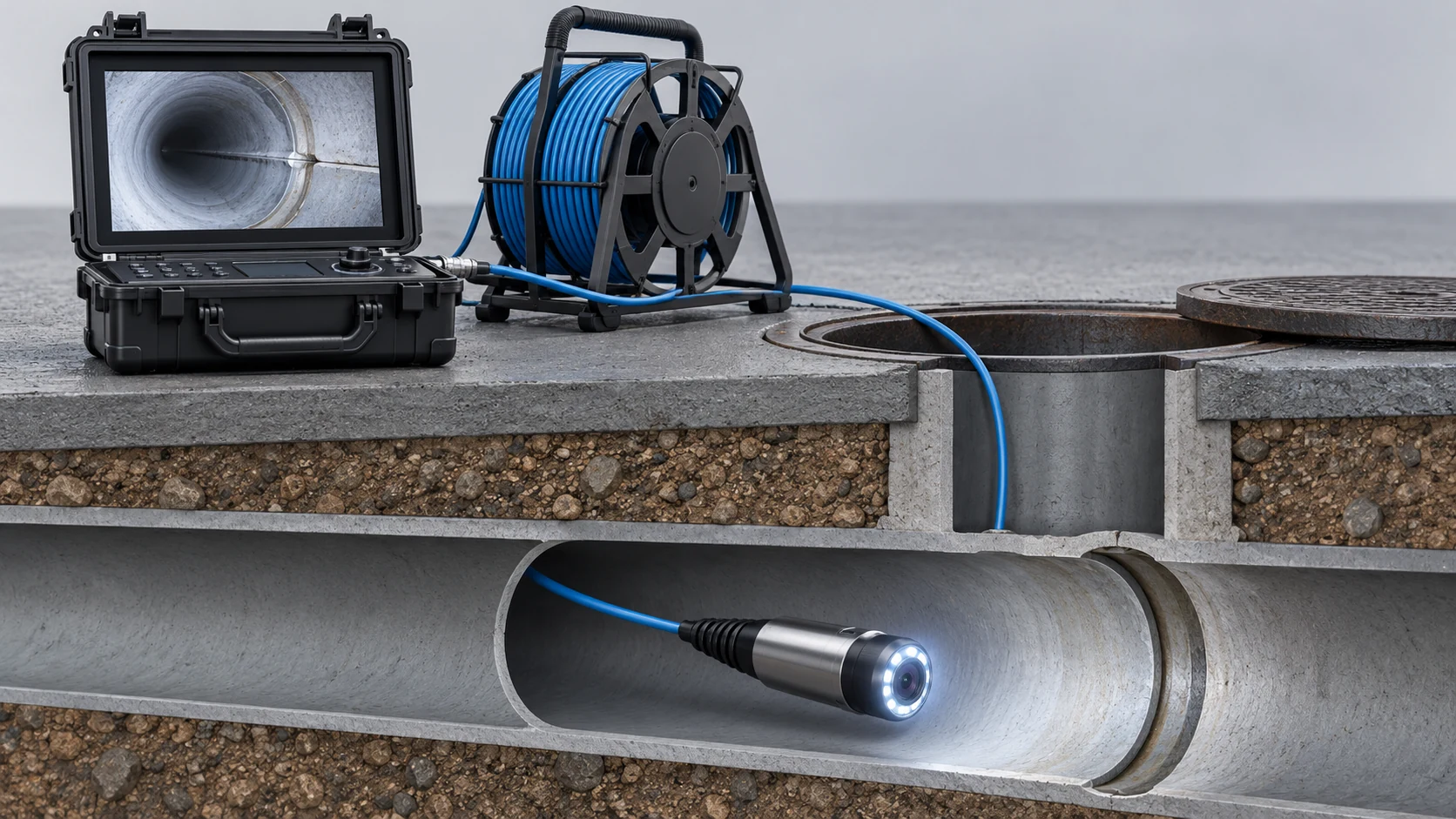

По описанию WOPSON, оператор установил оборудование рядом с точкой доступа, подавал кабель в трубопровод и наблюдал изображение на мониторе. В публикациях указаны линия DN150, кабель длиной 60 м, запись видео и отдельных изображений, а также счётчик расстояния. Более поздний материал описывает поворотную головку 38 мм с панорамированием и наклоном.
Такая последовательность показывает, как оператор может вести осмотр из рабочей точки: продвигать камеру по доступному маршруту, следить за изображением и фиксировать материал для последующего просмотра. Производитель также указывает на возможность менять направление обзора, чтобы рассматривать стенки, стыки и другие участки, которые не видны при взгляде только вперёд.
Что даёт поворотная головка
У обычной прямой камеры основное направление обзора обращено перед головкой. Поворотная камера позволяет оператору направить объектив на стенку или стык без поворота всего кабеля. Это может помочь рассмотреть доступную поверхность под другим углом и сохранить дополнительные кадры.
Панорамирование и наклон не гарантируют обзор всей окружности трубы. Изображение зависит от положения головки, расстояния до поверхности, чистоты оптики, освещения и препятствий. Отложения, вода, изгибы и смещения могут закрыть часть поля зрения. По видеозаписи можно описать только то, что действительно различимо.
Как использовать запись и счётчик расстояния
В описанной конфигурации производитель указывает запись видео и фотографий, а также счётчик расстояния. Непрерывное видео помогает проследить ход обследования, а отдельный кадр — показать конкретное замечание. Показание счётчика можно связать с точкой ввода, чтобы обслуживающая бригада понимала, где искать участок повторно.
Метраж кабеля не является координатой дефекта на поверхности земли. Фактическая трасса может менять направление, а введённая длина зависит от точки отсчёта и положения кабеля. Если требуется определить место подземного участка, используют подходящий локатор и совместимый передатчик; показания камеры и локатора следует документировать отдельно.
Для отчёта сохраните исходную запись, кадры замечаний, точку доступа и направление движения. Укажите, какие зоны удалось осмотреть и где обзор был ограничен. Не выводите из видеозаписи причину повреждения или соответствие трубопровода требованиям, если для этого нет отдельной процедуры контроля.
Как соотнести кейс с оборудованием WOPSON в России
В публикациях об австрийском обследовании описана система WPS-FH2S-C38PTF. В российском ассортименте WOPSON представлены другие комплектации с управляемым поворотом камеры, в том числе B5-C50PT-120 и FH4-120. Это не та же система, что описана в кейсе: у моделей свои параметры головки, кабеля и блока управления.
Подбирайте комплект под фактический диаметр трубы, длину участка, количество поворотов, требуемые ракурсы и способ документирования. До выбора проверьте, проходит ли головка через сужения и соединения, хватает ли кабеля и удобно ли оператору управлять камерой на рабочем объекте. Больше критериев приведено в руководстве по выбору системы телеинспекции.
Какие выводы нельзя делать по одной демонстрации
Описанный случай не доказывает, что система выявит любой дефект, сократит сроки или расходы на каждом объекте. В публикациях не приведены схема обследованного участка, независимый протокол, перечень найденных дефектов и результаты последующего ремонта. Сам видеоматериал также не проверялся отдельно при подготовке этой статьи.
Кейс показывает лишь описанный производителем сценарий применения поворотной камеры и средств записи на подземной линии DN150. Для своей задачи сопоставьте геометрию трубопровода, условия доступа, требуемое качество изображения и правила оценки результатов. Записи осмотра и рекомендации по их передаче собраны в материале об оформлении результатов телеинспекции.
