Замена головки и кабеля камеры телеинспекции: что проверить до ремонта

Перед заменой головки или кабеля системы телеинспекции нужно определить неисправный узел и подобрать совместимую запасную часть. Если повреждена только съёмная головка, исправный кабель можно сохранить. При повреждении кабеля решение зависит от места и характера дефекта: иногда требуется восстановить соединение, в других случаях — заменить кабельный узел.

Одинаковый диаметр камеры или похожий разъём ещё не подтверждают совместимость. Важны модель системы, исполнение кабеля, тип соединения и поддерживаемые функции. После ремонта необходимо проверить работу оборудования и состояние уплотнений.

Сначала определите, что именно неисправно

Нечёткое изображение не всегда означает, что головку пора менять. Сначала очистите защитное стекло способом, разрешённым инструкцией, и проверьте подсветку. Если изображение пропадает, зафиксируйте условия: сбой возникает постоянно, при выдаче кабеля или при движении определённого участка.

Осмотрите головку, доступные соединения и кабель. Отметьте повреждения корпуса, надрезы оболочки, перегибы, следы влаги и загрязнение разъёма. Эти наблюдения помогут сервисному специалисту сузить поиск неисправности, но сами по себе не доказывают, какой узел нужно заменить.

Если есть признаки попадания воды внутрь камеры или повреждения электрического соединения, дальнейшую проверку согласуйте с сервисом. Покупать головку наугад невыгодно: причиной отсутствия изображения может оказаться кабель, разъём или другой элемент системы.

Как подобрать совместимую головку и кабель

Для подбора запасной части подготовьте полное обозначение системы, серийный номер, маркировку головки и фотографии соединений. Если оборудование уже ремонтировали или меняли отдельные узлы, сообщите об этом: фактическая конфигурация может отличаться от первоначальной.

При согласовании замены проверьте:

• совместимость головки с блоком управления и кабельным узлом;
• тип разъёма, контактную часть и способ фиксации;
• поддержку нужных функций — подсветки, самовыравнивания, передатчика-зонда или управления поворотной головкой;
• исполнение, длину и диаметр кабеля, а также совместимость катушки и счётчика длины кабеля;
• наличие подходящих уплотнений и порядок их установки.

В ассортименте WOPSON есть коннектор для камеры 23 мм, рассчитанный на стеклопластиковый пруток диаметром 7 мм. Он предназначен для восстановления соединения камеры с прутком. Перед заказом нужно подтвердить, что соединитель подходит именно к вашей системе и месту повреждения.

Если требуется изменить длину кабеля или перейти на другой тип головки, согласуйте всю конфигурацию. Такая замена может затрагивать несколько узлов, а не только деталь на конце кабеля.

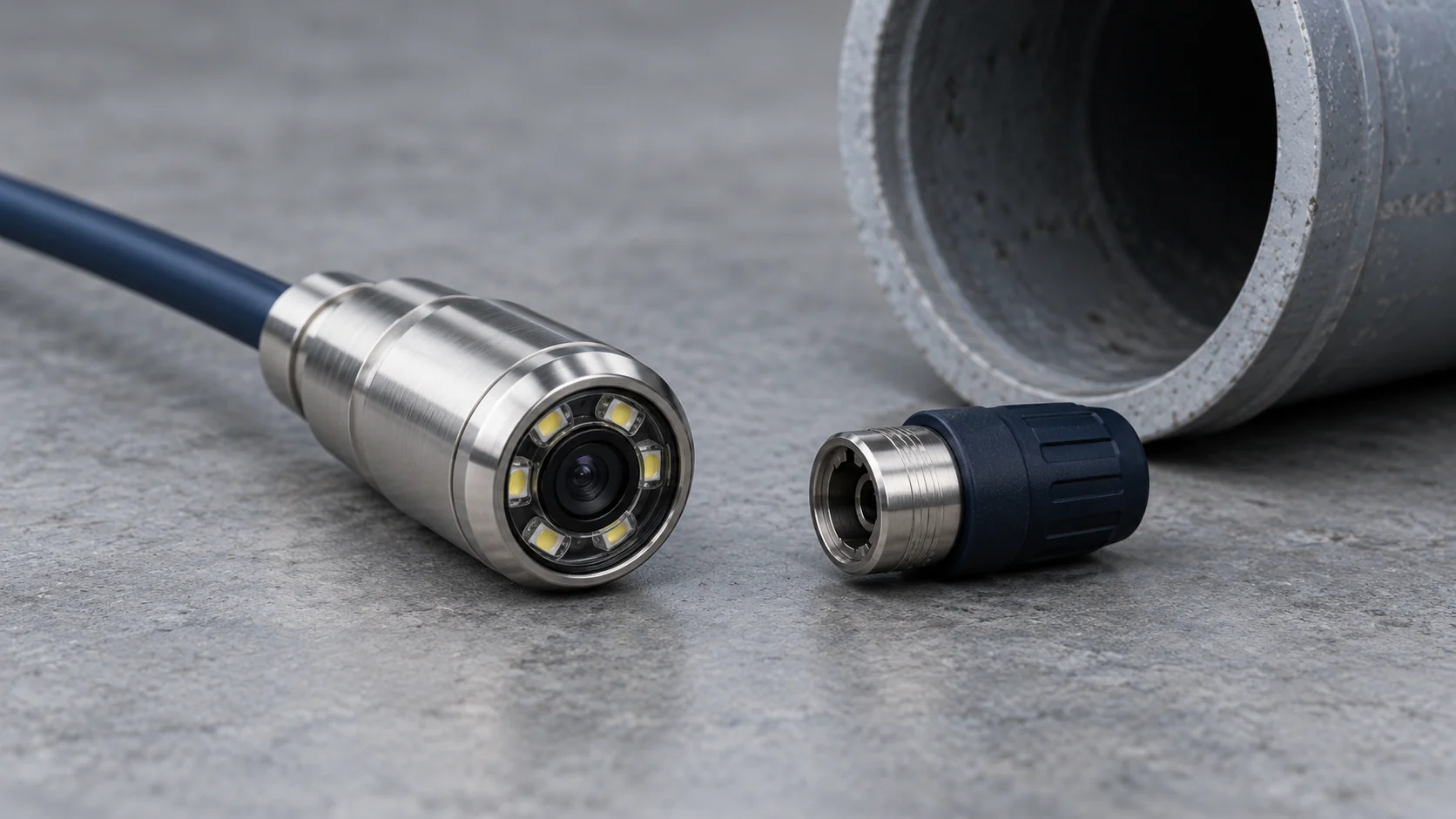

Замена съёмной головки: соединение и уплотнения

Самостоятельная замена возможна, если она предусмотрена инструкцией вашей системы и не требует восстановления проводников или разборки герметичного корпуса. Перед отсоединением головки выключите оборудование и подготовьте чистое сухое рабочее место.

Порядок снятия и установки зависит от конструкции соединения. Удерживайте предусмотренные для этого части корпуса; не используйте кабель для откручивания и не натягивайте внутренние проводники. Если соединение не разъединяется штатным способом, остановитесь и уточните порядок работ.

При установке проверьте уплотнительные кольца и поверхности, с которыми они соприкасаются. Изношенное, повреждённое или деформированное кольцо заменяют подходящим по спецификации. Загрязнение посадочного места, перекос или защемление уплотнения могут нарушить герметичность соединения.

Не подбирайте кольца и смазочные материалы по внешнему сходству. Используйте комплект и материалы, предусмотренные для данного соединения. Способ фиксации и усилие затяжки определяются инструкцией: чрезмерное усилие не заменяет правильную сборку.

Замена кабеля и восстановление разъёма

Кабельный узел связан с катушкой, тормозом, электрическими соединениями и, в зависимости от исполнения, счётчиком длины кабеля. Поэтому порядок его замены должен соответствовать конкретной конструкции оборудования.

Если требуется вскрыть катушку, восстановить проводники, заменить коннектор или герметизировать место ремонта, сначала согласуйте работы с сервисом. Количество крепежа, расположение соединений и способ установки кабеля могут различаться даже у внешне похожих систем.

Локальный ремонт и полная замена кабеля решают разные задачи. При повреждении соединения у головки может быть достаточно восстановления этого узла. При повреждении самого кабеля нужно оценить его состояние и возможность ремонта. Окончательное решение принимают после диагностики, с учётом конструкции и доступных запасных частей.

Для обращения в сервис WOPSON отправьте обозначение системы, фотографии повреждения и описание неисправности. Полезно приложить короткую запись сбоя и указать, после каких действий или событий он появился.

Что проверить после замены

Сначала выполните функциональную проверку в сухих условиях. Убедитесь, что изображение устойчиво, подсветка регулируется, а запись сохраняется и воспроизводится. Для головок с дополнительными функциями отдельно проверьте самовыравнивание, управление поворотом и обнаружение передатчика-зонда совместимым локатором.

После замены кабеля проверьте плавность выдачи и смотки, работу тормоза и счётчика длины кабеля. Изображение должно оставаться стабильным при обычном движении кабеля; при повторном появлении сбоя зафиксируйте условия и передайте их в сервис.

Проверка изображения не подтверждает герметичность. Перед работой во влажной среде соединение должно пройти контроль, предусмотренный инструкцией или согласованный с сервисным специалистом. Степень защиты новой головки сама по себе не подтверждает качество заново собранного соединения.

Запишите, какой узел заменён, какие запасные части использованы и какие проверки выполнены. Такая запись пригодится при дальнейшем обслуживании и повторном обращении в сервис.

Как сохранить исправность оборудования после ремонта

Очищайте систему после обследования, осматривайте кабель при смотке и храните оборудование по инструкции. Регулярный осмотр помогает вовремя заметить повреждение оболочки, износ соединения или загрязнение защитного стекла. Подробный порядок подготовки к следующему выезду — в статье об обслуживании системы телеинспекции после работы.

Если повреждения повторяются на одних и тех же объектах, стоит пересмотреть подбор оборудования и условия его применения. Сопоставьте геометрию трассы, размеры головки и свойства кабеля с критериями выбора системы телеинспекции.
