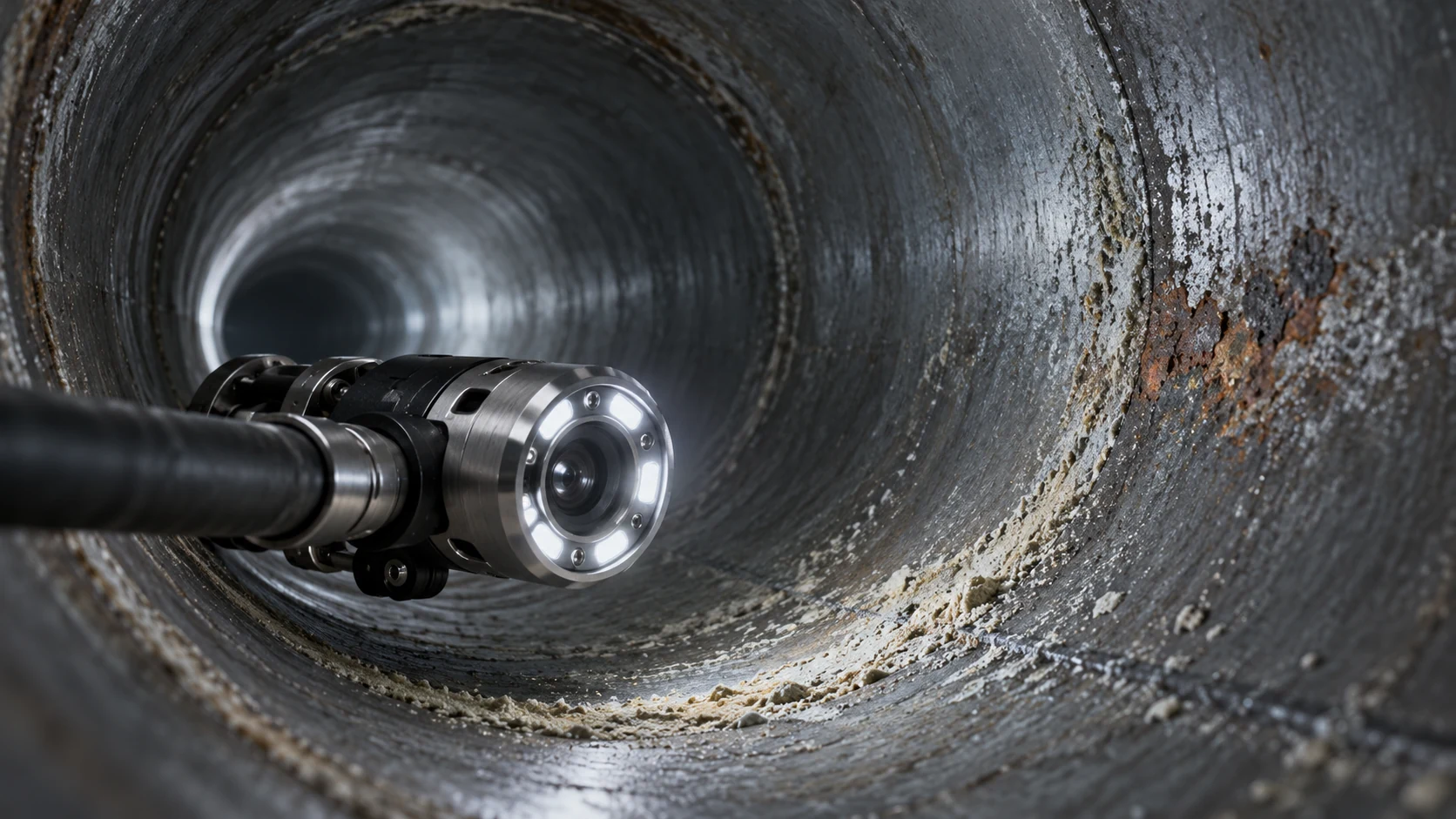

Видеоинспекция промышленных стоков и технологических каналов

Камера помогает осмотреть внутреннюю поверхность промышленной трубы или технологического канала, если к участку нет прямого доступа. Видеоинспекцию используют при плановом обслуживании, поиске видимых препятствий и подготовке ремонтных работ. Запись позволяет показать состояние конкретного участка и сопоставить его с результатами повторного осмотра.

Видеозапись — это материал визуального обследования. Она не определяет химический состав стоков и отложений, концентрацию загрязняющих веществ или соответствие экологическим требованиям. Камера также не подтверждает герметичность трубопровода и не заменяет измерения или лабораторный анализ.

Что можно увидеть внутри промышленного трубопровода

При чистой оптике и достаточной подсветке оператор может заметить видимые отложения, посторонние предметы, коррозию, повреждения поверхности, деформацию и участки, где проход частично перекрыт. На записи могут быть заметны потёки или скопление жидкости, но по ним нельзя без дополнительной проверки установить место и причину утечки.

Для эксплуатации полезно фиксировать не только сам признак, но и его расположение: расстояние от точки ввода, направление движения камеры, привязку к стыку, отводу или арматуре. Если участок закрыт осадком, мутной жидкостью или бликами, укажите это как ограничение обзора, а не как отсутствие повреждений.

Видео помогает определить, где требуется очистка, ремонт или дополнительная диагностика. Оно не показывает скрытые за отложениями участки и не устанавливает состав коррозии или загрязнения. Для решения этих задач нужны подходящие методы исследования.

Как подготовить объект к осмотру

До выбора камеры выясните, что транспортируется по трубопроводу, какова температура среды, какие вещества могли остаться внутри и когда участок был выведен из работы. Условия подготовки и безопасного доступа должны быть согласованы ответственными за эксплуатацию и охрану труда на объекте. Не вводите оборудование в действующий, горячий или находящийся под давлением трубопровод, если паспорт системы и утверждённая процедура прямо не предусматривают такую работу.

Для промышленных стоков особенно важно учитывать остатки реагентов, абразивные частицы, масляные плёнки и другие загрязнения. До ввода оборудования проверьте, что камера, защитное стекло, кабель, разъёмы и уплотнения совместимы с фактическими условиями. Не считайте обычную влагозащиту подтверждением стойкости к химически активной среде или взрывоопасной атмосфере.

Заранее определите точку доступа, протяжённость участка, диаметр трубы, направление осмотра и наличие поворотов. Если камера должна пройти через отложения или резкие изгибы, оцените возможность продвижения и возврата головки. Не проталкивайте её силой при сопротивлении.

Как выбрать систему телеинспекции

• Диаметр головки и проходное сечение. Сопоставьте размеры камеры и соединений с минимальным внутренним проходом, включая сужения и выступы.
• Длина и тип кабеля. Длина должна покрывать маршрут от точки ввода до нужного участка. Жёсткость кабеля влияет на продвижение через длинные участки и повороты.
• Направление обзора. Прямая камера показывает участок перед головкой; поворотная помогает менять ракурс и осматривать стенки. Возможность поворота не означает, что камера увидит все поверхности за препятствиями.
• Подсветка и качество изображения. Оцените изображение при характерной для объекта мутности, блеске и цвете поверхности. Сильные отражения или взвесь могут скрыть детали.
• Фиксация результатов. Проверьте, как система сохраняет видео и фотографии, отображает ли расстояние и можно ли перенести файлы в отчёт.

В ассортименте WOPSON система A4-C50BF-120 предлагается с кабелем длиной 120 м и камерой диаметром 50 мм; в карточке указана область применения для труб диаметром 60–400 мм. Эти данные помогают предварительно сопоставить оборудование с объектом, но проходимость конкретного маршрута зависит также от поворотов, сужений, отложений и конструкции соединений.

Для задач, где важен управляемый обзор стенок, в ассортименте WOPSON есть система FH4-120 с поворотной головкой диаметром 65 мм и кабелем длиной 120 м. Перед выбором уточните минимальный проход, требуемую детализацию, тип среды и условия работы конкретной комплектации. Ни одна характеристика камеры сама по себе не подтверждает химическую стойкость или пригодность к работе во взрывоопасной зоне.

Как провести осмотр и зафиксировать наблюдения

1. Согласуйте подготовку участка и убедитесь, что доступ безопасен для оператора и оборудования.
2. Осмотрите головку и кабель, очистите защитное стекло и проверьте работу подсветки и записи.
3. Введите камеру плавно, отмечая точку доступа и направление движения. При сопротивлении остановитесь и извлеките головку без рывков.
4. Запишите общий проход, а подозрительные участки снимите отдельно. Если предусмотрен счётчик длины, фиксируйте показание рядом с наблюдением.
5. После работы очистите оборудование способом, указанным в инструкции, и сохраните исходное видео вместе с выбранными кадрами.

В отчёте укажите номер линии или участка, точку ввода, дату, направление осмотра, использованную систему и ограничения видимости. Отделяйте описание изображения от предположений о причине: например, «на нижней стенке видны тёмные отложения, на отметке около 12 м обзор частично закрыт взвесью». Такой формат помогает обслуживающей службе определить дальнейшие действия и сравнить повторные записи.

Рекомендации по выбору оборудования собраны в руководстве по подбору системы телеинспекции, а правила передачи видео и замечаний — в материале об оформлении результатов обследования.

Что камера не устанавливает

Видеоинспекция показывает только доступную поверхность в поле зрения. По изображению нельзя определить состав стоков, концентрацию загрязняющих веществ, скорость коррозии, герметичность участка или соблюдение нормативов сброса. Для таких выводов необходимы соответствующие измерения, анализы и предусмотренные на объекте методы контроля.

Используйте запись как часть обслуживания: чтобы локализовать видимые признаки, подготовить очистку или ремонт и документировать осмотр. Если от результатов зависит безопасность процесса или оценка соответствия требованиям, порядок контроля должен определять ответственный специалист с учётом документации объекта.
