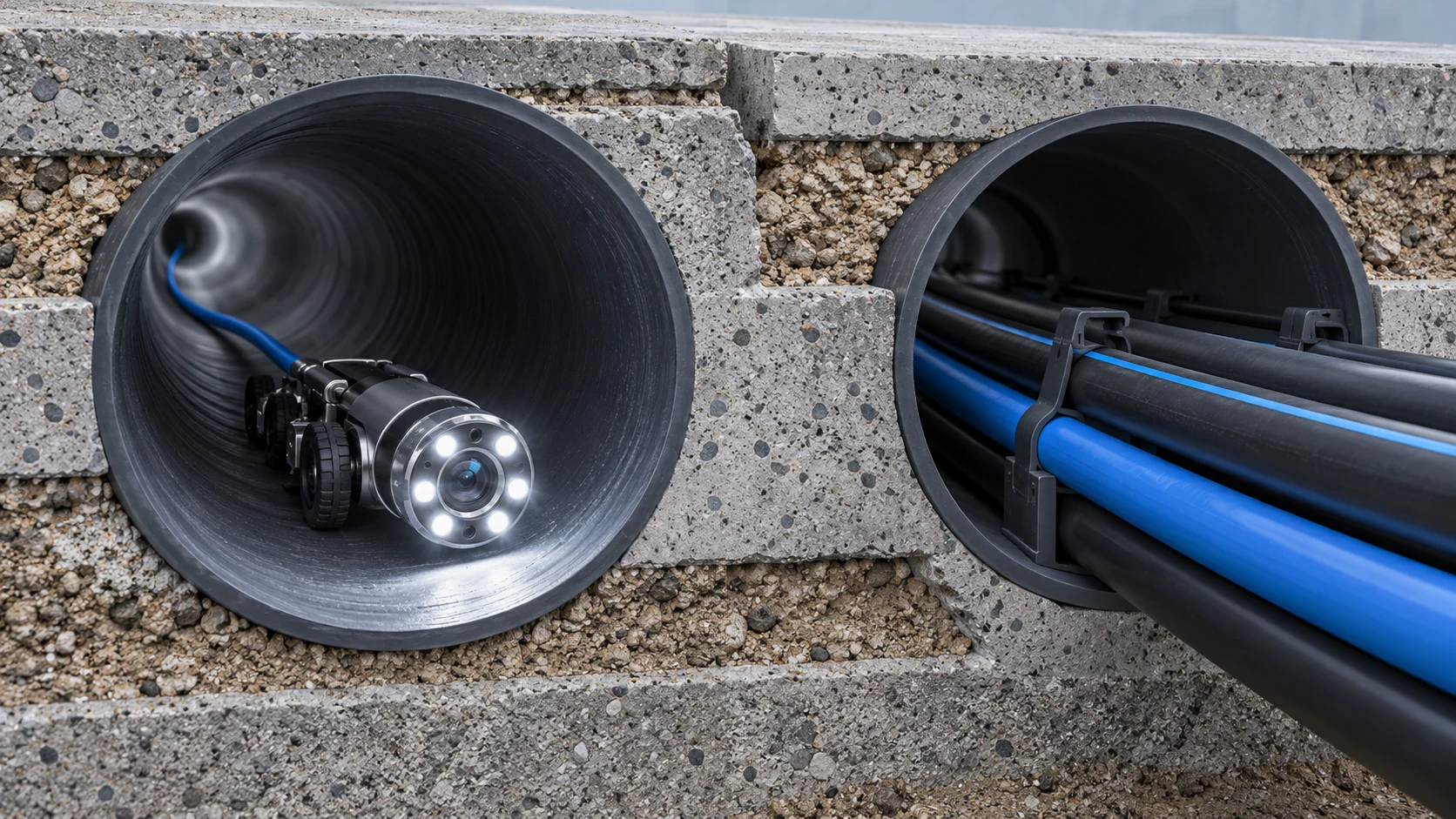

Осмотр кабельных каналов до протяжки и после монтажа

Перед прокладкой кабеля важно убедиться, что канал свободен и его маршрут проходим. После монтажа осмотр камерой помогает зафиксировать состояние доступных участков и видимые препятствия. Такой контроль особенно полезен для подземной кабельной канализации, инженерных труб и каналов связи, где внутреннюю поверхность нельзя проверить снаружи.

Камера показывает только доступную часть канала в пределах обзора. Она не проверяет электрическую безопасность, целостность изоляции, пропускную способность линии и соблюдение требований проекта. Видеозапись дополняет работы по прокладке и приёмке, но не заменяет предусмотренные измерения и испытания.

Что проверить до протяжки кабеля

Осмотр до работ помогает обнаружить видимые препятствия, отложения, воду, повреждение стенки и резкие смещения на доступной трассе. Запись можно использовать, чтобы оценить, где потребуется дополнительная подготовка или повторная проверка после устранения препятствия.

Перед вводом камеры уточните маршрут, длину участка, внутренний диаметр канала, точки доступа, наличие отводов и переходов. Проверьте, проходит ли головка с соединением через входное отверстие и хватит ли кабеля, чтобы дойти до нужного места и безопасно извлечь оборудование.

Если головка остановилась или кабель упёрся, не проталкивайте систему силой. Зафиксируйте расстояние и положение, если оборудование позволяет его определить, затем извлеките камеру и согласуйте дальнейший способ проверки. Причиной остановки может быть геометрия трассы, сужение или препятствие; видеозапись не всегда позволяет определить его природу.

Зачем осматривать канал после монтажа

Повторный осмотр может показать видимые повреждения стенки или смещение доступных элементов, а также подтвердить, какие участки удалось просмотреть. Он помогает документировать состояние канала после работ и сравнить запись с исходным обследованием.

Проложенный кабель частично закрывает внутреннюю поверхность и может ограничить движение камеры. Если он занимает значительную часть сечения или проходит через повороты, некоторые участки окажутся вне обзора. Не трактуйте отсутствие видимых повреждений на записи как подтверждение целостности кабеля или всей трассы.

Для электрических кабелей отдельно выполняют предусмотренные проектом проверки и испытания. Камера не оценивает сопротивление изоляции, электрическую непрерывность, допустимую нагрузку или правильность подключения. Для линий связи она также не подтверждает оптические или электрические характеристики установленного кабеля.

Как зафиксировать препятствие и состояние канала

Снимайте непрерывный проход, а при обнаружении замечания сохраняйте общий кадр и крупный план. В журнале или отчёте укажите:

• обозначение канала, участка и точки доступа;
• направление движения камеры и дату осмотра;
• расстояние до замечания, если его показывает счётчик;
• что именно видно: вода, отложения, выступ, повреждение или смещение;
• границы обзора и участок, который не удалось осмотреть.

Используйте описательные формулировки: например, «на расстоянии около 18 м виден выступ со стороны верхней стенки, дальнейшее продвижение камеры остановлено». Не указывайте предполагаемую причину, если её нельзя подтвердить по изображению. После устранения препятствия повторите осмотр при возможности с той же точки доступа и сохраните новую запись отдельно.

Как выбрать камеру для кабельного канала

Подбирайте систему по внутреннему диаметру и протяжённости канала, конфигурации маршрута, размеру точки доступа и задаче осмотра. Учитывайте габариты самой головки, её соединения с кабелем и условия, в которых оборудование предстоит очищать и хранить.

• Для длинного канала с поворотами нужна камера с кабелем достаточной длины и жёсткости, чтобы оператор мог управлять продвижением и вернуть головку.
• Для короткого доступного участка может быть удобна телескопическая камера, если расстояние укладывается в вылет штанги и геометрия позволяет направить головку к нужной поверхности.
• Для разных диаметров сверяйте размер головки с самым узким участком, а не только с номинальным размером канала.
• Для фотофиксации проверьте подсветку, удобство записи и возможность связать кадр с точкой на маршруте.

В ассортименте WOPSON система A2-C23AB предлагается с кабелем длиной 60 м и камерой диаметром 23 мм; в карточке указаны трубы диаметром 30–200 мм. Для протяжённых участков большего диаметра можно рассмотреть A3-C38: кабель длиной 80 м, головка 38 мм, трубы 50–300 мм. Фактическая проходимость зависит от поворотов, сужений, соединений и состояния канала.

Для короткого участка, доступного непосредственно от проёма, в ассортименте WOPSON есть телескопическая камера L3-C23LG с головкой 23 мм и штангой длиной 1080–2850 мм. Она подходит для осмотра в пределах вылета штанги и не заменяет кабельную систему для длинной подземной трассы. Критерии выбора других систем приведены в руководстве по подбору оборудования.

Как безопасно организовать осмотр

До начала работ согласуйте доступ к каналу и его состояние с ответственными за объект. Не вводите камеру через участок, если его безопасный режим не подтверждён установленным порядком работ. В частности, наличие кабельной трассы рядом с действующей электроустановкой само по себе не означает, что её можно обследовать без дополнительных мер.

Перед осмотром проверьте головку, кабель, соединения и чистоту защитного стекла. Вводите систему плавно, контролируйте её положение и не допускайте резких перегибов или рывков. После работы очистите оборудование по инструкции и сохраните исходные файлы вместе с записью точки доступа и ограничений обзора.

Практический подход к сохранению фото и видео приведён в материале об оформлении результатов телеинспекции. Сопоставление записей до и после работ будет полезным, если обе съёмки выполнены с известной точки, в одном направлении и с сопоставимым освещением.

Что показывает и чего не показывает камера

Видеоинспекция помогает проверить доступность канала для осмотра, найти видимые препятствия и сохранить наблюдения о состоянии внутренних поверхностей. Она не подтверждает готовность трассы к протяжке по всем требованиям проекта, не определяет параметры кабеля и не заменяет электрические или оптические испытания.

Используйте запись как документ о визуальном состоянии доступных участков. Отдельно отмечайте, что удалось увидеть, где движение камеры остановилось и какие проверки должны выполнить профильные специалисты.
