WOPSON FH4: когда полезны Full HD, поворотная головка и длинный кабель

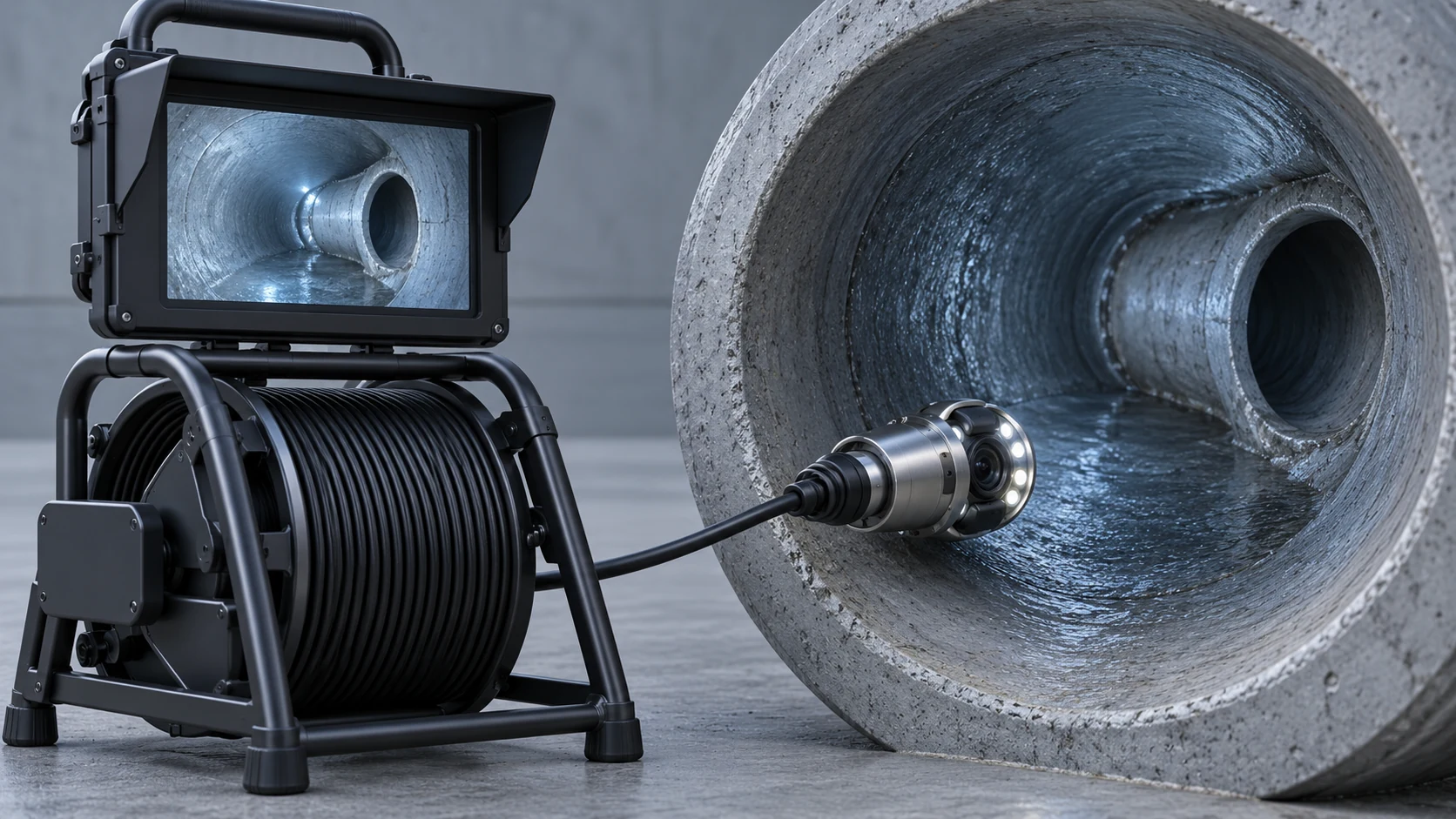

WOPSON FH4 — система телеинспекции трубопроводов с поворотно-наклонной камерой. В описаниях семейства FH4 указаны запись изображения Full HD 1920×1080, камерная головка около 65 мм, монитор 10,1 дюйма и толкательный кабель увеличенной длины. Конкретные комплектации различаются, поэтому эти характеристики нужно сверять с карточкой модели и спецификацией поставки.
FH4 имеет смысл рассматривать, когда при осмотре нужно не только вести камеру по трубе, но и направлять её на стенки, соединения и ответвления, а протяжённость участка требует длинного кабеля. Если достаточно смотреть вперёд по ходу движения и работать на более коротких линиях, более простая система может закрыть задачу без поворотной головки.
Что даёт поворотно-наклонная головка
Управляемая головка может поворачиваться по горизонтали и менять наклон. Это помогает осматривать боковые подключения, стыки и отдельные участки внутренней поверхности без постоянного перемещения кабеля и катушки. Оператор направляет камеру на интересующую зону, фиксирует изображение или видео, затем продолжает проход.
Поворот камеры и её угол обзора — разные характеристики. У FH4 в актуальном описании производителя указан диапазон управления головкой 0–360° по горизонтали и 0–180° по наклону; это не означает, что объектив одновременно видит все стороны или что любой отвод и ответвление доступны для осмотра. На результат влияют положение головки, состояние трубы, загрязнение и видимость. Описание WPS-FH4 у производителя.
Full HD полезен, когда нужно различать небольшие детали на записи и передавать материалы для последующего просмотра. Само разрешение не гарантирует точность оценки: значение имеют освещение, фокусировка, расстояние до поверхности, состояние объектива и качество сохранённого видео.
Как выбрать длину кабеля: 80 или 120 метров
В российских предложениях встречается исполнение FH4 с кабелем 80 м; в линейке также представлена версия с большей длиной до 120 м. Старые публикации производителя описывают другие варианты — 60 и 120 м, поэтому не стоит выбирать по характеристикам из давней статьи без проверки текущего кода товара. Карточка FH4 с кабелем 80 м; описание вариантов кабеля у производителя.
При расчёте длины учитывайте не только расстояние внутри трубы. Кабель должен пройти от места установки катушки до точки ввода, а также по маршруту до зоны обследования; часть длины может потребоваться на размещение оборудования и безопасную работу оператора. Длина на барабане сама по себе не равна гарантированной дальности обследования любого объекта.
Для регулярных задач оцените типичную длину и самый длинный реальный маршрут. Более длинный кабель увеличивает запас по охвату, но добавляет массу и габариты комплекта. На демонстрации попросите показать работу именно с выбранной длиной и пояснить, как устроены счётчик метража, тормоз катушки и укладка кабеля.
Что проверить на демонстрации
- Маркировку комплектации. Сверьте точную модель, длину кабеля, диаметр и тип камерной головки, центраторы и дополнительные устройства.
- Управление головкой. Проверьте плавность поворота и наклона, реакцию на команды оператора и возможность осмотреть ответвление или стык на тестовом участке.
- Картинку и запись. Посмотрите изображение вживую, сохраните короткое видео и откройте его после записи. Уточните, в каком разрешении сохраняется файл, а не только показывается картинка на мониторе.
- Фокус и подсветку. Уточните способ настройки фокуса и регулировки освещения именно у предложенной версии; проверьте видимость сухой и влажной поверхности.
- Работу с кабелем. Оцените перемещение катушки, показания счётчика, торможение и удобство обращения с комплектом на площадке.
- Состав поставки и поддержку. Зафиксируйте в предложении наличие сменной головки, локатора, носителя для записи, аккумулятора и требуемых принадлежностей, а также гарантийные и сервисные условия.
В старых рекламных материалах FH4 встречаются упоминания Wi-Fi и угла обзора 90°. Не включайте эти значения в техническое задание без подтверждения для конкретной версии: в актуальных источниках характеристики камеры описаны иначе, а комплектация может меняться.
Когда FH4 подходит, а когда стоит сравнить другие системы
FH4 стоит рассматривать для длинных участков и обследований, где полезно управлять направлением обзора и получать детальную запись. Если маршруты короткие, внутренний диаметр ограничивает размер головки или оператору достаточно осмотра по ходу камеры, сравните FH4 с более компактными системами. Поворотно-наклонная функция полезна только там, где есть возможность навести камеру на нужную зону и получить видимое изображение.
Перед закупкой сопоставьте типичные диаметры и длины участков, доступ к трубе, число поворотов, необходимость осмотра ответвлений и требования к отчёту. Подробнее о различиях поворотной и самовыравнивающейся камеры — в статье «Pan & Tilt или самовыравнивание камеры», а общие критерии подбора оборудования собраны в материале «Как выбрать систему телеинспекции».
