Видеоинспекция вентиляционных каналов: загрязнения, доступ и контроль очистки

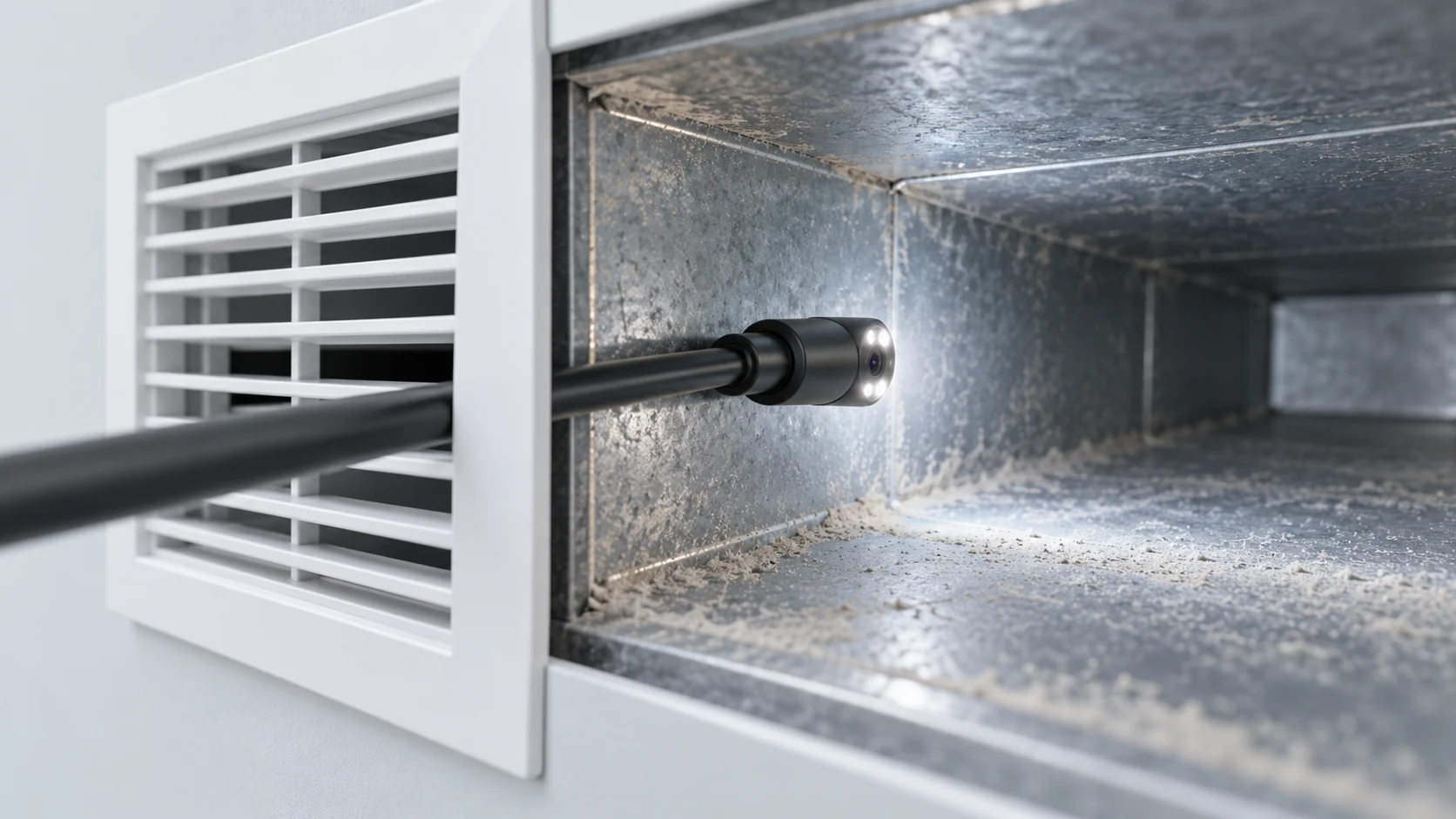

Видеоинспекция вентиляционных каналов помогает осмотреть доступные участки воздуховода, определить, где видны загрязнения или повреждения, и сохранить запись для обслуживания. Камеру вводят через предусмотренный доступ, например решётку или диффузор, если размер головки и геометрия канала это позволяют.
Осмотр особенно полезен, когда нужно зафиксировать исходное состояние перед очисткой и сравнить его с результатом после работ. При этом камера показывает только поверхность в поле зрения. По видеозаписи нельзя определить химический состав отложений, наличие конкретных микроорганизмов или качество воздуха.
Что видно на записи внутри воздуховода
При достаточном освещении камера позволяет заметить пылевые и другие видимые отложения, следы влаги, посторонние предметы и повреждения доступных поверхностей. Можно проверить, как меняется состояние канала по мере продвижения головки, и отметить участки, которые требуют дополнительного внимания.
| Наблюдение | Что фиксировать |
|---|---|
| Отложения на поверхности | Где они видны, какую площадь занимают и насколько закрывают обзор. |
| Следы влаги или потёки | Расположение, направление следов и условия осмотра. |
| Видимое повреждение или деформация | Общий вид участка и крупный план с доступного ракурса. |
| Предмет или препятствие | Положение относительно точки ввода и возможность продолжить обследование. |
Камера не определяет, из чего состоят отложения и чем вызвана влага. Если для решения задачи требуется лабораторный анализ или другая диагностика, результаты визуального осмотра используют как ориентир для выбора последующих действий.
Как выбрать точку доступа
Перед вводом камеры определите направление канала и участок, который нужно обследовать. Решётка или диффузор подходят в качестве точки доступа только тогда, когда через них проходит головка вместе с соединением и гибким участком. Проверьте размеры проёма и возможность извлечь оборудование после осмотра.
Геометрия воздуховода ограничивает обзор. На повороте камера может упереться в стенку или потерять направление; за перегородкой нужная поверхность может остаться невидимой. До работы сопоставьте схему каналов с доступными точками ввода и отмечайте в записи, какие участки удалось осмотреть.
Согласуйте доступ и режим работы системы с ответственным за эксплуатацию здания. Если обследование проводят повторно, зафиксируйте одинаковые точку ввода, направление движения, освещение и условия работы — так записи до и после очистки будет проще сравнивать.
Как подобрать камеру и длину вылета
Для короткого прямого участка за решёткой может подойти камера на телескопической штанге. Для длинного маршрута с несколькими поворотами может потребоваться другой тип системы. Выбор зависит от расстояния до участка, размеров канала, пути ввода головки и возможности управлять её положением.
В ассортименте WOPSON досмотровая камера L3-C23LG предлагается с головкой диаметром 23 мм и телескопической штангой длиной 1080–2850 мм. У неё есть гибкий участок с памятью формы, регулируемая подсветка и запись фото, видео и аудио на карту памяти. Эти характеристики помогают оценить, подходит ли камера к точке доступа; применимость к конкретному воздуховоду нужно проверить по его размерам и конфигурации.
На демонстрации проверьте, проходит ли головка через проём, удаётся ли осмотреть соединения и повороты, хватает ли подсветки и удобно ли сохранять запись. Другие критерии выбора систем собраны в руководстве по выбору оборудования.
Как проконтролировать очистку по видео
До начала работ запишите доступные участки и отметьте места с видимыми отложениями, влагой или повреждениями. После очистки вернитесь к тем же точкам и повторите осмотр при сопоставимых условиях. Это позволяет увидеть, где загрязнение удалено, а где сохранилось или поверхность по-прежнему закрыта.
Сравнивайте одинаковые ориентиры: стыки, отводы, крепления и другие элементы канала. Сохраните общий проход и отдельные кадры. Если до очистки участок был полностью скрыт, сравнение возможно лишь после того, как он станет виден.
Видео подтверждает только то, что различимо на записи. Оно не измеряет расход воздуха, не определяет эффективность вентиляции и не подтверждает удаление загрязнений с невидимых поверхностей. Для оценки этих показателей нужны соответствующие измерения и методы проверки.
Как передать результаты обслуживающей организации
Для каждого замечания зафиксируйте:
- обозначение здания, системы и канала;
- точку доступа и направление осмотра;
- имя видеофайла, время на записи и номера фотографий;
- расположение видимого загрязнения, влаги, повреждения или препятствия;
- ограничения обзора: поворот, перегородка, блики или недоступный участок.
Описывайте то, что видно: например, «на нижней поверхности горизонтального участка заметны пылевые отложения; за отводом обзор ограничен». Не подменяйте наблюдением оценку состава загрязнения или его влияния на здоровье.
Сохраните исходный видеофайл вместе с выбранными кадрами и комментариями. Практические рекомендации по их передаче собраны в статье об оформлении результатов телеинспекции.
Когда требуется дополнительная оценка
Если загрязнение закрывает поверхность, камера не покажет, что находится под ним. Если требуется установить состав частиц или оценить санитарное состояние воздуха, визуального осмотра недостаточно. Видимое повреждение также требует оценки специалиста, который учитывает конструкцию и режим работы системы.
Видеоинспекция помогает документировать доступные участки и контролировать видимый результат очистки. Она полезна как часть обслуживания вентиляции, если заранее определены точки доступа, границы осмотра и вопросы, на которые должна ответить запись.
