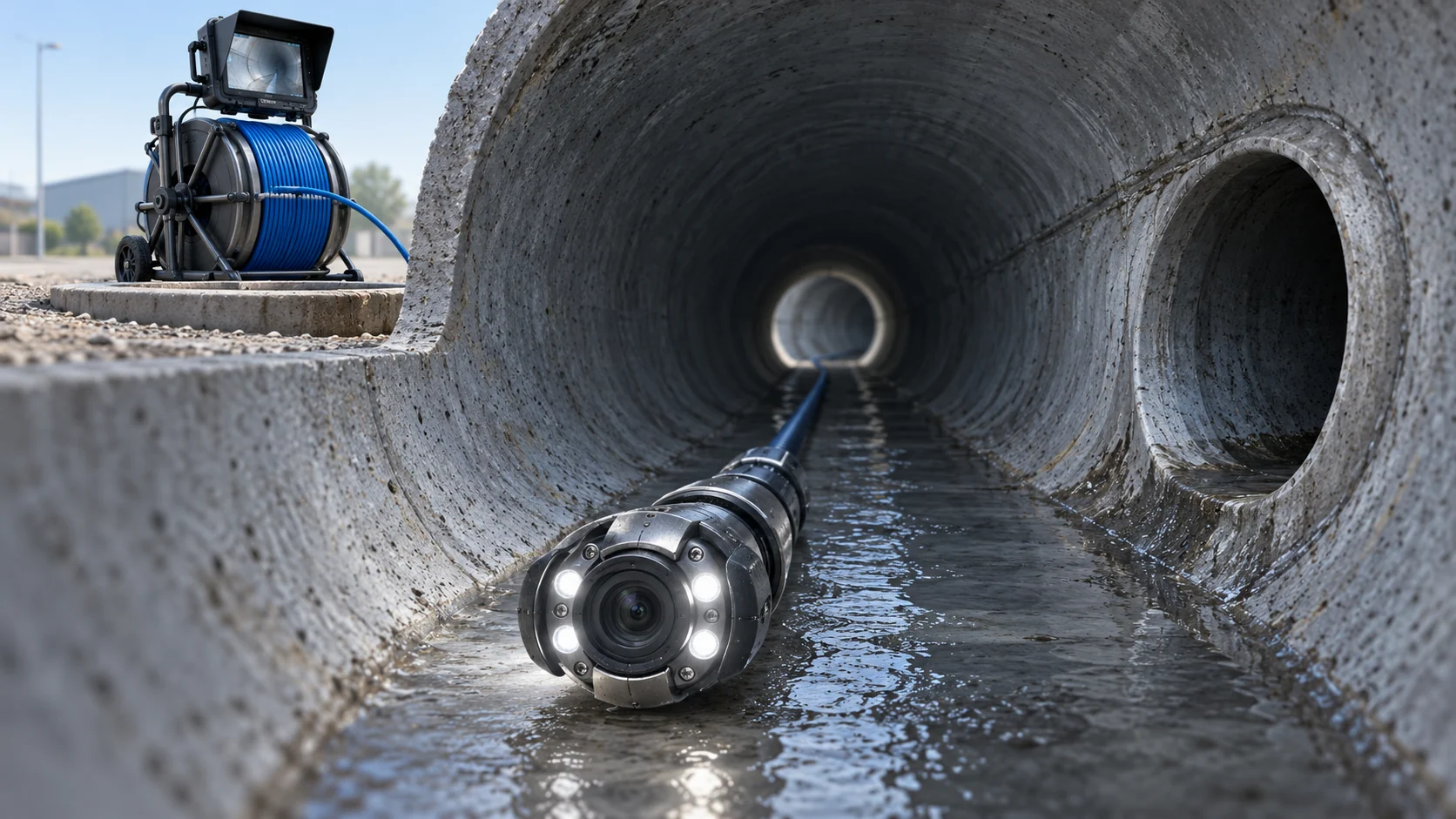

WOPSON B5-C50PT: поворотная система для осмотра протяжённых участков
WOPSON B5-C50PT — система телеинспекции с поворотной камерной головкой диаметром 50 мм. В российской карточке рассматриваемая комплектация указана с кабелем длиной 120 м. Такое сочетание рассчитано на осмотр протяжённых трубопроводов, где оператору важно не только продвигать камеру вперёд, но и направлять её на стенки трубы, стыки и доступные для обзора ответвления.
Модель имеет смысл выбирать под конкретные условия: диаметр трубы, протяжённость маршрута, количество поворотов и требуемый способ оформления результатов. Длинный кабель сам по себе не гарантирует, что камера пройдёт весь участок: продвижение зависит от геометрии трассы, состояния трубы, наличия отложений и правильно подобранных направляющих.
Что даёт поворотная головка
У обычной фронтальной камеры направление обзора в основном совпадает с направлением движения. Поворотная головка позволяет оператору осмотреть отдельные зоны по сторонам, задержать взгляд на стыке или проверить вход в боковое подключение, не разворачивая весь толкательный кабель. У C50PT заявлен поворот на 360°; возможности наклона и управление конкретной версией следует сверять с её спецификацией.
Это помогает лучше документировать видимые признаки: например, отложения, коррозию, трещины, выступающие корни или смещение элементов в стыке. Камера показывает только поверхность, попавшую в поле зрения. Осмотр не определяет остаточную толщину стенки и сам по себе не подтверждает герметичность трубопровода. В мутной воде, при сильном загрязнении или бликах дефект может быть неразличим — иногда участок сначала требуется очистить.
Кабель 120 м: для каких работ он нужен
В карточке российской поставки B5-C50PT указан 120-метровый кабель. Этот запас полезен, если требуется обследовать протяжённую линию от одной точки доступа или пройти несколько участков без частой перестановки оборудования. Учитывайте, что паспортная длина катушки — это длина кабеля, а не обещание, что камера пройдёт столько же метров по любой трассе. Каждый поворот, перепад, сужение и препятствие увеличивают сопротивление продвижению.
До заказа сопоставьте длину с реальными схемами объектов и точками доступа. Если большинство осмотров выполняется на коротких отводах малого диаметра, более компактная система может быть удобнее при перевозке и подготовке к работе. Для систем телеинспекции в целом полезно заранее оценить головку, кабель, монитор, запись и локализацию — см. руководство по выбору системы.
Зонд 512 Гц и счётчик расстояния
Для рассматриваемой конфигурации указывается зонд с частотой 512 Гц. Совместимый локатор может помочь найти положение камеры с поверхности земли, когда нужно перенести найденную точку на местность. Для работы требуется приёмник, поддерживающий соответствующую частоту; наличие зонда и локатора в комплекте следует подтвердить отдельно. Результат локализации зависит от прибора, глубины, материала и помех, поэтому не следует трактовать его как гарантированно точное измерение координат.
Счётчик показывает, сколько кабеля выдано из катушки. Это ориентир для привязки наблюдений к пройденному расстоянию, но не геодезическое измерение: кабель может изгибаться, проскальзывать или оставаться неравномерно уложенным внутри трассы. Записывайте показания вместе с направлением осмотра и узнаваемыми ориентирами.
Монитор, запись и цифровое увеличение
В карточках B5-C50PT указаны 9-дюймовый монитор и функции записи, счётчика и текстовых пометок. Для конкретной российской комплектации продавец приводит разрешение сохраняемого видео 720×576. Это разрешение записи, и его не нужно путать с характеристикой экрана или обозначением Full HD. Перед покупкой попросите показать исходный файл с системы и проверьте, подходят ли его качество и формат для ваших отчётов и архива.
В описании семейства также встречается цифровое увеличение. Оно увеличивает фрагмент уже полученного изображения и не добавляет новых деталей так, как это делает оптическая система. Не следует считать цифровой зум измерительным инструментом или использовать его как замену записи исходного кадра. Если эта функция важна, проверьте её работу на демонстрации именно выбранной версии.
Видео, фотографии, показания счётчика и текстовые пометки удобны для передачи результатов заказчику и повторного просмотра. Однако камера фиксирует изображение, а выводы о причине повреждения, объёме ремонта и пригодности участка делает специалист с учётом условий обследования. Материал о подготовке оборудования к следующим осмотрам — в статье по обслуживанию системы после работы.
Что проверить перед заказом
- Подтвердить, что в предложении указана именно версия B5-C50PT-120 с кабелем 120 м, а не другое исполнение семейства.
- Уточнить фактический диапазон поворота и наклона головки, а также способ управления ею.
- Попросить пример видеозаписи и уточнить формат, разрешение файла, носитель и порядок переноса данных.
- Проверить, входят ли в комплект зонд 512 Гц, направляющие, аккумулятор, зарядное устройство и другие нужные принадлежности.
- Оценить диаметр головки 50 мм относительно минимального диаметра труб, поворотов и переходов на ваших объектах.
- Уточнить условия сервиса, расходные части и порядок проверки счётчика кабеля.
На демонстрации полезно осмотреть типовой участок с характерными для вашей работы поворотами и ответвлениями. Так проще оценить управляемость головки, читаемость изображения, продвижение кабеля и удобство сохранения записи. Общий принцип выбора поворотной камеры и самовыравнивания разобран в материале о поворотной и самовыравнивающейся головках.
Кому подойдёт B5-C50PT
WOPSON B5-C50PT стоит рассматривать бригадам и подрядчикам, которым нужна система с поворотной головкой 50 мм, длинным кабелем и возможностью записывать ход осмотра. В российской карточке версия B5-C50PT-120 предлагается с кабелем 120 м; остальные параметры комплекта и записи нужно сверять с документами на конкретную поставку. Для коротких бытовых отводов или труб, куда 50-миллиметровая головка не проходит, потребуется другой тип оборудования.
Выбирайте модель по объектам, которые предстоит обследовать, а не только по максимальной длине кабеля или количеству функций. На странице систем телеинспекции WOPSON можно сопоставить B5-C50PT с другими решениями по диаметру головки, кабелю, способу обзора и комплектации.
