HD и Full HD в телеинспекции: как различать разрешение камеры, записи и монитора
В характеристиках оборудования для телеинспекции можно встретить обозначения HD, 720p и Full HD, 1080p. Они относятся к размеру изображения, но сами по себе не описывают всю видеосистему. У камеры, дисплея и сохранённого файла могут быть разные параметры.
В российских карточках WOPSON для ряда камер указано 1280 × 720 пикселей, а для поворотной системы FH4-120 — 1920 × 1080. При этом разрешение монитора приводится отдельно. Разрешение камеры не позволяет автоматически определить разрешение записи, а надпись Full HD не гарантирует, что на видео будет различима трещина любого размера.
Что означают 1280 × 720 и 1920 × 1080
Это ширина и высота кадра в пикселях. Для краткого сравнения такие режимы часто называют 720p (HD) и 1080p (Full HD). Вторая запись содержит больше пикселей: 1920 × 1080 против 1280 × 720. Однако количество пикселей описывает размер кадра, а не полностью качество изображения и не минимальный размер дефекта, который можно увидеть.
В телеинспекции оператор оценивает изображение на близком расстоянии, при ограниченном освещении и на поверхности, которая может быть мокрой, загрязнённой или отражающей свет. На читаемость влияют фокусировка, объектив, подсветка, положение головки, движение кабеля, настройки дисплея и сжатие видеозаписи. Поэтому выбирать систему только по крупной надписи HD или Full HD не следует.

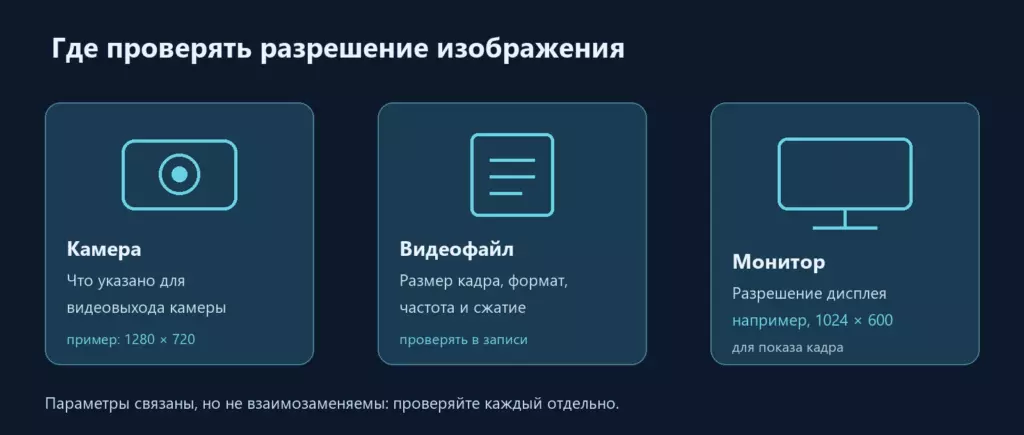

Почему разрешение камеры, экрана и записи различается
Камера формирует исходное изображение. В карточке конкретной модели может быть указано её разрешение, например 1280 × 720 или 1920 × 1080.
Монитор показывает изображение оператору и имеет собственное разрешение. Если экран меньше по числу пикселей, это не означает автоматически, что камера снимает с таким же разрешением: дисплей может масштабировать поступающий сигнал для показа.
Видеофайл — отдельный результат записи. На него влияют формат, размер кадра, частота кадров и параметры сжатия. Наличие записи на SD-карту или USB-накопитель подтверждает способ сохранения, но не раскрывает разрешение и качество файла. Если это важно для отчётности, хранения или последующего увеличения отдельных кадров, попросите пример записи и проверьте её свойства на компьютере.
Примеры разрешений в системах WOPSON
В таблице приведены только значения, указанные в российских карточках оборудования. Разрешение видеофайла для этих моделей здесь не подменяется разрешением камеры или дисплея: его следует уточнять по руководству и демонстрационной записи.
| Модель | Разрешение камеры | Разрешение монитора | Что важно учитывать |
|---|---|---|---|
| H1-C23H | 1280 × 720 | 800 × 480 | Параметры камеры и экрана указаны раздельно. |
| H2-C23HL-50 | 1280 × 720 | 1024 × 600 | В карточке указаны запись на SD/USB и счётчик; разрешение итогового файла отдельно не приведено. |
| HD1-C23ABH-30 | 1280 × 720 | 1024 × 600 | Длина кабеля в карточке имеет расхождение между кратким блоком и таблицей; к теме разрешения это не относится. |
| FH4-120 | 1920 × 1080 | 1280 × 800 | Камера поворотная; разрешение экрана ниже разрешения камеры. |
Указанные значения помогают сравнить заявленные параметры конкретных комплектаций. Перед закупкой сверьте карточку с коммерческим предложением и уточните, совпадает ли поставляемая версия с описанием на сайте.
Означает ли Full HD, что на записи видна маленькая трещина
Нет. Разрешение 1920 × 1080 означает, что кадр имеет соответствующий размер, но не задаёт гарантированный предел обнаружения дефекта. Видимость трещины зависит от её ширины и контраста, расстояния и угла обзора, резкости, освещения, состояния поверхности, движения камеры и качества сохранённой записи.
Визуальная телеинспекция позволяет фиксировать наблюдаемые признаки на доступной поверхности. По одной характеристике разрешения нельзя обещать выявление дефектов заданного размера, оценку остаточной толщины стенки или подтверждение герметичности трубопровода.
Что проверить перед покупкой системы телеинспекции
- Разрешение камеры. Запросите точное значение в пикселях для поставляемой головки, а не только маркетинговое обозначение HD.
- Разрешение экрана. Сверьте размер кадра дисплея отдельно; он влияет на показ оператору, но не заменяет характеристику камеры.
- Параметры записи. Попросите сохранить короткий фрагмент и уточните разрешение файла, формат и способ копирования на компьютер.
- Изображение в рабочих условиях. Посмотрите запись на поверхности, похожей на ваш объект, при движении камеры и типичной настройке подсветки.
- Комплект и версия. Сверьте модель камеры, блок управления и характеристики в документах на конкретную поставку.
Если планируется увеличивать стоп-кадры или передавать видеоматериалы заказчику, оцените именно сохранённый файл на том оборудовании, где его будут просматривать. Картинка на демонстрационном мониторе не заменяет такую проверку.
Какую роль играет обозначение HD в названии
Слова HD и Full HD удобны как краткие ориентиры, но в названии модели они не всегда сообщают полный набор параметров камеры, монитора и записи. Для технического задания, сравнения предложений и приёмки оборудования фиксируйте разрешение в числовом виде и отдельно описывайте требования к видеозаписи.
Если в карточке указан только экран или запись без разрешения камеры, не переносите это значение на камеру по аналогии. Попросите производителя или поставщика подтвердить нужный параметр для конкретной версии.
Частые вопросы
Почему у Full HD-камеры может быть монитор с меньшим разрешением?
Камера и экран выполняют разные задачи и имеют отдельные характеристики. Дисплей может масштабировать изображение для показа; по его разрешению нельзя заключить, какое разрешение у сохранённого файла.
Как узнать разрешение записи?
Сохраните короткий фрагмент с конкретной системы, откройте свойства файла на компьютере и проверьте размер кадра. Также запросите этот параметр в документации поставляемой комплектации.
Стоит ли выбирать камеру 1080p для любого обследования?
Одного разрешения недостаточно, чтобы определить пригодность системы. Сопоставьте задачу, условия доступа и освещения, параметры камеры, дисплей, запись и фактическое качество демонстрационного видео.
Вывод: 1280 × 720 и 1920 × 1080 описывают размер кадра камеры, если именно этот параметр указан в карточке. Разрешение монитора и параметры видеозаписи проверяются отдельно. Более высокое число пикселей само по себе не гарантирует обнаружение дефекта заданного размера.
