Поиск зонда камеры и трассировка трубопровода: в чём разница
Поиск зонда камеры и трассировка трубопровода — разные задачи. Локатор камеры принимает сигнал от передатчика-зонда, установленного на головке или рядом с ней, и помогает отметить положение камеры на поверхности. Трассоискатель определяет маршрут проводящей линии по сигналу, который подают на эту линию или который уже присутствует и поддерживается режимом прибора.
Поэтому комплект «передатчик-зонд — приёмный локатор» не следует автоматически считать трассоискателем для любых подземных коммуникаций. В публикации WOPSON отдельно рассматриваются активные и пассивные способы поиска и применение проводящего элемента в неметаллическом канале. Исходная публикация.
Что именно ищет локатор камеры

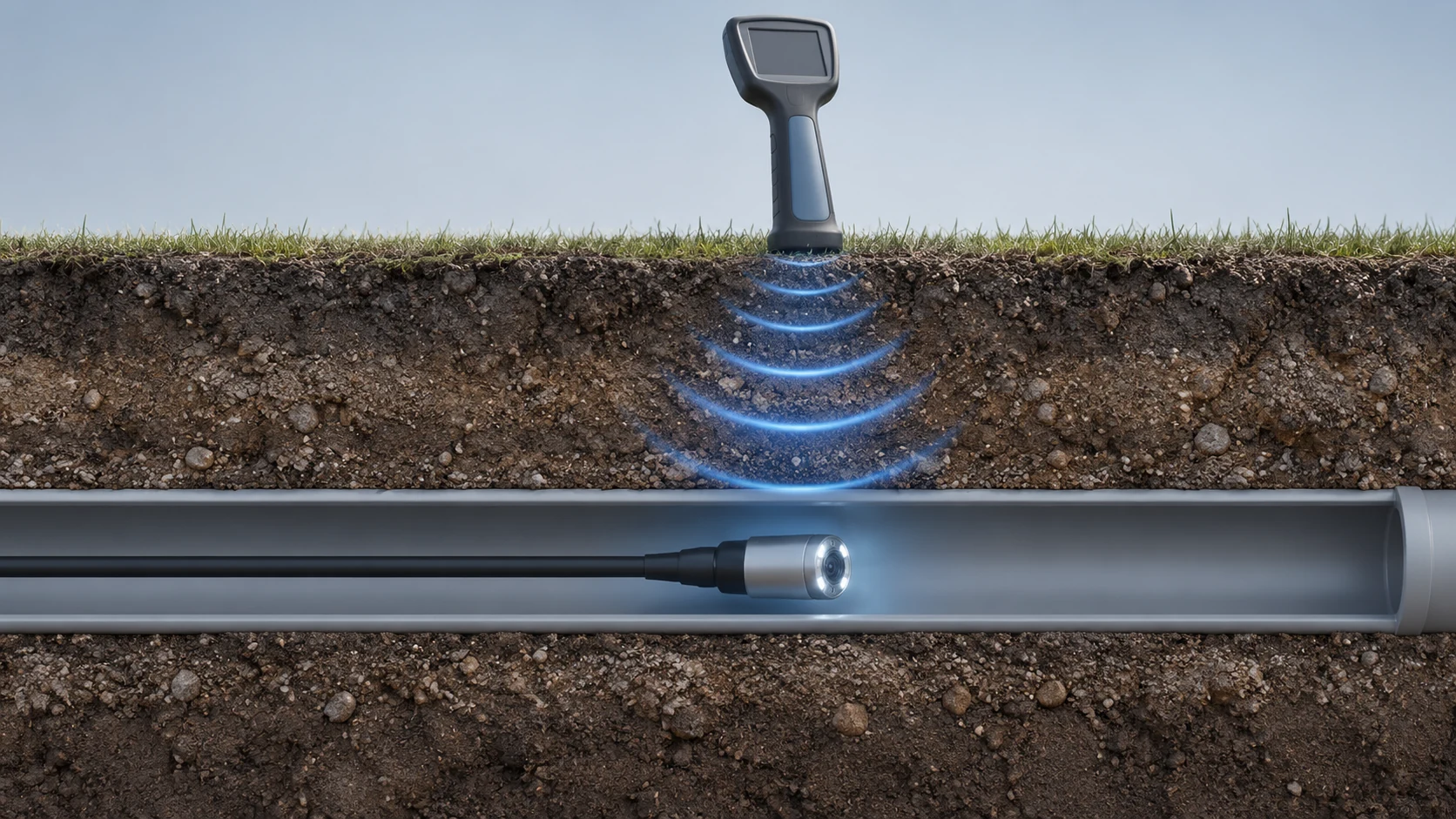

Передатчик-зонд создаёт сигнал, который принимает совместимый локатор с поверхности. Если зонд находится на головке камеры, найденная точка показывает положение этой головки в момент поиска. Локатор не показывает изображение внутри трубы и сам по себе не подтверждает, что рядом находится дефект.
Чтобы связать точку на поверхности с замечанием на видеозаписи, остановите камеру у нужного места и отдельно зафиксируйте кадр, показание счётчика кабеля и точку, найденную локатором. Счётчик показывает длину поданного кабеля, а локатор — положение передатчика; это разные ориентиры, и ни один из них сам по себе не является точной координатой дефекта.
Если камера движется и нужно оценить направление трассы, положение можно отмечать последовательно в нескольких точках прохода. Это помогает восстановить маршрут по найденным положениям зонда, но не превращает локатор камеры в прибор, который непрерывно обнаруживает весь трубопровод независимо от движения камеры.
Поиск зонда и трассировка линии: сравнение
| Способ | Какой сигнал принимает прибор | Что можно определить |
|---|---|---|
| Поиск передатчика-зонда | Сигнал от зонда, перемещаемого внутри трубы вместе с камерой или отдельно | Положение зонда в конкретной точке; маршрут можно наметить последовательными отметками |
| Активная трассировка линии | Сигнал, поданный совместимым передатчиком на проводящую линию или проводник | Маршрут линии, по которой проходит сигнал, если подключение и условия позволяют его проследить |
| Пассивный поиск | Уже существующий сигнал, который поддерживаемый режим локатора способен обнаружить | Только те линии, на которых есть подходящий для данного прибора сигнал; произвольная металлическая труба может не обнаружиться |
Как искать неметаллическую трубу
Пластиковая или иная неметаллическая труба не становится проводником только из-за того, что проходит под землёй. Поэтому её маршрут нельзя считать обнаруживаемым обычной трассировкой стенки трубы. Если внутри проводят камеру с передатчиком-зондом, локатор отмечает положение этого передатчика. Если конструкцией сети предусмотрен проводник или трассировочный провод, его можно искать отдельным активным методом совместимым комплектом.
Выбор между этими способами зависит от доступа к трубопроводу, наличия проводника, совместимости частоты и задачи работ. Нельзя переносить режимы активной или пассивной трассировки многофункционального трассоискателя на локатор камеры, если такие функции не заявлены для конкретной модели.
Что может комплект WOPSON 512R и T1
В ассортименте WOPSON представлены передатчик-зонд T1 на 512 Гц и локатор 512R. Совместная задача этой пары — найти сигнал передатчика-зонда и положение камеры. Это не подтверждает пассивный поиск коммуникаций, трассировку любой трубы или наличие многочастотных режимов у 512R.
Перед выездом проверьте, что передатчик-зонд установлен или подключён совместимым способом, а приёмник настроен на подходящий сигнал. Совпадения обозначения частоты недостаточно, чтобы подтвердить механическую совместимость зонда с головкой камеры. Практический порядок локализации и привязки к изображению рассмотрен в статье о передатчике 512 Гц и локаторе.
Как выбрать способ поиска
- Нужно найти камеру или отдельный зонд внутри трубы — используйте совместимый передатчик-зонд и приёмный локатор.
- Нужно проследить проводящую трубу, кабель или трассировочный провод — проверьте, требуется ли активный передатчик, как он подключается и какие режимы поддерживает приёмник.
- Планируется пассивный поиск — заранее подтвердите, что на нужной линии присутствует обнаруживаемый сигнал и что прибор поддерживает соответствующий режим.
- Ищется пластиковая труба без проводника — выясните, можно ли ввести передатчик-зонд или использовать другой предусмотренный метод.
Для выбора системы телеинспекции учитывают также диаметр, маршрут, точки доступа и требования к записи. Эти критерии собраны в руководстве по выбору системы; доступные локаторы и передатчики WOPSON представлены в соответствующем разделе каталога.
Итог: локатор камеры находит сигнал передатчика-зонда в его текущем положении. Трассоискатель прослеживает проводящую линию по активному или подходящему существующему сигналу. Для пластиковой трубы без проводника нужен зонд внутри трубы или другой предусмотренный способ поиска.
