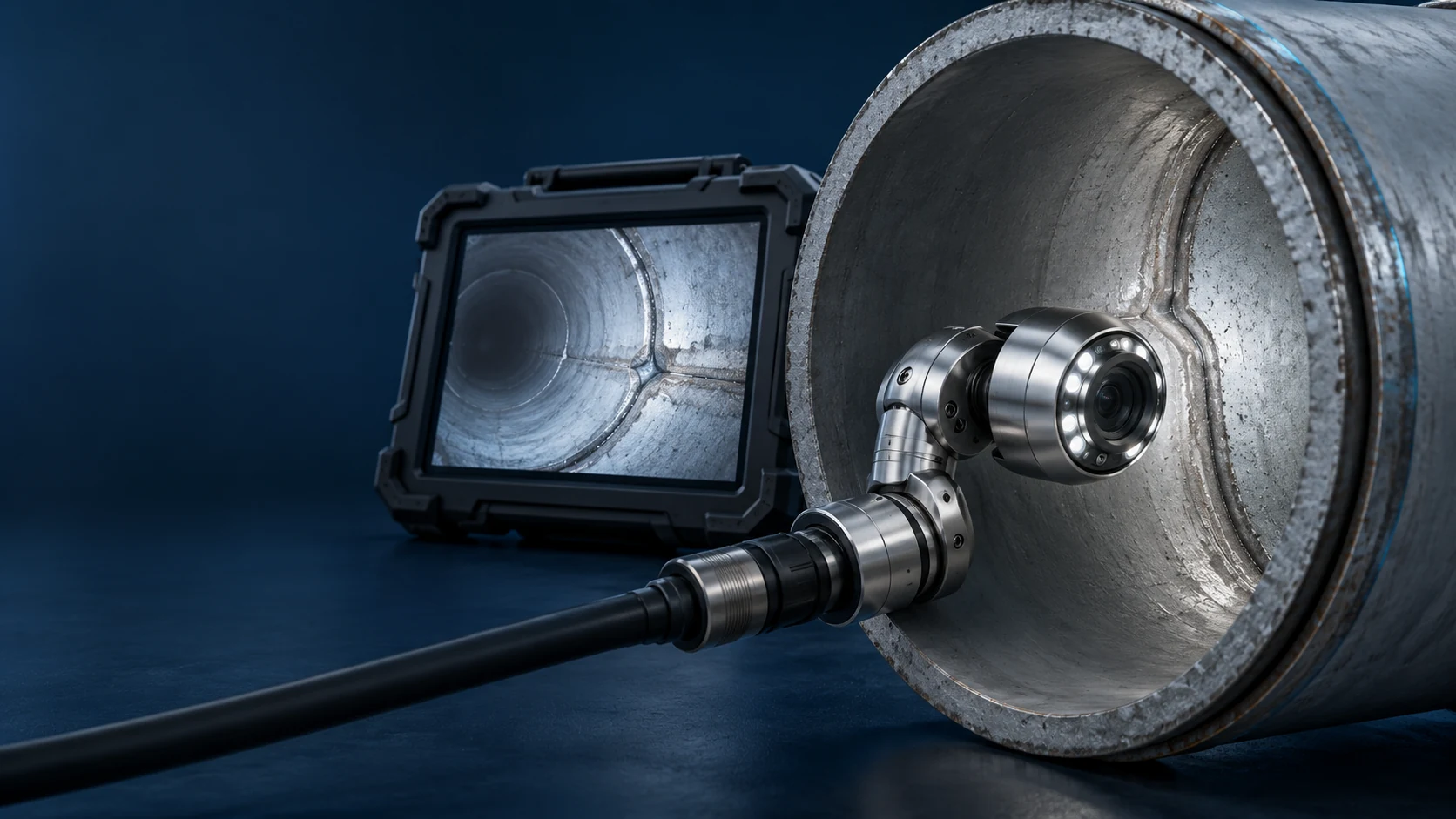

Как обследовать стык и стенку трубы поворотной камерой Pan & Tilt

Поворотная камера Pan & Tilt помогает оператору менять направление обзора внутри трубопровода: поворачивать головку по горизонтали и наклонять её вверх или вниз. Это удобно, когда нужно подробнее рассмотреть стык или участок стенки, который не попадает в прямой обзор неподвижной камеры.

Практический результат зависит от последовательности работы. Сначала зафиксируйте общий вид участка и положение камеры, затем остановите продвижение, направьте объектив на выбранную зону и сохраните детальный фрагмент. Такая процедура помогает документировать видимые признаки, но сама по себе не гарантирует полного осмотра всей поверхности и не заменяет инструментальную оценку дефекта.

Подготовьте систему и зафиксируйте исходные данные

До начала осмотра проверьте оборудование по руководству конкретной модели: включение блока управления, изображение на экране, работу подсветки, запись и доступные команды поворотной головки. Расположение кнопок и последовательность запуска у разных пультов могут отличаться, поэтому эта статья не заменяет паспортную инструкцию.

Перед подачей камеры определите, какой участок обследуется, откуда начинается отсчёт и как оператор будет обозначать положение камеры. Если система оснащена счётчиком метража, согласуйте его исходную точку и записывайте показания рядом с наблюдениями. Если счётчика нет или его показания нельзя привязать к исходной точке, не выдавайте длину выпущенного кабеля за точную координату дефекта.

Убедитесь, что запись действительно сохраняется. Для отчёта пригодятся общий вид, фрагмент с осматриваемой зоной и короткий комментарий с направлением движения, ориентиром участка и показанием счётчика, если он используется.

Подведите камеру к стыку на общем плане

Продвигайте головку по трубе, наблюдая за изображением в прямом направлении. При приближении к соединению или другому интересующему месту снизьте скорость и зафиксируйте общий кадр: на нём должны быть видны подход к стыку, его положение относительно стенки и соседний участок трубы.

Если камера движется во время поворота головки, оператору сложнее понять, меняется ли сам объект или только направление обзора. Поэтому для детального осмотра обычно удобнее сначала остановить продвижение кабеля, стабилизировать изображение и лишь затем управлять поворотом и наклоном. Конкретный допустимый режим работы уточняйте по руководству системы.

Осмотрите стык и прилегающую стенку

Направляйте объектив последовательно: сначала на сам стык, затем на зоны стенки вокруг него. Используйте горизонтальный поворот, чтобы менять направление обзора по окружности трубы, и наклон — чтобы смотреть выше или ниже относительно продольной оси. У систем B5-C50PT-120, FH4-80 и FH4-120 в российских карточках указаны поворот Pan 360° и наклон Tilt 180°; это характеристики механизма, а не гарантия видимости каждой точки стенки.

Перемещайте головку небольшими шагами и удерживайте каждый ракурс, достаточный для записи. При переходе к соседнему сектору оставляйте перекрытие между кадрами, чтобы при последующем просмотре было проще сопоставить участки. Не вращайте головку быстро: смазанное или постоянно меняющееся изображение хуже подходит для фиксации признаков.

Если обнаружены отложения, коррозионные изменения, трещина или нарушение геометрии, сначала сохраните общий план, затем сделайте более близкий ракурс и комментарий. Описывайте то, что видно на изображении; не указывайте размер, глубину или остаточный ресурс, если для этого не применялась соответствующая методика и средства измерения.

Настройте подсветку и проверьте резкость

Слишком яркая подсветка на мокрой или блестящей поверхности может давать блики; недостаточная — оставлять часть кадра тёмной. Подстройте яркость по изображению на экране, оценивая не только общий уровень освещения, но и то, различимы ли границы стыка и фактура стенки.

Если головка поддерживает фокусировку, проверьте резкость после изменения расстояния до объекта. Функции и способ управления зависят от модели; не переносите команды одного пульта на другой. Перед важным фрагментом посмотрите короткую тестовую запись и убедитесь, что сохранённое изображение читается так же, как картинка в реальном времени.

Сохраните общий план, детали и контекст

Для последующего разбора полезно сохранить несколько типов материалов: непрерывную запись прохода, общий вид интересующего участка и отдельные кадры стыка или стенки. В комментарии укажите участок обследования, направление движения, исходную точку отсчёта и показание счётчика, если эти данные доступны.

При повторном просмотре не отделяйте крупный план от его места в общей записи. Привязка к соседним ориентирам помогает понять, где именно получено изображение, и не спутать два похожих стыка. Если в отчёте применяется условное обозначение положения по окружности трубы, заранее задайте ориентацию и последовательно соблюдайте её на всём обследуемом участке.

Что может ограничить осмотр

Поворотная головка расширяет возможности направления обзора, но не исключает слепые зоны. На результат влияют геометрия трубы, положение головки, расстояние до стенки, отложения, вода, блики и доступность участка. В соединениях, ответвлениях и деформированных местах изображение может не показывать всю поверхность одновременно.

Телеинспекция документирует визуально доступные признаки. По видеозаписи нельзя автоматически подтвердить герметичность, измерить остаточную толщину стенки или определить прочность трубы. Для таких выводов требуются отдельные методы и критерии оценки.

Краткая последовательность осмотра

1. Проверьте изображение, подсветку и сохранение записи по руководству модели.
2. Задайте участок, исходную точку и способ фиксации метража.
3. Подведите камеру к стыку и запишите общий план.
4. Остановите продвижение, стабилизируйте изображение и направьте объектив на стык.
5. Последовательно осмотрите прилегающие участки стенки, поворачивая и наклоняя головку.
6. Настройте подсветку и фокусировку по реальному изображению.
7. Сохраните детали и комментарии вместе с контекстом их положения на участке.

Какие системы Pan & Tilt представлены в каталоге

В каталоге WOPSON поворотная головка предусмотрена, например, в системах B5-C50PT-120, FH4-80 и FH4-120. Перед подбором сравните диаметр камеры, длину и конструкцию кабеля, параметры записи и доступ к обследуемому участку. Не переносите функции и характеристики с одной модели на другую.

Вывод: при осмотре стыка поворотной камерой сначала фиксируют его положение на общем плане, затем останавливают продвижение и последовательно направляют объектив на стык и прилегающую стенку. Детальные кадры нужно сохранять вместе с метражом и контекстом участка, если система позволяет их надёжно зафиксировать.
