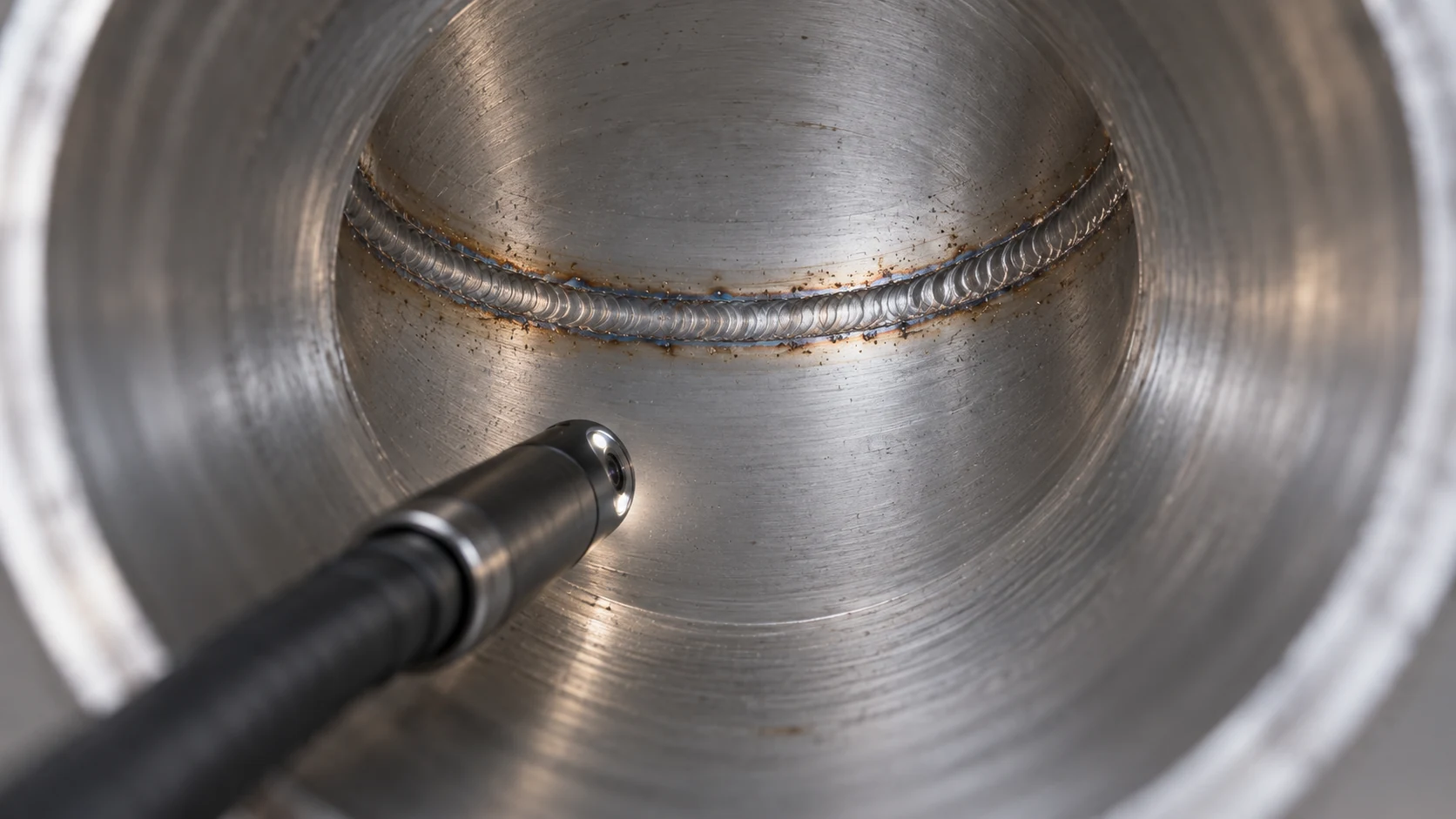

Осмотр сварного шва внутри трубы эндоскопом: возможности и ограничения

Видеоэндоскоп помогает осмотреть внутреннюю поверхность трубопровода там, где обычный визуальный доступ затруднён. При обследовании сварного соединения запись показывает доступную поверхность шва и прилегающих участков трубы, а фото и видео позволяют сохранить наблюдения для дальнейшего разбора.

Такой осмотр не следует автоматически считать достаточным контролем качества сварки. Камера показывает лишь видимую часть поверхности с конкретного ракурса. Она не подтверждает отсутствие внутренних дефектов, не оценивает прочность соединения и не заменяет методы контроля, предусмотренные для данного объекта. До работ согласуйте задачу, критерии оценки и требуемую различимость признаков с ответственным за качество.

Что можно зафиксировать на поверхности шва

При подходящем доступе, освещении и качестве изображения оператор может записать видимые неровности профиля шва, наплывы, брызги металла, остатки шлака или окалины, загрязнения, следы коррозии и заметные повреждения прилегающей поверхности. Камера также помогает сохранить общий вид кольцевого соединения и отдельные кадры подозрительных участков.

Формулируйте вывод как описание изображения: например, «на участке шва от положения 4 до 5 часов заметен выступающий наплыв; на прилегающей поверхности видны остатки окалины». Не называйте наблюдение непроваром, трещиной или другим дефектом сварки без достаточных оснований и установленной процедуры оценки. Причину и значимость признака определяет специалист с учётом требований к соединению.

Даже если на экране видна тонкая линия или неровность, нельзя по одному изображению заявлять об обнаружении микротрещины. Минимальный различимый признак зависит от разрешения и оптики конкретной камеры, расстояния до поверхности, фокуса, освещения, загрязнений и устойчивости положения головки.

Какие ограничения есть у видеоосмотра

Внутренняя камера не видит скрытую часть соединения и не показывает дефекты, которые не выходят на доступную поверхность. Загрязнение, блики, влага, окалина и ограниченный угол обзора могут закрыть участок шва. Отсутствие заметных признаков на записи означает только, что они не различимы в просмотренной зоне при данных условиях.

Эндоскопический осмотр поверхности не определяет механические свойства металла и не подтверждает герметичность соединения. Для ответственных трубопроводов используйте метод и процедуру контроля, назначенные технической документацией объекта. Камерную запись можно включить в материалы обследования как дополнительную визуальную информацию, если это согласовано с ответственным за контроль.

Как организовать осмотр кольцевого шва

Перед вводом камеры определите, с какой стороны доступно соединение, как ориентирована труба и можно ли провести головку до шва без помех. Уточните внутренний диаметр, наличие отводов и переходов, длину пути от точки ввода, возможные остатки рабочей среды и требования к чистоте поверхности. Если шов закрыт отложениями, видео не заменит подготовку участка.

Чтобы осмотреть кольцевое соединение, требуется последовательно просмотреть доступную окружность. Прямая камера показывает участок перед головкой; боковой объектив или управляемый поворот помогают направить изображение на стенку и пройти шов по секторам. Возможность панорамирования не гарантирует полного обзора: головка может сместиться, упереться в стенку, потерять фокус или не пройти в заданное положение.

Если конструкция и процедура работ это допускают, отметьте на записи направление движения и ориентир положения по окружности. Делайте общий проход, затем остановки и крупные планы. Не прижимайте головку к шву и не проталкивайте её с усилием через препятствие: так можно повредить оборудование или загрязнить защитное стекло.

Как выбрать систему для трубы и шва

• Размер головки и доступ. Сверьте внешний диаметр и длину головной части с минимальным проходом, соединительными элементами и точкой ввода.
• Угол обзора и управление. Для осмотра окружного шва может быть полезен боковой обзор или поворот головки. Уточните, как оператор меняет направление камеры и сохраняет ли система резкость на нужном расстоянии.
• Длина и жёсткость кабеля. Длина должна покрывать путь до соединения с запасом на управляемый проход. Жёсткость выбирают по диаметру трубы, протяжённости и числу поворотов.
• Изображение и подсветка. Проверьте детализацию на поверхности, похожей на объект контроля. Высокое разрешение само по себе не гарантирует обнаружение признака заданного размера.
• Запись и привязка замечаний. Уточните, можно ли сохранять фото и видео, отмечать положение камеры и экспортировать материалы для отчёта.

Для протяжённого трубопровода в ассортименте WOPSON предлагается система телеинспекции FH4-120: у неё кабель длиной 120 м и поворотная головка диаметром 65 мм с разрешением 1920×1080. Такая конфигурация помогает осматривать внутреннюю поверхность на удалении и менять направление обзора. Подходит ли она для конкретного сварного соединения, определяют по диаметру трубы, доступу и требованиям к различимости признаков.

Для короткого участка, доступного снаружи, может быть удобнее телескопическая камера. В ассортименте WOPSON модель L3-C23LG предлагается с головкой диаметром 23 мм и телескопической штангой длиной 1080–2850 мм. Она предназначена для осмотра в пределах вылета штанги и не заменяет систему с проталкиваемым кабелем для длинного трубопровода.

Как оформить результаты

Перед съёмкой очистите защитное стекло, проверьте подсветку и убедитесь, что запись сохраняется. Зафиксируйте обозначение трубы или узла, точку ввода, направление движения, дату и условия осмотра. Если оборудование отображает расстояние, укажите его вместе с оговоркой о способе отсчёта.

Для каждого замечания сохраните общий кадр, показывающий положение участка, и крупный план. Не ограничивайтесь стоп-кадром: непрерывное видео помогает понять ориентацию и последовательность осмотра. В подписи укажите, что именно различимо, а также участки, которые не удалось просмотреть.

Если изображения планируют использовать при приёмке или оценке ответственного соединения, заранее согласуйте формат записи, идентификацию участка, требования к минимально различимому признаку и роль эндоскопического осмотра в общей программе контроля. Подход к выбору системы телеинспекции разобран в руководстве по подбору оборудования, а советы по подготовке отчёта — в материале об оформлении результатов обследования.

Что проверить перед применением

Перед началом работ проверьте комплектность и целостность кабеля, головки и соединений, чистоту оптики и доступность точки ввода. Убедитесь, что внутренняя поверхность подготовлена настолько, насколько требует задача, а условия безопасного доступа и работы согласованы на объекте.

Камера помогает получить наглядную запись внутренней поверхности шва и прилегающей трубы. Чтобы использовать её результат корректно, отделяйте видимое наблюдение от оценки качества соединения и заранее определяйте, какие решения можно принимать по видео, а какие требуют других методов контроля.
