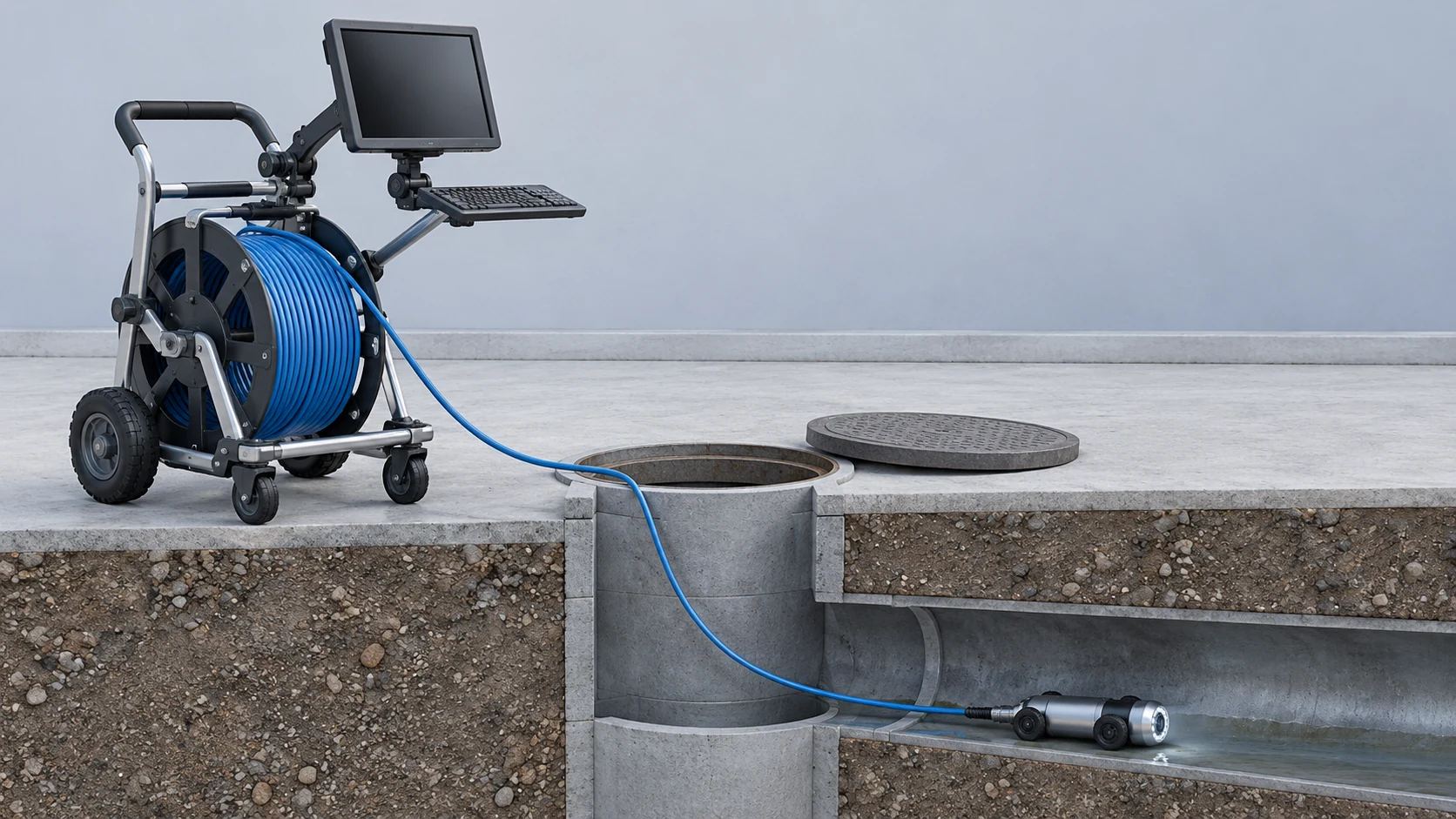

Система телеинспекции на тележке: удобство оператора и выбор обзорной головки
При длительном обследовании важно не только изображение камеры, но и то, как оператор подаёт кабель, видит экран и управляет системой. Колёсная катушка, регулируемое положение монитора и удобное размещение клавиатуры помогают организовать рабочее место у точки доступа. Их практическая польза зависит от проходов на объекте, поверхности, длины кабеля и продолжительности работ.
В публикации WOPSON о модели FH2-C38FH описана тележка на колёсах, кабель длиной 60 м диаметром 7,6 мм, монитор на регулируемом кронштейне и поворотный лоток для клавиатуры. Это пример конкретной конфигурации производителя; такие элементы нельзя автоматически приписывать всем системам телеинспекции или моделям российского ассортимента.
Когда колёсная компоновка удобна
Катушка на колёсной раме позволяет перемещать комплект по площадке, не поднимая всю систему при каждом перемещении. Барабан остаётся рядом с точкой ввода, а оператор может подавать и убирать кабель с одного рабочего места. Это удобно, если путь до трубы достаточно ровный, для рамы хватает места и катушка не мешает проходу.
Перед выбором проверьте маршрут доставки оборудования от автомобиля до места работ. Порог, лестница, рыхлый грунт, щебень, уклон или узкий проход могут затруднить перемещение тележки. Уточните габариты, массу, тип колёс и способ фиксации барабана по конкретной комплектации. Не оценивайте мобильность только по фотографии изделия.
У точки доступа оцените, где будет стоять катушка относительно проёма, оператора и кабеля. Оставьте рабочее пространство для подачи и уборки кабеля, обзора монитора и безопасного прохода людей. Если вокруг люка тесно, крупная тележка может оказаться менее удобной, чем переносной кейс.
Положение монитора и органов управления
Регулируемый кронштейн позволяет подобрать угол экрана под рост оператора, положение солнца и расположение катушки. На демонстрации проверьте, остаётся ли изображение читаемым при работе на улице, можно ли закрепить монитор в нужном положении и не приходится ли постоянно наклоняться или отходить от камеры.
Если у комплекта есть клавиатурный лоток, попробуйте печатать в рабочих перчатках и одновременно следить за изображением. Проверьте, доступны ли нужные кнопки управления и записи, не мешают ли друг другу кронштейн, кабель и органы управления. Само наличие регулируемой стойки не гарантирует удобство: важны диапазон положения, фиксация и расположение элементов в конкретной сборке.
Для сменной бригады полезно проверить, можно ли быстро перестроить рабочее место под другого оператора, не меняя расположение кабельного барабана. Эти действия лучше выполнить во время демонстрации на месте или на участке с похожими условиями.
Какую обзорную головку выбрать
Компоновка тележки и тип камеры решают разные задачи. Самовыравнивающаяся головка помогает сохранять вертикальную ориентацию изображения при вращении камеры в трубе. Поворотная головка Pan & Tilt даёт оператору возможность менять направление обзора и осматривать стенки или соединения с разных ракурсов. Выбирайте функцию по задаче, а не по внешнему виду системы.
В материале WOPSON о FH2-C38FH описана самовыравнивающаяся камера, а в публикациях о FH2-C38PTF и FH2-C28PT — поворотные головки. Это примеры зарубежных комплектаций производителя; соответствующие модели не представлены в российском каталоге как те же системы. Параметры одной головки нельзя переносить на другую.
Сначала определите минимальный внутренний проход, форму трассы и участки, которые нужно рассмотреть. Затем сопоставьте диаметр и длину головки, размер колёс-центраторов, угол обзора и возможность управлять положением камеры. Критерии подбора диаметра разобраны в материале о выборе головки камеры.
Что проверить в российском ассортименте WOPSON
В ассортименте WOPSON представлены системы для телеинспекции трубопроводов FH4-120 и A3-C38 (80 м). Это другие комплектации, не прямые аналоги колёсной FH2-C38FH. У FH4-120 поворотная головка диаметром 65 мм и кабель длиной 120 м; A3-C38 комплектуется 38-мм камерой и 80-метровым кабелем. Эти характеристики помогают сравнить класс системы и рабочий диапазон, но не подтверждают наличие у моделей тележки с регулируемым монитором или клавиатурным лотком.
Перед выбором запросите состав именно поставляемого комплекта и уточните, как он перемещается, устанавливается у точки доступа, управляется и обслуживается. Другие факторы выбора системы собраны в руководстве по подбору оборудования, а требования к кабелю, катушке и блоку управления — в материале о комплектации системы.
Проверьте рабочее место до покупки
- Попросите развернуть катушку и пройти с ней по типичному маршруту до точки осмотра.
- Проверьте устойчивость рамы и свободный доступ к кабелю, экрану и кнопкам управления.
- Поработайте с монитором при характерном освещении: в помещении, на улице или под навесом.
- Оцените, удобно ли оператору одновременно видеть изображение, управлять головкой, вести запись и отмечать замечания.
- Проверьте, как кабель укладывается обратно на барабан и какие действия нужны для очистки и хранения после работы.
Практические рекомендации по уходу за камерой, кабелем и разъёмами приведены в статье об обслуживании системы после выезда.
Тележка полезна, когда её можно без затруднений доставить и установить возле объекта, а монитор и органы управления удобно расположены для конкретной работы. Окончательное решение принимайте после проверки полного комплекта на типовом маршруте и с той обзорной головкой, которая нужна для обследуемых труб.
