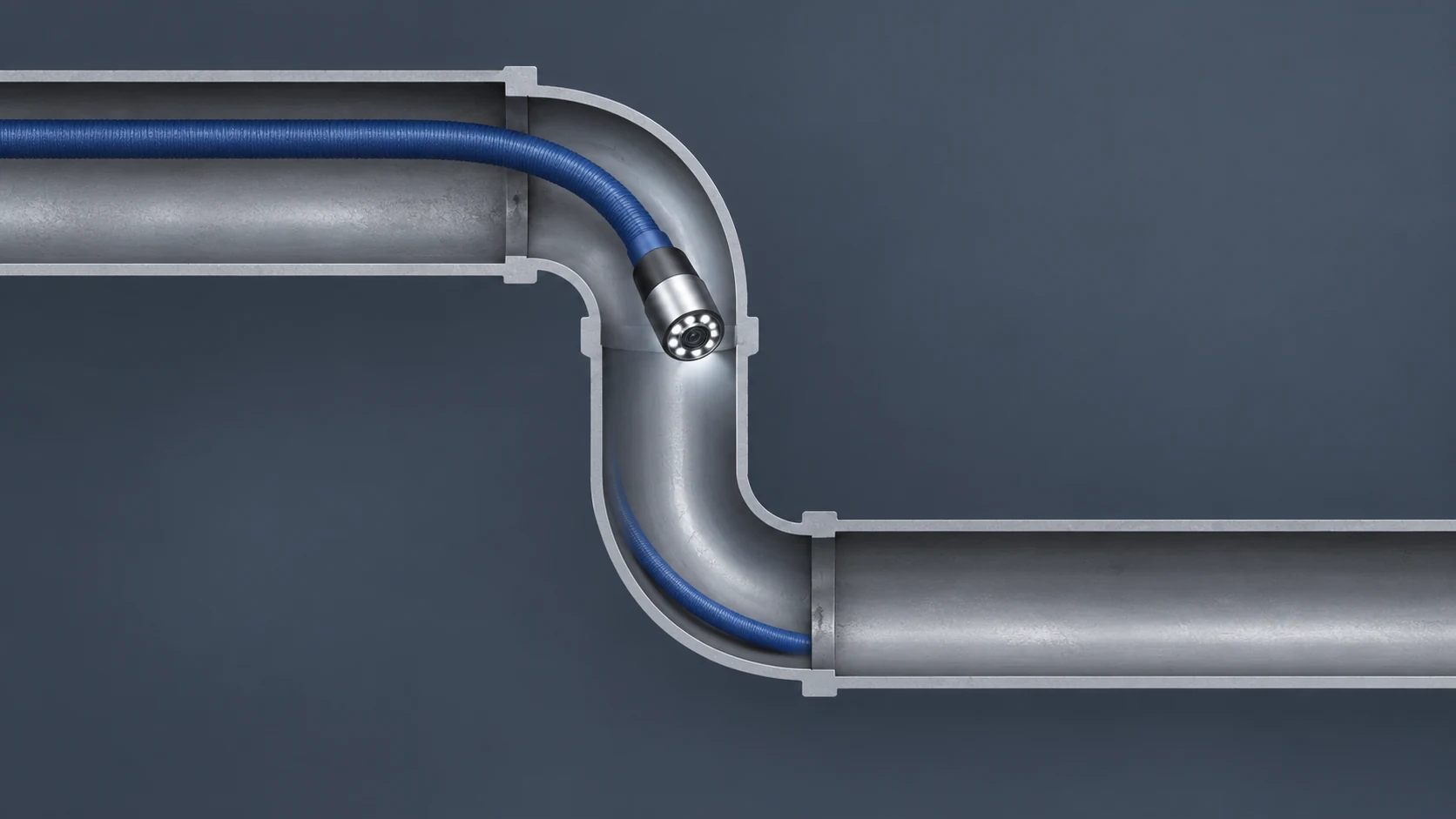

Камера для узкой трубы с поворотами: почему важны головка, пружина и трасса
При подборе камеры для узкой трубы часто сначала смотрят на диаметр камерной головки. Но небольшой размер сам по себе не гарантирует, что камера пройдёт отвод, сифон или несколько поворотов подряд. Важно учитывать всю конструкцию системы и геометрию трассы: головку с защитными салазками, соединительную пружину, проталкиваемый кабель, внутренний диаметр трубы и форму отводов.
Почему размера головки недостаточно
Для прохода через колено имеет значение не только внешний диаметр камеры, но и её длина, форма корпуса, диаметр направляющих салазок и то, насколько свободно соединение с кабелем сгибается за головкой. Даже если камера помещается в прямой участок, на повороте она может упереться корпусом или зацепиться за переход.
Не менее важен сам маршрут. Два отвода, обозначенные как 90°, могут иметь разный радиус изгиба и внутренний проход. Повороты могут располагаться близко друг к другу, идти в разных плоскостях или сочетаться с тройником, редукцией, сифоном и отложениями. Номинальный угол не описывает всех этих условий.
Как влияют пружина и проталкиваемый кабель
Пружина или гибкое соединение за камерной головкой помогает ей менять направление на повороте. Её длина и жёсткость должны быть согласованы с головкой и кабелем. Слишком жёсткое соединение может мешать прохождению изгиба, а чрезмерно гибкая сборка на длинном маршруте может хуже передавать усилие от оператора. Подходящие параметры зависят от конкретной системы и условий прокладки.
Не следует оценивать узел отдельно от кабеля. Гибкий кабель, удобный на коротком отрезке с отводами, может вести себя иначе при длинном горизонтальном проходе. Попросите поставщика подтвердить, что камера, пружина, салазки и кабель поставляются как совместимый комплект для вашей задачи.
Что означает демонстрационный проход через два отвода
В публикации WOPSON показан пример: камерная головка диаметром 14 мм проходит два отвода 90° в трубе диаметром 30 мм. Это результат для конкретной камеры и испытанной конфигурации; он не гарантирует проход любой головки такого же или меньшего диаметра через произвольную трассу.
При подготовке статьи отдельную модель с головкой 14 мм и обозначением B2-C14L не удалось найти в опубликованном каталоге WOPSON для российского рынка. Камеру 17 мм нельзя автоматически считать аналогом демонстрационной модели: совпадения размера недостаточно, чтобы подтвердить одинаковую конструкцию соединения, кабеля и проходимость маршрута.
Какие сведения сообщить при подборе
Чтобы оценить применимость системы, подготовьте схему или описание пути камеры и укажите:
- фактический внутренний диаметр трубы, материал и предполагаемое состояние поверхности;
- число поворотов, их направление и расположение, радиус или тип отвода, если известны;
- расстояние между поворотами и наличие сифонов, тройников, переходов диаметра и сужений;
- длину участка от точки ввода до места осмотра и условия доступа;
- нужно ли только получить изображение или также пройти маршрут до определённой точки;
- можно ли выполнить пробный проход по образцу трассы или на аналогичном участке объекта.
Если точная схема неизвестна, полезны фотографии доступных соединений и замеры у сантехнического прибора или ревизии. Уточните, какие ограничения остаются при подборе, и запросите их письменно в коммерческом предложении.
Когда нужна проба на реальной трассе
Если проход через несколько близко расположенных отводов критичен, попросите проверить именно такую конфигурацию: тот же внутренний диаметр, тип колен, направление и расстояние между ними, а также сопоставимую длину кабеля. Демонстрация в прямом отрезке или через один поворот не заменяет проверку сложного маршрута.
Во время испытания не проталкивайте кабель силой, если камера остановилась. Сильное усилие может повредить кабель, соединитель или головку, а причина остановки останется непонятной. Зафиксируйте точку и условия остановки, извлеките оборудование согласно инструкции и согласуйте дальнейшие действия с поставщиком или сервисом.
При выборе системы сопоставляйте маршрут с техническими данными конкретной комплектации, а не только с размером камеры. Подробнее о других критериях подбора рассказано в статье «Как выбрать систему телеинспекции»; актуальные типы оборудования приведены в каталоге систем для телеинспекции трубопроводов.
