Лебёдка скважинной камеры: управление кабелем, спуск и привязка записи
Лебёдка скважинной камеры управляет выдачей и намоткой кабеля при спуске и подъёме оборудования. Вместе с тормозом, направляющими и счётчиком она помогает оператору контролировать движение камеры и связывать наблюдения с положением в скважине.
При обследовании важны не только изображение и подсветка. Нужно следить за тем, как кабель проходит к устью, укладывается на барабан и движется через измерительный узел. Ошибка в обращении с кабелем может затруднить подъём, повредить оборудование или нарушить привязку записи к глубине.

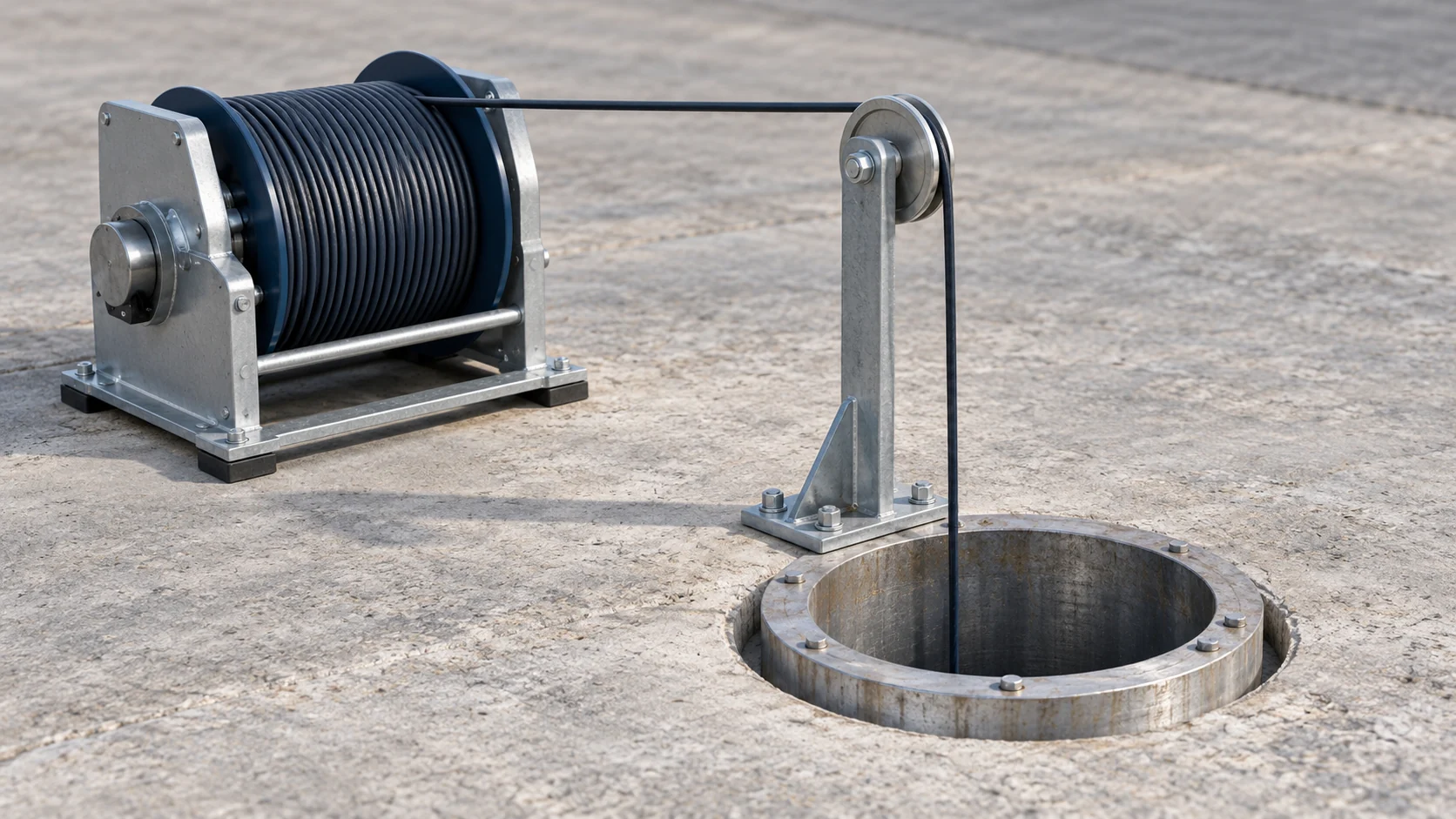

Как работают лебёдка, тормоз и направляющие
В системе с электрической лебёдкой привод вращает барабан или предусмотренный конструкцией тяговый узел. Кабель выдаётся при спуске и возвращается на барабан при подъёме. Скорость и порядок управления выбирают по инструкции конкретного оборудования.
Тормоз служит для удержания нагрузки в предусмотренных режимах. Способ остановки, поведение при отключении питания и порядок перехода к ручному управлению зависят от конструкции. Их нужно выяснить до первого спуска камеры.
Направляющие задают путь кабеля к скважине и помогают избежать контакта с острыми кромками. Если в комплекте предусмотрены ролики или укладчик, их устанавливают и используют по руководству. Допустимый радиус изгиба определяется характеристиками кабеля: перегиб через край обсадной трубы не заменяет штатную направляющую.
Почему кабель требует постоянного контроля
Кабель скважинной камеры связывает погружаемый узел с наземным оборудованием и участвует в его подвеске. При подъёме нагрузка зависит от массы камеры и подвешенного кабеля, а также от условий движения в стволе. Допустимую нагрузку определяют для всей сборки, включая соединения.
Во время работы следите, чтобы кабель не образовывал петли у устья, не тёрся о повреждённые кромки и укладывался на барабан без защемления. Перед спуском осмотрите доступную часть оболочки и соединение с камерой. Надрезы, деформация и следы повреждения требуют оценки до продолжения работ.
Если при подъёме сопротивление заметно увеличилось, остановите движение и выясните причину по предусмотренному порядку. Увеличивать тяговое усилие, чтобы вытянуть застрявшую камеру, без оценки ситуации нельзя: лебёдка и кабель не предназначены для извлечения посторонних предметов из скважины.
Счётчик и глубина: как выбрать нулевую отметку
Счётчик отслеживает выдачу кабеля через измерительный узел системы. Чтобы показания были полезны, до обследования нужно определить нулевую отметку: например, согласованный уровень устья, относительно которого ведётся запись.
Подведите камеру к выбранной отметке и задайте исходное показание способом, предусмотренным инструкцией. Зафиксируйте в журнале, где находится ноль и что показывал счётчик в начале работы. Если часть кабеля проходит от лебёдки к устью, этот участок должен быть учтён принятой схемой отсчёта.
Выданная длина кабеля и вертикальная глубина камеры могут различаться. На результат влияют путь кабеля, наклон ствола, провисание и работа измерительного узла. Шаг цифр на экране также не равен подтверждённой точности измерения. Если глубина нужна для технического заключения, заранее согласуйте метод привязки и допустимую погрешность.
Что проверить перед спуском и во время обследования
До начала работы сопоставьте размеры камеры с проходным сечением скважины и известными препятствиями. Установите лебёдку и направляющие по руководству, проверьте питание, изображение, запись и работу счётчика. Убедитесь, что оператору доступно штатное управление остановкой.
При спуске контролируйте одновременно изображение, показания счётчика и движение кабеля. Скорость должна позволять осмотреть нужные участки и вовремя остановиться. Универсальной скорости для всех скважин нет: она зависит от системы, состояния ствола и задачи обследования.
У участка, требующего внимания, остановите камеру штатным способом и сохраните материал для отчёта. Запишите показание счётчика, временную отметку видео и наблюдаемый признак. Если конструкция позволяет управлять направлением обзора, снимите необходимые ракурсы, сохраняя привязку к месту остановки.
При подъёме следите за укладкой кабеля и его состоянием. Осмотр на обратном ходе может дополнить запись, если изменились ракурс или видимость. Если показания счётчика при возвращении к исходной отметке отличаются от начальных, отметьте расхождение и проверьте его причину перед интерпретацией глубин.
Что выяснить о ручном подъёме и отключении питания
До выезда уточните, предусмотрен ли в выбранной лебёдке ручной подъём камеры и какие принадлежности для него нужны. Наличие электропривода само по себе не подтверждает наличие аварийной рукоятки.
В руководстве должны быть понятны три вещи: как удерживается нагрузка после отключения питания, как допускается переходить к ручному режиму и каким способом поднимать камеру в этих условиях. Не переносите порядок переключения с другой лебёдки, даже если её органы управления выглядят похоже.
Если обследование выполняется на объекте с нестабильным электроснабжением, согласуйте порядок действий заранее. Нужные принадлежности и источник питания подбирают под требования конкретной системы.
Как связать видеозапись с результатами обследования
Для отчёта сохраняйте обозначение скважины, дату осмотра, положение нулевой отметки, направление движения и условия видимости. Для каждого значимого наблюдения указывайте время на записи и показание счётчика. Проверьте, какие данные система сохраняет непосредственно в видео, а какие нужно внести в журнал отдельно.
Такая привязка позволяет повторно найти нужный фрагмент и сопоставить наблюдения при следующем обследовании. Описание видимого признака отделяйте от вывода о его причине: например, тёмный участок на стенке требует оценки с учётом подсветки, ракурса и качества изображения.
Лебёдка в системе WOPSON SJ-C90
В ассортименте WOPSON SJ-C90 с кабелем 300 м предлагается с электрической лебёдкой, армированным шестижильным кабелем и счётчиком. Камера диаметром 90 мм поддерживает поворот и наклон, а наземный блок — просмотр и запись результатов осмотра.
При подборе комплекта согласуйте размещение лебёдки у скважины, направляющие, способ отсчёта глубины, требования к питанию и порядок подъёма при его отключении. Длина кабеля 300 м — один из параметров оборудования; возможность обследования конкретного объекта определяется также геометрией ствола и допустимыми условиями работы.
О согласовании камеры, кабеля и рабочей глубины читайте в руководстве по телеинспекции глубоких скважин. После обследования подготовьте оборудование к хранению и следующему выезду по рекомендациям по обслуживанию системы.
