Счётчик длины кабеля камеры: как привязать дефект к началу обследования
Счётчик длины кабеля помогает записать, на каком расстоянии от точки ввода камеры оператор заметил засор, повреждение или другой признак на видео. Чтобы этим показанием можно было воспользоваться позже, в начале осмотра нужно зафиксировать точку отсчёта, направление движения и единицы измерения.
Показание счётчика — это метраж кабеля, поданного в трубопровод. Оно помогает описать место наблюдения вдоль обследуемого участка, но не является координатой на поверхности и не показывает глубину залегания трубы.
Что именно показывает счётчик
Во время телеинспекции счётчик отображает длину кабеля, выпущенного из барабана или прошедшего через измерительный узел системы. Значение относится к текущему обследованию и выбранной точке отсчёта. Поэтому запись «дефект на 12 м» неполна без указания, откуда оператор начал считать.
Для разных систем отличаются интерфейс и порядок настройки. В материалах WOPSON для отдельных камер указаны выбор метров или футов и сброс счётчика в ноль. Перед работой проверьте инструкцию именно к используемой модели: расположение команды сброса и доступные настройки могут различаться.
Как задать точку отсчёта
- Выберите конкретную точку ввода. Это может быть колодец, ревизия или другой доступ к трубопроводу. В журнале запишите, откуда вводится камера, и при необходимости обозначьте точку на схеме или фотографии.
- Укажите направление осмотра. Зафиксируйте, в какую сторону движется камера относительно объекта: например, от колодца к зданию или от верхнего колодца к нижнему. Используйте реальные ориентиры участка.
- Проверьте единицы. Убедитесь, что счётчик показывает метры, а не футы. Если выбранные единицы неочевидны, внесите их в журнал.
- Обнулите показание перед началом прохода, если это предусмотрено инструкцией. Если камеру уже ввели в трубу до сброса, запишите начальное показание и учитывайте его при описании дальнейших наблюдений.
Если обследование начинается из другой точки доступа, это новый проход с отдельной точкой отсчёта. Не объединяйте в одной последовательности показания, полученные от разных колодцев, без пояснения.
Как записать метраж у дефекта
Когда на видео появляется интересующий признак, остановите камеру или удерживайте её у этого места. Запишите текущее показание счётчика и временную отметку видео. Сделайте кадр или отметку в записи, если оборудование это поддерживает, и кратко опишите то, что действительно видно.
В рабочем журнале удобно фиксировать:
- объект и обследуемый участок;
- точку ввода и направление движения камеры;
- единицы измерения и показание счётчика;
- время на видеозаписи или номер кадра;
- описание визуального признака без предположений о его причине;
- примечание, если точку отсчёта меняли или счётчик обнуляли повторно.
| Участок | Откуда и куда осматривали | Показание | Видео | Наблюдение |
|---|---|---|---|---|
| Пример: колодец К-1 — ввод в здание | От К-1 к зданию | 14,2 м от К-1 | 00:08:36 | На стенке заметно смещение стыка; требуется оценка специалиста |
Строка в таблице — пример оформления, а не нормативное описание дефекта. В реальном отчёте указывайте только то, что подтверждается изображением и заданием на обследование.
Почему метраж не равен координатам дефекта

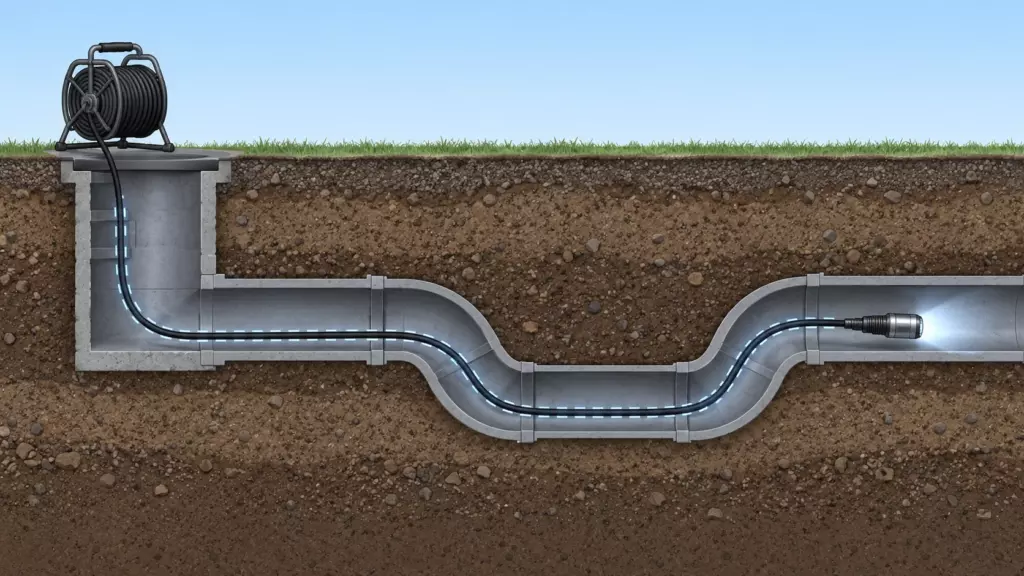

Кабель проходит по трассе трубопровода, которая может иметь повороты, уклоны, перепады и ответвления. Поэтому показание счётчика описывает длину поданного кабеля от начала прохода, а не прямую линию от колодца и не положение дефекта на плане участка.
На соответствие показания фактическому продвижению камеры также могут влиять условия работы и способ ведения кабеля. Не указывайте сантиметровую точность, если она не подтверждена паспортом системы и методикой измерения. Если точку нужно найти на поверхности, используйте схему сети и, при наличии совместимой системы, отдельный локатор; счётчик сам по себе такой поиск не выполняет.
Частые ошибки при работе со счётчиком
- Не записали начало прохода. По одному числу нельзя понять, от какой точки и в каком направлении двигалась камера.
- Обнулили счётчик повторно и не отметили это. Последующие значения выглядят как расстояния от исходной точки, хотя отсчёт уже начался заново.
- Смешали метры и футы. Передача значений без единиц измерения может привести к неверному сопоставлению с участком.
- Считают метраж координатой. Для плана и поиска места работ нужны дополнительные привязки к трассе, а для поиска положения камеры может применяться локатор.
- Записали только число без видеометки. Позже трудно найти нужный эпизод и проверить, какой именно признак был зафиксирован.
Частые вопросы
Откуда считать расстояние до дефекта?
От выбранной точки ввода камеры, которую оператор зафиксировал перед началом прохода. В записи укажите саму точку и направление обследования.
Нужно ли обнулять счётчик перед каждым осмотром?
Если такая функция предусмотрена инструкцией, обнуление в начале прохода упрощает чтение показаний. Если сбросить счётчик нельзя или камера уже находится в трубе, запишите начальное значение и ведите отсчёт от него.
Можно ли по показанию определить место раскопки?
Одного показания недостаточно. Оно задаёт длину кабеля от точки ввода, но не даёт координату на поверхности и не учитывает всю геометрию трассы. Для переноса наблюдения на план сопоставьте метраж со схемой сети и доступными точками контроля; для положения камеры на местности может потребоваться локатор.
Какие единицы показывает счётчик?
Это зависит от модели и настройки. В материалах WOPSON для отдельных систем указано переключение метров и футов. Перед обследованием проверьте выбранные единицы и запишите их в журнале.
Итог: счётчик длины кабеля помогает повторно найти эпизод на видеозаписи и описать положение наблюдения вдоль участка. Чтобы метраж был понятен другому специалисту, указывайте точку ввода, направление, единицы измерения, показание и временную отметку видео.
