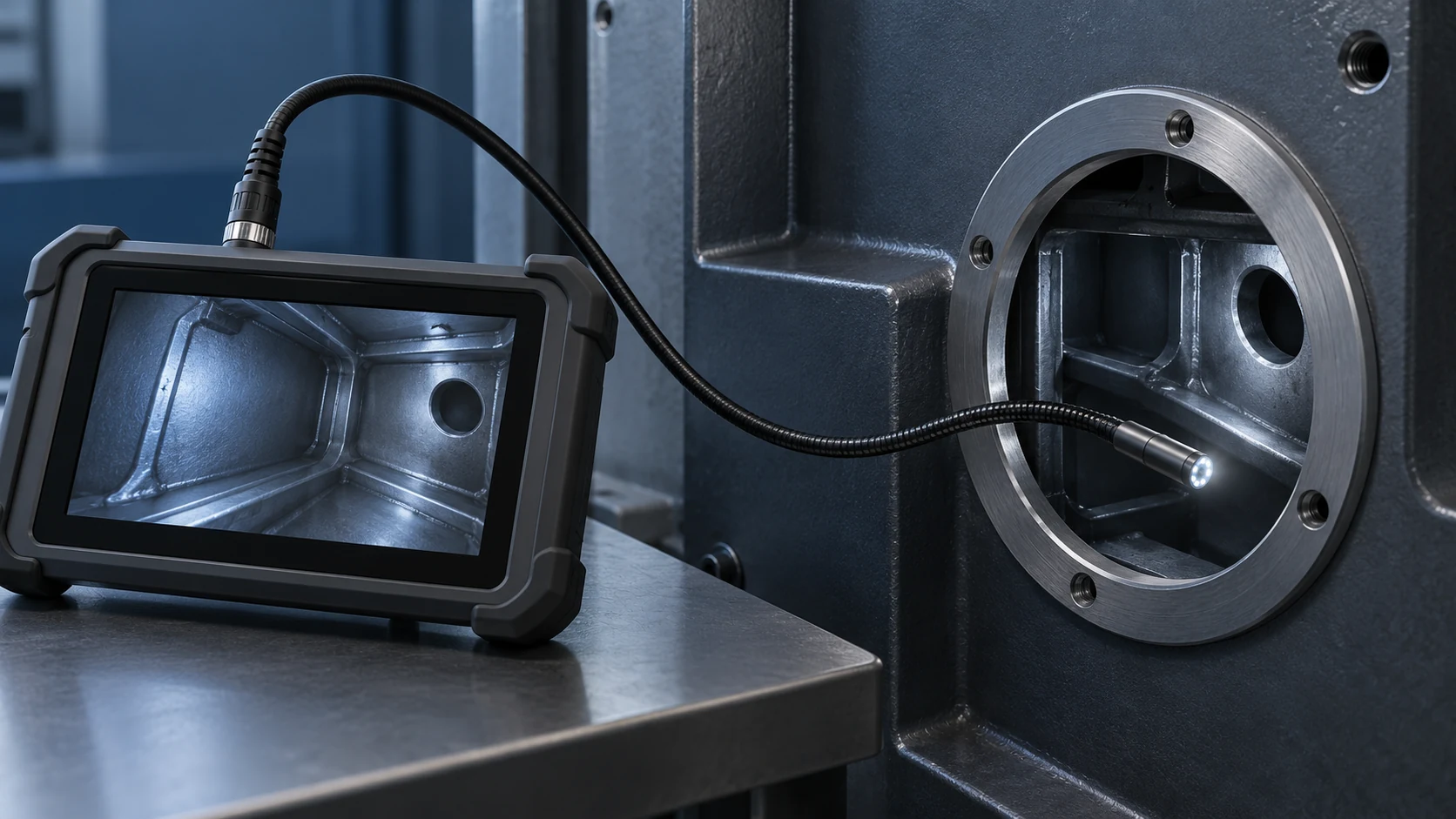

Как подобрать камеру для осмотра труднодоступной промышленной полости
Для осмотра промышленной полости сначала определите, как камера попадёт к нужной поверхности и какой участок требуется увидеть. Диаметр входа, длина и форма маршрута, направление обзора, освещение и условия внутри объекта важнее общего названия «эндоскоп». Даже подходящая по диаметру головка может не пройти соединение, не развернуться за перегородкой или не дать нужного изображения.
В публикации WOPSON от 27 июля 2019 года среди критериев подбора промышленного эндоскопа названы размер доступа, длина и гибкость вводимой части, отражающие свойства поверхности, освещение, направление обзора и требуемая детализация. Ни один из этих параметров отдельно не подтверждает, что конкретная модель подходит для любого промышленного объекта. Исходная публикация WOPSON.
Опишите объект и цель осмотра
До выбора оборудования укажите, что именно предстоит осматривать: например, внутреннюю полость агрегата, канал, трубчатый участок или зону за перегородкой. Сформулируйте задачу: найти загрязнение, визуально проверить поверхность, посмотреть соединение или сохранить общий обзор. Камера фиксирует видимые признаки, но её изображение само по себе не определяет размеры дефекта, толщину стенки или остаточный ресурс оборудования.
Если для решения нужны измерения, конкретная разрешающая способность или возможность осмотреть заданное число поверхностей, согласуйте методику отдельно. Не считайте наличие цифрового увеличения или поворотной головки доказательством точности измерений.
Проверьте вход и весь маршрут
Измерьте минимальный размер отверстия и проверьте не только диаметр самой головки, но и ширину разъёмов, защитных элементов и соединений, которые проходят через доступ. Затем опишите путь до зоны осмотра: длину, повороты, сужения, выступы, перегородки и возможность вернуть камеру обратно.
Для участка с прямой линией обзора может подойти камера на выдвижной штанге. Если головку нужно провести по узкому каналу с изгибами, важны гибкость вводимой части и допустимый радиус изгиба. Для протяжённого трубопроводного маршрута рассматривают систему с проталкиваемым кабелем. Эти конструкции решают разные задачи и не являются взаимозаменяемыми.
Сопоставьте доступ с типом камеры
| Условия доступа | Что рассматривать | Что проверить |
|---|---|---|
| Открытый доступ и прямая линия до зоны осмотра | Телескопическую досмотровую камеру | Вылет штанги, габариты головки, возможность направить её к поверхности и видеть экран во время работы |
| Малое отверстие и короткая полость | Компактную головку или камеру подходящей конструкции | Полный габарит вводимого узла, соединения, радиус изгиба, совместимость и способ управления |
| Длинный трубчатый проход | Систему телеинспекции с проталкиваемым кабелем | Длину и жёсткость кабеля, минимальный проход, повороты и точки извлечения |
В российском каталоге WOPSON есть телескопические и досмотровые камеры, а также отдельные камеры и комплектующие. Наличие камеры или головки нужного диаметра ещё не подтверждает совместимость с имеющимся блоком, кабелем и условиями промышленного объекта: сверьте комплектность и интерфейсы по документации.
Учтите освещение и поверхность
Внутри закрытой полости обычно нужна собственная подсветка камеры. Её яркость подбирают по расстоянию до поверхности и отражению: на близком блестящем металле избыток света может дать блики и скрыть мелкие детали, а на удалённой или тёмной поверхности света может не хватить. Проверяйте изображение с того расстояния и под тем углом, которые ожидаются при работе.
Попросите показать тестовую запись на материале и фактуре, похожих на реальные. Уточните, можно ли менять направление обзора, сохранять фото или видео и удобно ли повторно найти нужный фрагмент. Требуемую детализацию задаёт задача осмотра; максимальное разрешение не компенсирует неподходящую геометрию доступа, блики или загрязнённое защитное окно.
Подтвердите условия эксплуатации
До ввода камеры получите сведения о температуре, давлении, влажности, химической среде, загрязнении и возможном контакте с жидкостью внутри объекта. Сопоставьте их с паспортом именно выбранной модели и защитой всех вводимых компонентов. Обозначение IP или водозащищённость головки не подтверждают автоматически стойкость к химикатам, горячей среде, давлению или воздействию на разъёмы и кабель.
Не вводите камеру в работающее, горячее, находящееся под давлением или потенциально опасное оборудование без разрешённой процедуры и подтверждённой пригодности оборудования. Объект должен быть подготовлен ответственными специалистами площадки; требования охраны труда и допуска определяет организация, эксплуатирующая оборудование.
Проведите пробный осмотр до покупки
- Проверьте проход через отверстие вместе со всеми разъёмами и креплениями.
- Повторите предполагаемый маршрут с нужными поворотами и рабочей длиной.
- Оцените подсветку и изображение на поверхности с похожей отражающей способностью.
- Проверьте, удаётся ли направить камеру на нужную зону и извлечь её без заеданий.
- Уточните, какие фото-, видео- и измерительные функции реально входят в выбранную комплектацию.
Общие критерии выбора оборудования собраны в руководстве по подбору системы телеинспекции. После работ оборудование очищают и осматривают в порядке, указанном производителем; рекомендации приведены в материале по обслуживанию камеры и кабеля.
Подходящая камера определяется не словом «промышленная», а подтверждённым соответствием размеру доступа, маршруту, задаче и среде эксплуатации. Если хотя бы один из этих параметров не подтверждён документацией или пробным осмотром, применимость конкретного комплекта нужно уточнить у поставщика до начала работ.
