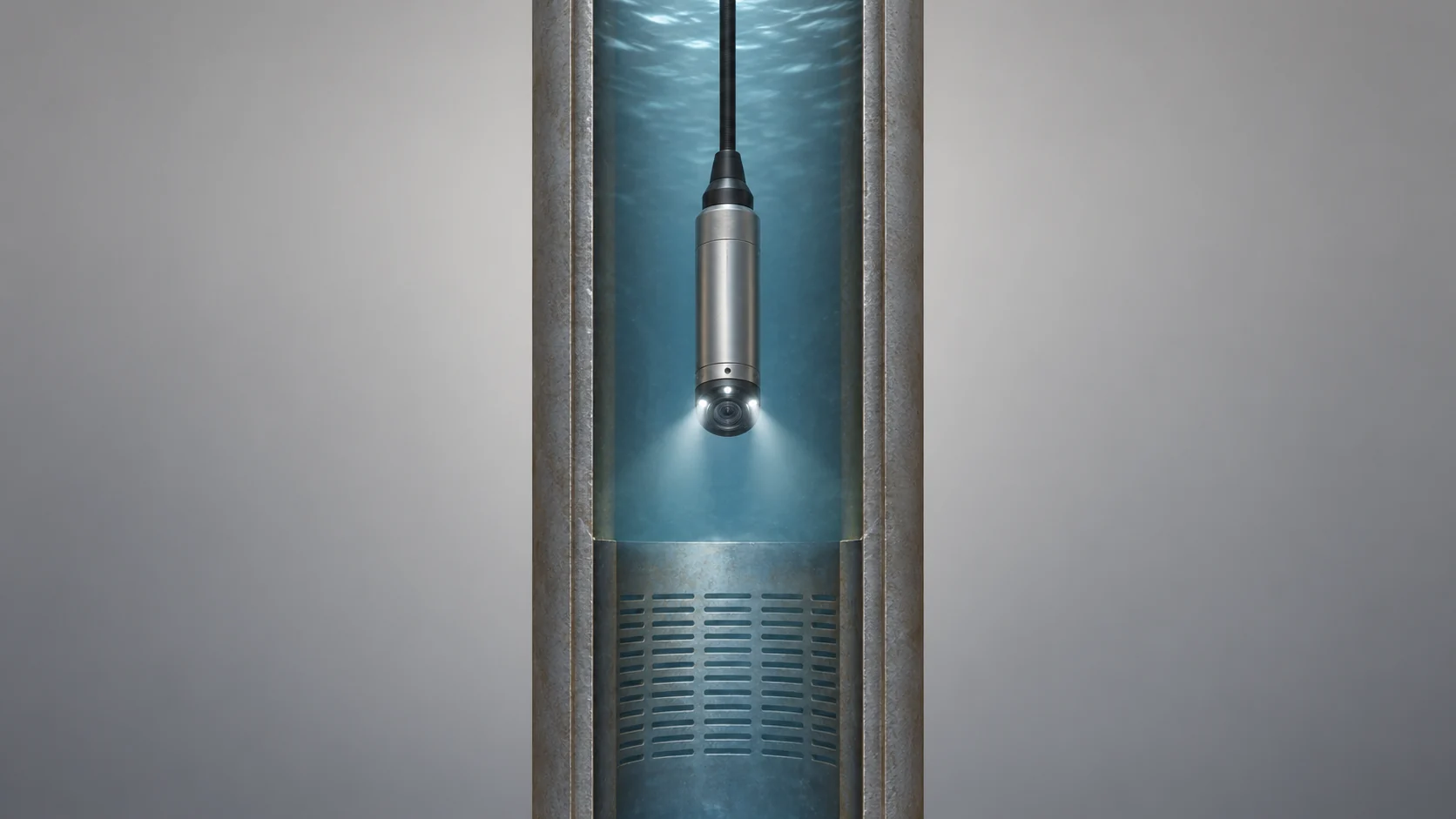

Что показывает камера в обсадной колонне и как подготовить данные для ремонта скважины

Обследование обсадной колонны камерой позволяет осмотреть доступную внутреннюю поверхность трубы, соединения, водоприёмную часть скважины и препятствия в стволе. На видеозаписи можно зафиксировать видимые повреждения, отложения и посторонние предметы, отметить проблемный участок и передать материал ремонтной организации.

Польза обследования зависит от двух условий: насколько хорошо видна поверхность и насколько понятно наблюдения привязаны к скважине и глубине. Отдельного кадра без исходной записи и пояснений часто недостаточно, чтобы выбрать дальнейшие работы.

Какие признаки можно увидеть в обсадной колонне

При достаточной видимости камера помогает обнаружить трещины и отверстия, нарушения в зоне соединений, коррозионные повреждения, отложения и препятствия. Участки, скрытые за отложениями или установленным оборудованием, остаются недоступными для полноценной оценки.

Что видно на записи	Как использовать наблюдение
Разрыв, отверстие или щель на стенке	Указать положение и сохранить несколько ракурсов для оценки повреждения.
Необычная форма или нарушение в зоне стыка	Зафиксировать соединение целиком, соседние участки и направление движения камеры.
Отложения на стенке или в водоприёмной части	Отметить видимые границы и участки, где поверхность или отверстия закрыты.
Посторонний предмет или перекрытие прохода	Показать положение относительно стенки и доступный обзор; отметить, удалось ли продолжить осмотр.

Формулировка в отчёте должна соответствовать изображению. Например, тёмная область может быть отверстием, тенью или участком загрязнения. Если ракурс и качество записи не позволяют различить эти варианты, зафиксируйте неопределённость и необходимость уточнения.

Что показывает осмотр скважинного фильтра

В водоприёмной части можно оценить видимое состояние фильтра: открыты ли доступные для обзора отверстия или щели, есть ли отложения, повреждения и препятствия. Это помогает выбрать участок для дальнейшего обследования или очистки.

Если отверстия закрыты налётом, на записи следует описать именно этот признак. По одному изображению нельзя определить состав отложений, состояние всей фильтрующей поверхности и влияние засорения на производительность скважины. Для оценки причин снижения дебита видео сопоставляют с конструкцией скважины и эксплуатационными данными.

После очистки повторный осмотр позволяет сравнить доступную поверхность с исходной записью. Чтобы сравнение было содержательным, используйте ту же нулевую отметку и отмечайте различия в видимости и направлении обзора.

Что камера не определяет по изображению

Обычная видеозапись не измеряет остаточную толщину обсадной трубы, размеры скрытых повреждений и состояние пространства за колонной. Она также не подтверждает герметичность всей скважины или качество воды.

Видимое движение воды в определённой зоне может быть поводом для дальнейшего исследования. Однако источник и причина поступления воды требуют оценки с учётом конструкции, режима работы и дополнительных данных. Решение о способе ремонта принимает специалист, объединяя визуальные наблюдения с результатами обследования объекта.

Как подготовить скважину к осмотру

Перед выездом соберите паспорт скважины или доступную схему её устройства: глубину, диаметры колонн, положение фильтра и установленного оборудования. Сообщите подрядчику, что изменилось в работе скважины, когда появились признаки неисправности и какие ремонтные работы уже выполнялись.

Согласуйте доступ для камеры. Насос, кабели, трубы и другие элементы могут ограничивать проход и обзор; необходимость их демонтажа определяют по условиям объекта. Размеры камеры и направляющих нужно сопоставить с минимальным проходным сечением на всём маршруте.

Мутная вода и взвешенные частицы ухудшают видимость. Подготовку скважины к наблюдению согласуйте с обслуживающей организацией: порядок работ должен учитывать её конструкцию и состояние. Если поверхность не различима, в отчёте указывают ограничение осмотра, а не отсутствие повреждений.

Как отметить положение проблемного участка

До спуска камеры выберите нулевую отметку, относительно которой будут записываться показания счётчика. Зафиксируйте её положение, исходное показание и принятую схему отсчёта. Выданная длина кабеля и вертикальная глубина могут различаться, поэтому в отчёте нужно указать, как получена привязка.

У каждого значимого участка сохраните обзор, отдельные кадры и временную отметку видео. Если доступно управление направлением камеры, покажите поверхность с нескольких ракурсов. Не добавляйте размеры дефекта, если их не измеряли соответствующим методом.

Удобная запись в ведомости наблюдений содержит показание счётчика, имя видеофайла, время на записи, описание видимого признака и ограничение оценки. Например: «В зоне соединения видна щелевидная область; сохранены общий и боковой ракурсы. Размеры не измерялись, причина образования по записи не установлена».

Что передать ремонтной организации

Подготовьте комплект, по которому специалист сможет восстановить ход обследования:

• обозначение скважины, дату осмотра и доступные сведения о её конструкции;
• описание задачи и эксплуатационных признаков неисправности;
• исходные видеофайлы, фотографии и ведомость наблюдений с привязкой ко времени и показаниям счётчика;
• положение нулевой отметки, направление движения камеры и способ определения глубины;
• границы фактически осмотренного участка и причины остановки, если обследование не завершено;
• сведения о мутности, отложениях, препятствиях и других ограничениях видимости.

Сохраняйте исходную запись вместе с выбранными кадрами: она показывает контекст и помогает проверить трактовку наблюдения. Общий порядок организации файлов и комментариев разобран в статье как оформить результаты телеинспекции.

Как подобрать систему для обследования колонны

Выбирайте оборудование по проходному сечению, требуемой глубине, условиям погружения и необходимым направлениям обзора. Для осмотра стенки и соединений полезна возможность направить камеру на выбранную зону, а для передачи результата — запись с понятной привязкой.

В ассортименте WOPSON SJ-C90 с кабелем 300 м предлагается с камерой диаметром 90 мм, поддерживающей поворот и наклон, электрической лебёдкой и записью результатов. Применимость комплекта к конкретной скважине нужно согласовать по её геометрии и допустимым условиям эксплуатации.

Подробнее о подборе оборудования — в руководстве по телеинспекции глубоких скважин. Результат обследования должен помочь ремонтной организации определить проблемный участок, оценить полноту данных и выбрать дальнейшие работы.
