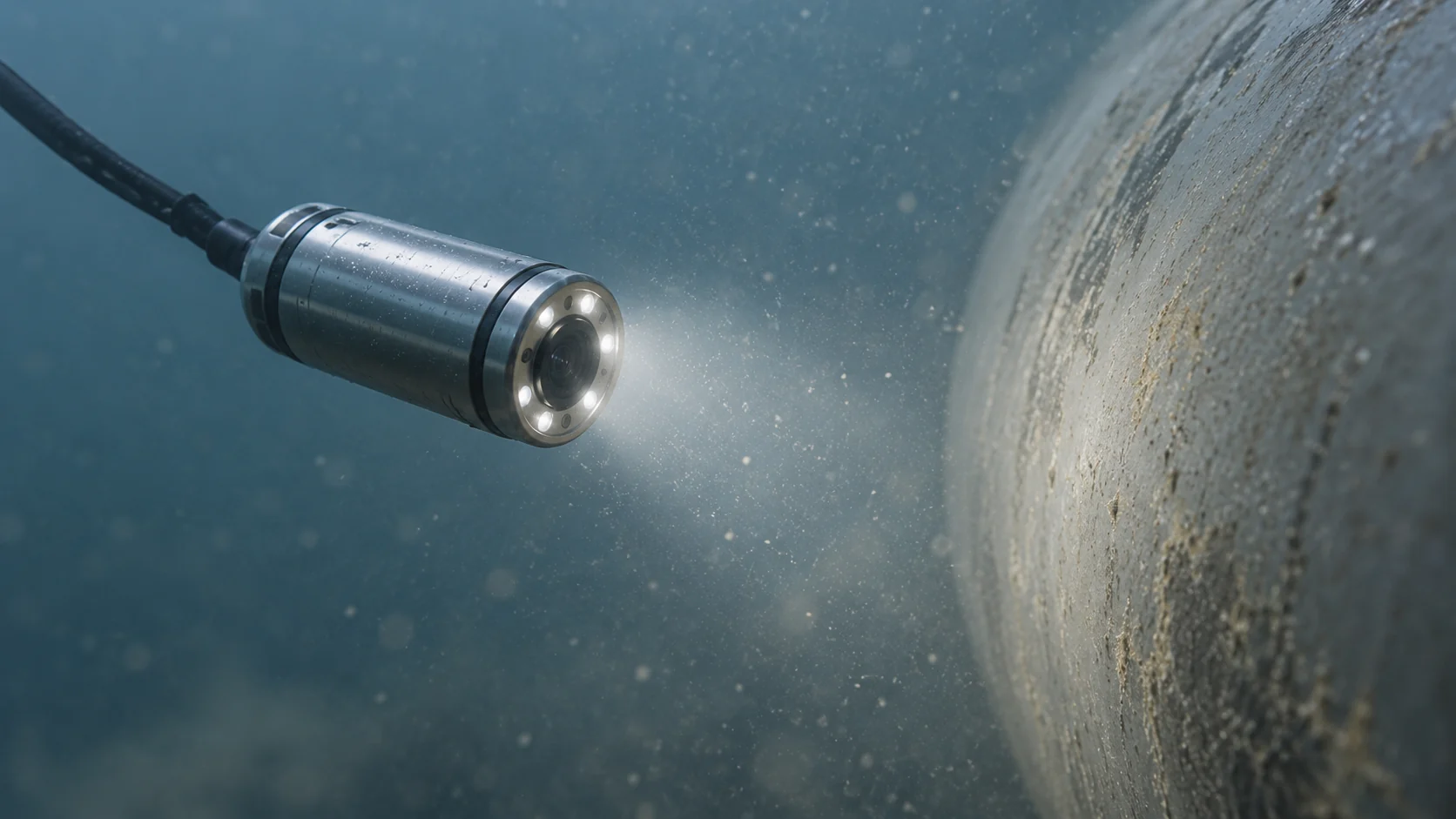

Почему камера плохо видит в мутной воде: подсветка и ограничения подводного осмотра

Камера в мутной воде плохо различает поверхность, потому что свет ослабляется при прохождении через воду и рассеивается на взвешенных частицах. Часть света возвращается к объективу от частиц между камерой и объектом. На экране появляется светлая пелена, яркие точки или размытые контуры.

Поэтому увеличение яркости подсветки не всегда улучшает изображение. Иногда оно делает взвесь заметнее, а стенку скважины или трубы — ещё менее различимой. При подводной телеинспекции нужно оценивать, появились ли полезные детали, а не только стала ли картинка светлее.

Как вода и взвесь влияют на изображение

Для осмотра свет должен пройти от подсветки до поверхности и затем вернуться к камере. На этом пути часть света поглощается, а часть меняет направление из-за рассеяния. Чем хуже прозрачность воды и длиннее путь до объекта, тем труднее получить контрастное изображение.

Взвешенные частицы дополнительно отражают свет в сторону объектива. Такое обратное рассеяние особенно заметно, когда подсветка расположена рядом с камерой. Ближние частицы могут выглядеть яркими, хотя поверхность за ними почти не видна.

Универсальной дальности видимости для скважинной камеры нет. Она зависит от воды, количества и свойств взвеси, освещения, расстояния до поверхности и конструкции оборудования. Длина кабеля и степень защиты головки не определяют, насколько далеко камера увидит под водой.

Почему максимальная подсветка может мешать

При недостатке света увеличение яркости помогает увидеть объект. Но в мутной воде вместе с объектом сильнее освещаются частицы перед объективом. Если их много, полезное изображение перекрывается засветкой.

Подбирайте яркость по различимости нужной поверхности. Например, для осмотра стыка важно видеть его границы и соседние участки стенки. Если после увеличения подсветки экран становится белёсым, а границы исчезают, такой режим не улучшает наблюдение.

Уменьшение яркости иногда ослабляет засветку, но не делает воду прозрачнее. Оптимальная настройка может помочь в условиях ограниченной видимости; при сильной мутности её будет недостаточно.

Что проверить, если изображение стало нечётким

Мутность воды — не единственная причина плохой картинки. Загрязнение защитного стекла, блики, неподходящая настройка подсветки и неисправность оборудования могут давать похожие признаки.

1. Остановите движение камеры штатным способом и оцените, сохраняется ли пелена или облако взвеси в кадре.
2. Плавно измените яркость доступной подсветки. Сравните различимость поверхности, а не общую светлоту изображения.
3. Если конструкция позволяет, измените направление обзора в пределах штатного управления и проверьте другие ракурсы.
4. После извлечения камеры осмотрите и очистите защитное стекло по инструкции. Проверьте изображение в условиях хорошей видимости.
5. Если проблема сохраняется при чистом стекле и достаточной видимости, передайте запись и описание условий в сервис.

При изменении положения камеры учитывайте геометрию ствола и препятствия. Не пытайтесь улучшить кадр за счёт контакта со стенкой или продвижения через неизвестное препятствие.

Можно ли увидеть стенку сквозь ил

Обычная оптическая камера не показывает поверхность сквозь непрозрачный слой ила или плотную взвесь. Если стенка скрыта, на записи видна мешающая среда, а состояние самой стенки остаётся неизвестным.

При наличии неподвижных отложений мутность и закрытая поверхность — разные ограничения. Даже в прозрачной воде камера может видеть только наружную сторону отложений. Для оценки скрытого участка потребуется подготовка поверхности или другой подход к обследованию.

Порядок очистки, прокачки или иной подготовки скважины согласует обслуживающая организация с учётом конструкции и состояния объекта. Подготовку нельзя назначать только по неудачному кадру. Для скважины с повреждённой обсадкой или неизвестной конструкцией сначала требуется оценить условия проведения работ.

Когда нужно изменить условия обследования

Если изменение подсветки и ракурса не позволяет различить нужную поверхность, текущая запись не решает задачу. Зафиксируйте ограничение и согласуйте дальнейшие действия: подготовку объекта, повторный осмотр или дополнительный метод исследования.

Более высокое разрешение камеры и цифровое увеличение не восстанавливают детали, которые скрыты взвесью. Обработка видео может изменить контраст и удобство просмотра, но выводы должны опираться на различимые признаки. Исходную запись сохраняйте вместе с обработанной версией.

Поворотная головка позволяет выбрать направление обзора, однако также работает через воду. В ассортименте WOPSON SJ-C90 с кабелем 300 м предлагается с камерой, поддерживающей поворот и наклон. Эти функции помогают осматривать доступные зоны; условия видимости нужно оценивать отдельно.

Как описать ограниченную видимость в отчёте

Отмечайте интервалы, где поверхность различима, видна частично или не видна. Для проблемного участка сохраняйте показание счётчика, время на видео и описание условий: например, «На указанном интервале контуры стенки не различимы из-за взвеси; оценить её состояние по записи невозможно».

Если изменяли подсветку или направление обзора, укажите это в комментарии. Не заменяйте формулировку об ограниченной видимости выводом «повреждений нет». Такой вывод требует достаточного обзора поверхности.

О выборе оборудования и подготовке обследования читайте в руководстве по телеинспекции глубоких скважин. После работ очистите и подготовьте систему к хранению по рекомендациям по обслуживанию.
