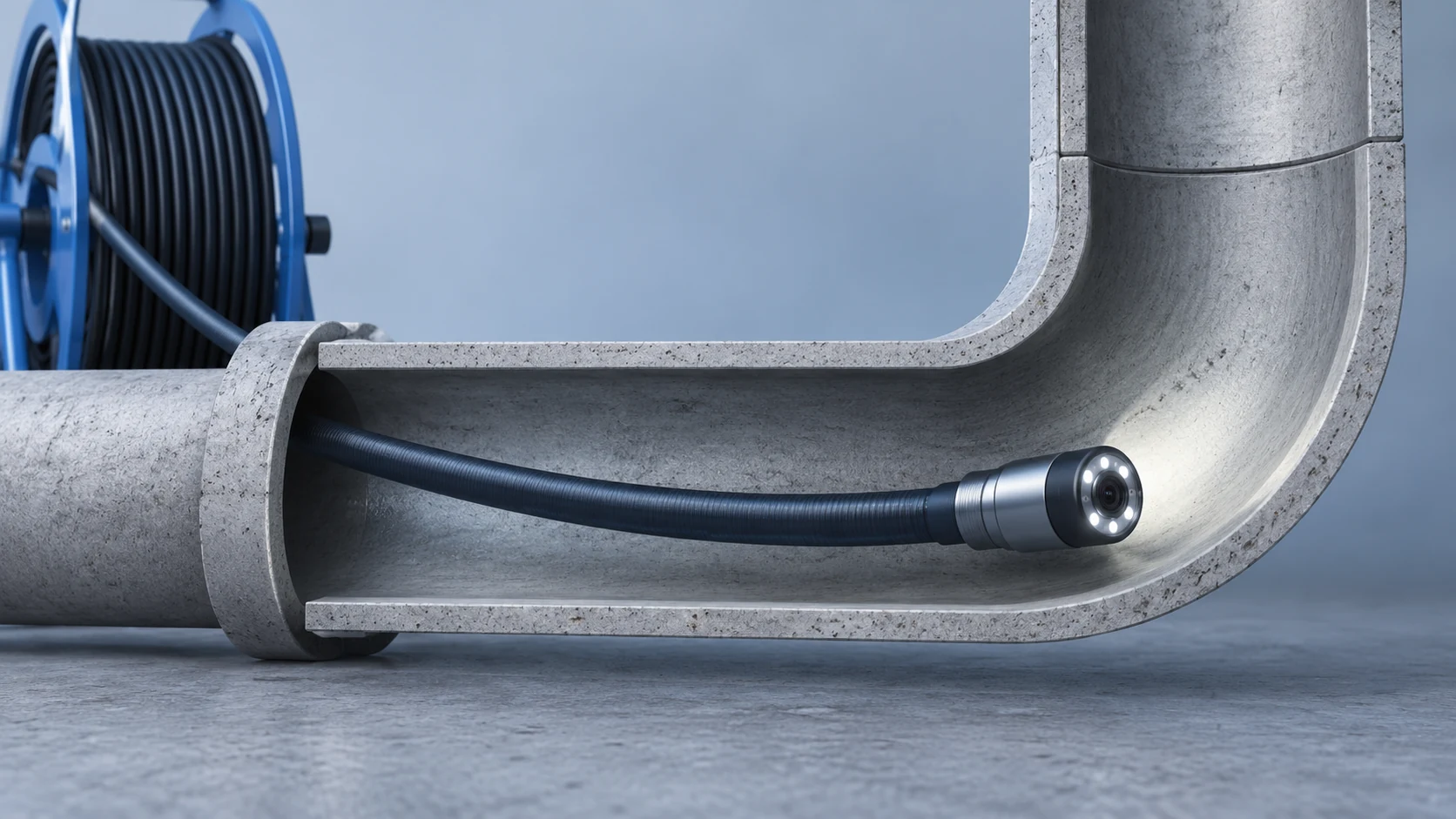

Как снизить риск повреждения камеры при вводе и извлечении из трубы

Чтобы не повредить головку камеры и кабель, заранее проверьте трассу и точку ввода, следите за изображением и подавайте систему без рывков. Если сопротивление неожиданно возросло, остановите продвижение. Силовой проход неизвестного препятствия или резкое вытягивание могут повредить оборудование и сам трубопровод.

В рекомендациях WOPSON по эксплуатации оборудования отдельно отмечены подключение при выключенном питании, отказ от силового прохода неизвестных препятствий и осторожное извлечение. Точные действия зависят от типа системы и её инструкции; этот порядок не является универсальным способом спасения застрявшей камеры. Источник WOPSON.

Подготовьте оборудование до включения

Осмотрите головку, защитное окно, доступную часть кабеля и разъёмы. Проверьте, нет ли порезов, заломов, деформации, загрязнения или влаги на контактах. Установите центраторы и другие детали только в порядке, предусмотренном для этой комплектации. Соединяйте кабель и блок управления при выключенном питании, если так требует руководство, и включайте систему после проверки соединений.

Разместите катушку или блок подачи так, чтобы кабель разматывался без перекрещивания, резких перегибов и нагрузки на соединитель. У точки ввода проверьте, не цепляется ли кабель за край люка, арматуру или другой выступ. Не изменяйте конструкцию трубопровода и не добавляйте защитные детали, если их применение не согласовано.

Продвигайте камеру, наблюдая за изображением

Для системы с проталкиваемым кабелем подавайте его постепенно и контролируйте одновременно изображение, длину выданного участка и положение кабеля у ввода. Не скручивайте и не перегибайте его у барабана. Перед поворотом или участком со сложным проходом убедитесь, что камера движется, а изображение позволяет оценить маршрут.

Если головка не проходит препятствие или продвижение требует заметно большего усилия, прекратите подачу. Не пытайтесь продавить неизвестный предмет, резкий уступ или плотное скопление корней. Сначала оцените положение по изображению и действуйте только способом, указанным в инструкции для этой системы и согласованным с условиями обследования.

Извлекайте без рывков

Возвращайте камеру с контролируемой скоростью, следя за изображением и равномерной укладкой кабеля на катушку. Не используйте разъём, головку или кабель как точку для рывка. Не тяните за кабель транспортным средством или сторонней лебёдкой и не наматывайте его на посторонние предметы.

У роботизированной системы камера перемещается на тележке, а кабель выполняет другую функцию, чем проталкиваемый кабель ручной системы. Не переносите на неё правила продвижения и извлечения другой конструкции. Если робот остановился или застрял, используйте только предусмотренную производителем последовательность остановки и возврата.

Если камера застряла или кабель натянулся

Немедленно остановите продвижение и не увеличивайте тяговое усилие. Не вращайте вслепую головку и не пытайтесь резко сменить направление. Запомните или зафиксируйте длину введённого кабеля и последний видимый участок. Далее следуйте инструкции именно к своей модели или обратитесь к ответственному специалисту и в сервис.

Универсального порядка освобождения застрявшей камеры нет: он зависит от конструкции головки, кабеля, катушки или тележки и геометрии препятствия. Если штатный способ возврата не помогает, прекратите самостоятельные попытки. Фото или видео, модель оборудования, место остановки и описание уже предпринятых действий помогут сервисному специалисту оценить ситуацию.

Осмотрите комплект после извлечения

После работы проверьте головку, кабель и разъёмы по всей доступной длине. Обратите внимание на порезы, сплющивание, залом, следы трения, влагу и нестабильность изображения. Очистите и просушите оборудование в соответствии с инструкцией. При видимом повреждении, сбое изображения или сомнении в состоянии кабеля не возвращайте комплект в работу до проверки.

Рекомендации по очистке и хранению приведены в материале об обслуживании системы после выезда. Выбор подходящей конструкции и кабеля начинается с параметров трубы и трассы — эти критерии собраны в руководстве по выбору системы. Каталог оборудования доступен в разделе систем телеинспекции WOPSON; консультации по неисправностям предоставляет сервисная служба.

Основная профилактика — подходящая для трассы система, внимательное наблюдение за камерой и прекращение подачи при неожиданном сопротивлении. Если безопасное извлечение не предусмотрено понятной инструкцией, передайте решение специалисту и не рискуйте оборудованием или трубой.
