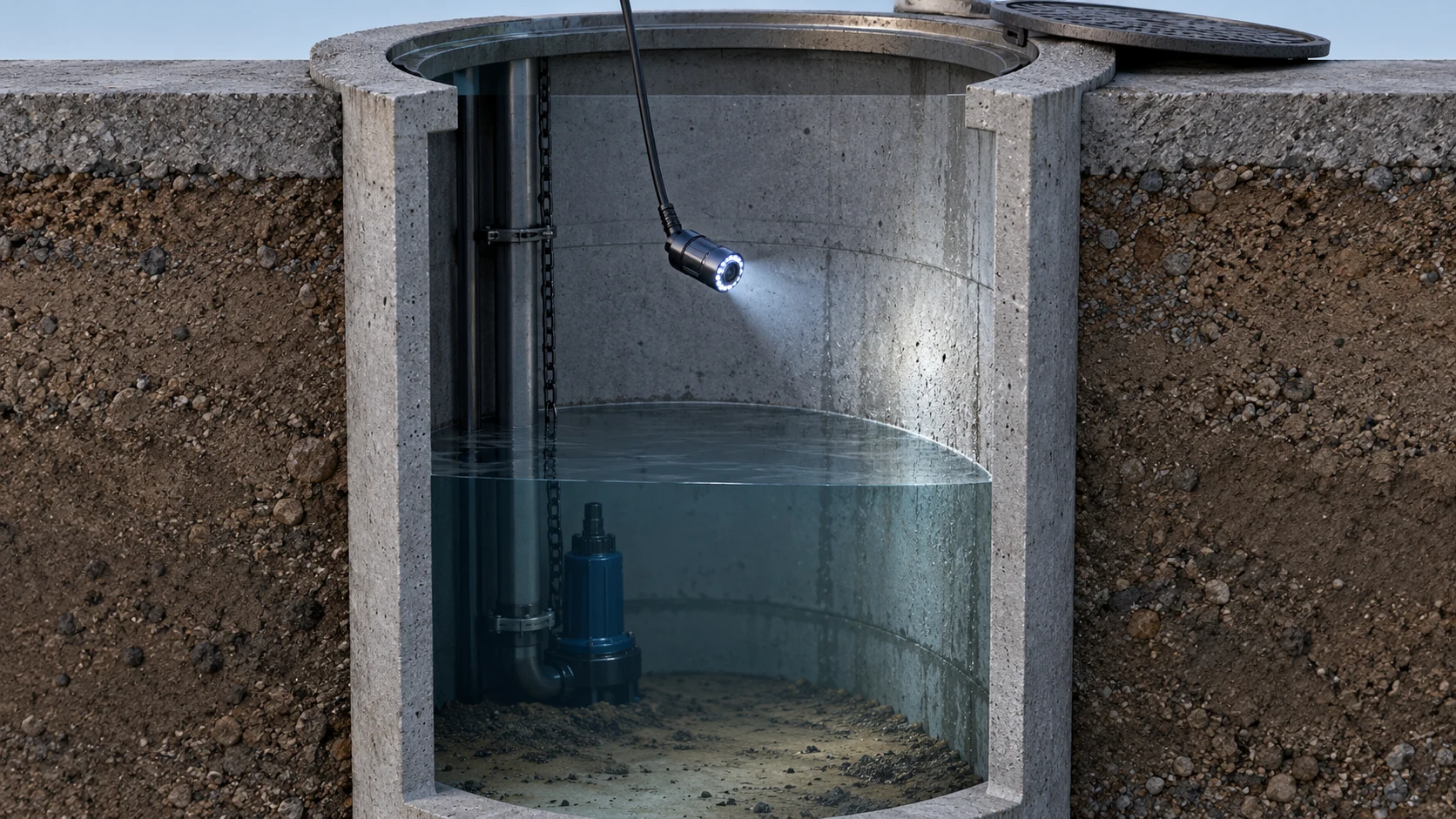

Осмотр доступных участков канализационного насосного колодца камерой

Камера позволяет осмотреть доступные из штатного проёма участки канализационного насосного колодца без спуска человека внутрь. По видеозаписи можно зафиксировать состояние видимых стенок, наличие осадка и посторонних предметов, а также препятствия, которые могут мешать работе или требовать дополнительной проверки.

Осмотр камерой не заменяет обслуживание насосов и автоматики, измерение уровня, проверку производительности или оценку состава стоков. Видео показывает только поверхность в поле зрения и не подтверждает исправность оборудования или безопасность колодца.

Что можно увидеть при видеоосмотре

При достаточной подсветке и чистой оптике на записи могут быть заметны отложения на стенках и дне, коррозия доступных металлических элементов, видимые повреждения, посторонние предметы, следы поступления воды и участки, закрытые осадком. Камера помогает сохранить исходную картину и сравнить её с повторным осмотром после обслуживания.

По изображению нельзя достоверно определить состав осадка, источник потёка или причину коррозии. Если стенка закрыта загрязнением, осмотр фиксирует только поверхность этого слоя. Для уточнения причины могут потребоваться очистка, проверка оборудования или другие методы диагностики.

Видео также не показывает работу насоса в целом. Оно не измеряет производительность, напор, электрические параметры, состояние рабочего колеса за корпусом или эффективность автоматики. Запись используют как дополнительный материал для эксплуатационной службы.

Как организовать доступ и осмотр

Перед работой определите, какие участки требуется увидеть: стенки колодца, входной и напорный патрубки, направляющие, крепления или область рядом с насосом. Уточните размеры проёма, глубину до осматриваемого участка, уровень жидкости, расположение оборудования и препятствия для движения камеры.

Осматривайте колодец с безопасной точки доступа, используя предусмотренное оборудование. Не спускайтесь внутрь ради установки или перемещения камеры. Порядок работ должен учитывать риски объекта, состояние насосного оборудования и требования ответственных за эксплуатацию и безопасность.

Перед опусканием камеры проверьте, что головка, кабель, разъёмы и экран подходят для фактических условий. Не погружайте оборудование в жидкость и не подносите его к работающим механизмам, если паспорт и утверждённый порядок работ не подтверждают допустимость такого применения. Стоки могут содержать агрессивные вещества и твёрдые частицы, поэтому обычная влагозащита не означает совместимость со средой КНС.

Перемещайте головку медленно, не касаясь насоса, кабелей и направляющих. Если камера зацепилась или упёрлась, прекратите движение и осторожно извлеките её. Не пытайтесь протолкнуть оборудование силой.

Как выбрать камеру для колодца

• Длина вылета или кабеля. Она должна позволять осмотреть нужную глубину и аккуратно вернуть головку. Учитывайте запас на перемещение от точки доступа и возможные препятствия.
• Габариты головки. Сверьте диаметр и длину камеры с проёмом и пространством между оборудованием внутри колодца.
• Освещение и направление обзора. Проверьте, достаточно ли подсветки для тёмных участков и можно ли направить объектив на стенку или элемент оборудования.
• Условия применения. Сверьте с паспортом допустимое погружение, давление, температуру и совместимость материалов камеры, кабеля и уплотнений с фактической средой.
• Запись и привязка замечаний. Уточните, поддерживает ли система фото- и видеозапись, а также как отмечать глубину или положение камеры.

Для осмотра верхних и близко расположенных участков из проёма в ассортименте WOPSON предлагается телескопическая камера L3-C23LG с головкой диаметром 23 мм и штангой длиной 1080–2850 мм. Применимость зависит от глубины и геометрии конкретного колодца, а также от условий вокруг камеры.

Для глубоких объектов в каталоге WOPSON представлена система SJ-C90-300 с камерой диаметром 90 мм и кабелем длиной 300 м. Карточка указывает рабочее давление до 20 МПа, однако это значение само по себе не подтверждает совместимость с канализационными стоками. До выбора необходимо сверить паспорт конкретной комплектации, допустимые материалы и условия применения на объекте.

Другие критерии выбора оборудования собраны в руководстве по подбору системы телеинспекции.

Как оформить результаты

Для каждого замечания сохраните общий вид участка и крупный план. В отчёте укажите номер колодца, точку доступа, дату, глубину или ориентир положения камеры и условия, которые повлияли на обзор. Описывайте только то, что видно: например, «на стенке ниже входного патрубка заметен слой осадка; участок у насоса закрыт оборудованием».

Отдельно отметьте, какие зоны удалось осмотреть, а какие остались вне кадра или были закрыты жидкостью, осадком либо конструкцией. Если после очистки проводят повторную съёмку, по возможности используйте те же точки и направления. Так проще сопоставить записи, хотя камера не подтверждает, что очищены все поверхности.

Сохраняйте исходные видеофайлы вместе с выбранными кадрами и комментариями. Рекомендации по подготовке материалов для отчёта приведены в статье об оформлении результатов телеинспекции.

Границы видеоосмотра

Камера помогает документировать доступные поверхности и замечать видимые препятствия или отложения. Она не определяет химический состав стоков, не оценивает санитарное состояние, не устанавливает причину коррозии и не подтверждает исправность насоса или автоматики.

Используйте видеозапись как часть обслуживания КНС. Решение об очистке, ремонте или проверке насосного оборудования принимайте по совокупности данных осмотра и результатов профильной диагностики.
