Осмотр скрытых полостей здания: как выбрать доступ и сохранить результат

Для осмотра пространства за потолком, панелью или другой конструкцией камере нужен физический доступ через существующий проём или согласованное отверстие. Она показывает только ту часть полости, куда можно безопасно подвести головку и где есть достаточное освещение. Камера не видит сквозь сплошную стену и не заменяет обследование конструкции другими методами.

В публикации WOPSON от 14 сентября 2018 года среди возможных объектов осмотра названы скрытые пространства здания и инженерные каналы. При адаптации такого применения важно отделять визуальный доступ через проём от предположения, будто камера может видеть за неповреждённой поверхностью. Исходный материал WOPSON.

Сначала найдите точку доступа

Определите, какую именно зону нужно осмотреть и откуда к ней можно подвести камеру. Проверьте наличие ревизионного люка, съёмной панели, решётки или другого предусмотренного проёма. Если требуется новое отверстие, его место и способ устройства должны быть согласованы с владельцем здания и ответственным специалистом: за конструкцией могут проходить кабели, трубы и другие коммуникации.

Измерьте минимальный размер проёма с учётом рамки и препятствий. Для прохода важен полный габарит вводимой части — головки, соединения и участка штанги или кабеля. Затем оцените расстояние до зоны наблюдения, высоту, повороты, перегородки и возможность извлечь камеру обратно.

Подберите конструкцию под маршрут

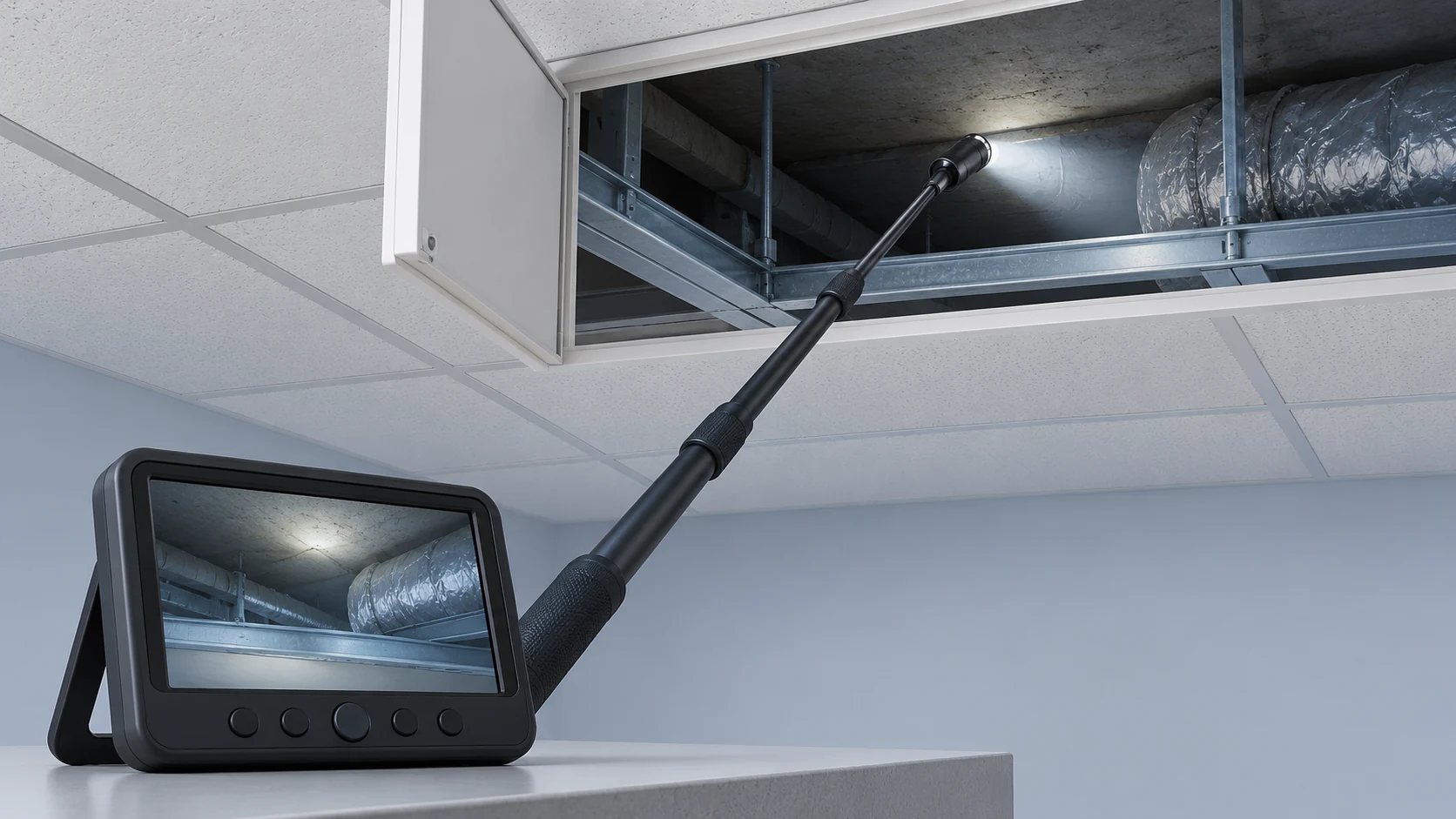

Если за проёмом есть свободная линия обзора и объект находится на расстоянии вытянутой штанги, можно рассматривать телескопическую досмотровую камеру. Она не требует проталкивать длинный гибкий кабель через весь маршрут, но её применение ограничено вылетом штанги и возможностью направить головку.

Если нужно проследовать по длинному трубчатому каналу, может подойти система с проталкиваемым кабелем. Проверьте, что головка и соединения проходят по маршруту, а кабель можно подать и извлечь. Оборудование для телеинспекции труб и телескопическая камера решают разные задачи; одно не становится заменой другого только из-за компактной головки.

В ассортименте WOPSON представлены телескопические и досмотровые камеры и системы телеинспекции труб. Для объекта с нестандартным проёмом или сложным маршрутом совместимость и применимость конкретной комплектации необходимо подтвердить заранее.

Учитывайте направление обзора и освещение

Положение камеры и экрана должно позволять оператору управлять вводимой частью и одновременно видеть изображение. Проверьте, удаётся ли направить головку на верхние и боковые поверхности, пройти за доступную перегородку и сохранить устойчивое положение штанги или кабеля.

Подсветка должна показывать нужный участок без сильных бликов. Светлая блестящая поверхность на близком расстоянии может отражать свет в объектив, а отдалённая зона или тёмный материал — оставаться плохо различимыми. По возможности оцените изображение на пробном участке с похожей поверхностью и на ожидаемом расстоянии.

Планируйте фиксацию результата

До начала осмотра обозначьте помещение, уровень этажа и точку доступа. Во время записи проговорите или внесите в журнал направление движения камеры, участок конструкции и видимый ориентир. Сначала сохраните общий план, затем — отдельные кадры тех деталей, которые важны для задачи.

В отчёте разделяйте то, что видно, и то, что только предполагается. Например, камера может показать следы влаги или повреждение доступной поверхности, но сама по себе не устанавливает источник протечки и не оценивает состояние закрытого участка за стеной. Отмечайте зоны, которые не удалось осмотреть из-за препятствий, недостаточной длины или плохого изображения.

Ограничьте применение условиями объекта

До ввода оборудования выясните, нет ли внутри горячей среды, давления, химических веществ, воды, пыли, электрических частей или иных опасных условий. Сверьте паспортные ограничения камеры, штанги, кабеля и разъёмов, а подготовку объекта согласуйте с ответственными специалистами. Не вводите камеру в работающую или потенциально опасную полость без разрешённой процедуры и подтверждённой пригодности оборудования.

Если осмотр связан с вентиляцией, электрооборудованием или строительной конструкцией, учитывайте профильные требования к обследованию объекта. Камера предоставляет визуальный материал, но не подтверждает автоматически соответствие объекта нормам и не заменяет заключение специалиста.

Короткий план осмотра

• Сформулируйте, какую полость и какие поверхности нужно увидеть.
• Найдите и измерьте точку доступа; не создавайте новое отверстие без согласования.
• Сопоставьте маршрут со штангой или кабельной системой, включая соединения и способ извлечения.
• Проверьте освещение, положение камеры и видимость изображения на пробном участке.
• Запишите точку ввода, направление, ориентиры и ограничения осмотра.

Как выбрать длину штанги и головку, подробно рассмотрено в материале о телескопических камерах. Общие критерии выбора системы собраны в руководстве по телеинспекции, а правила передачи файлов — в статье об оформлении результатов.

Камера полезна там, где для неё есть безопасный доступ и понятный маршрут к нужной поверхности. До начала работ подтвердите геометрию прохода, условия применения и способ фиксации наблюдений. В выводах указывайте только то, что действительно попало в поле зрения камеры.
