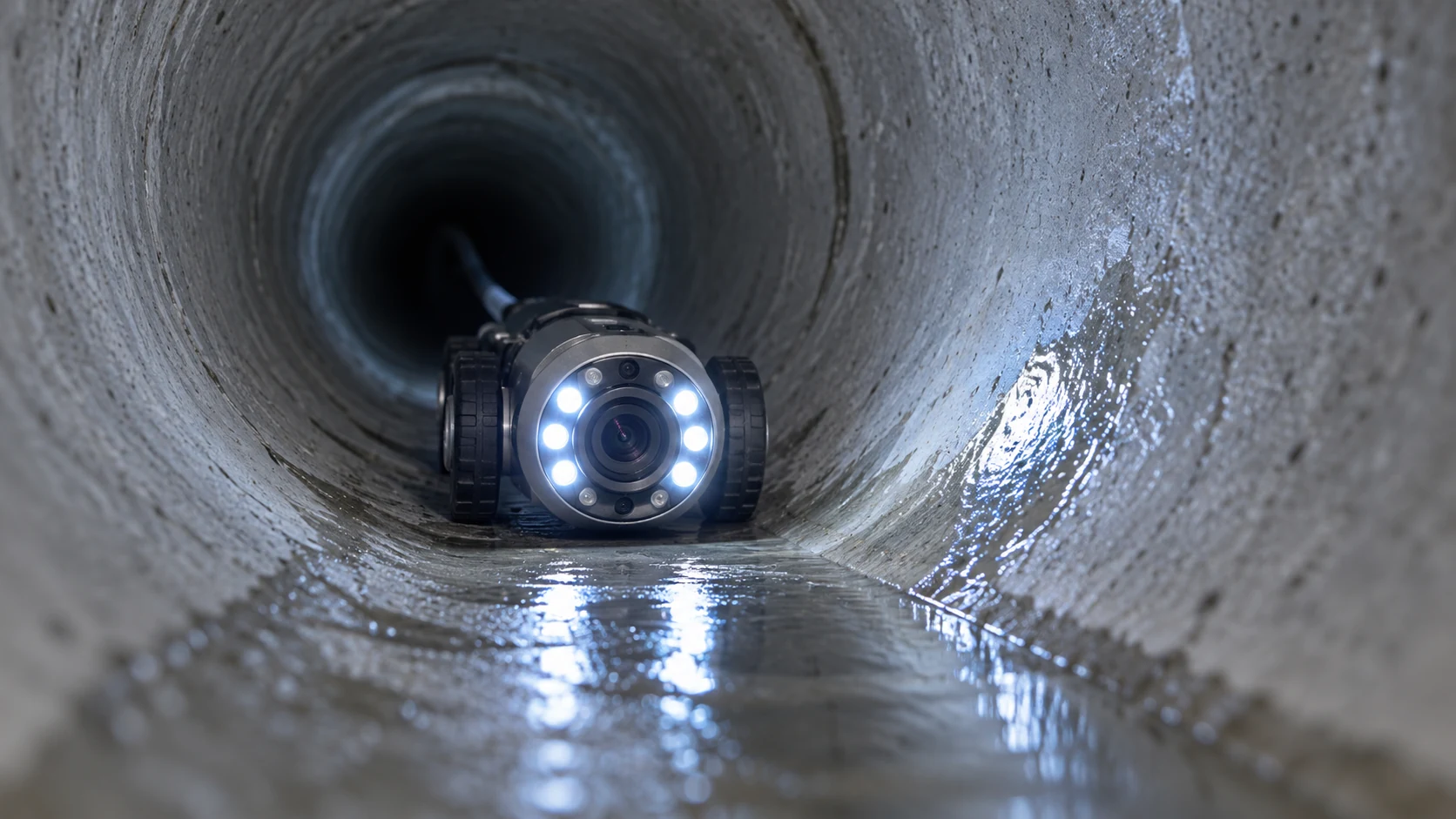

Почему изображение внутри трубы бывает нечётким: свет, расстояние и угол обзора

Нечёткое изображение при телеинспекции не всегда означает неисправность камеры или повреждение трубы. На картинку влияют загрязнение защитного стекла, вода и осадок, отражение света от влажной поверхности, положение камерной головки и возможности самой системы. Перед тем как делать вывод о дефекте, оператору стоит последовательно проверить условия съёмки.

Подсветка, фокусировка и другие функции зависят от конкретной модели. Настройки выполняют по руководству производителя; универсальные значения яркости, рабочего расстояния или цветовой температуры нельзя переносить с одного типа инспекционной камеры на другой.

Сначала определите, как именно ухудшилось изображение

Посмотрите не только на один стоп-кадр, но и на видеопоток во время движения. Обратите внимание, размыта ли вся картинка или только участок, появляются ли яркие засвеченные пятна, меняется ли изображение при перемещении камеры и одинаково ли выглядит запись при повторном просмотре.

• Вся картинка тёмная. Возможно, света недостаточно, поверхность находится дальше от камеры или обзор ограничивает вода и осадок.
• В центре есть яркое пятно, а детали рядом плохо различимы. Вероятны отражения от мокрой, гладкой или светлой поверхности и слишком интенсивная подсветка.
• Картинка мутная или «молочная». Проверьте защитное стекло камерной головки, наличие влаги, налёта или капель перед объективом.
• Нечёткая только одна зона трубы. Камера может смотреть на неё под неудобным углом, находиться слишком близко или далеко; возможна также разница в фактуре и освещении поверхности.
• На живом экране изображение лучше, чем в сохранённом файле. Проверьте параметры записи, носитель и воспроизведение файла на другом устройстве. Цифровое увеличение при просмотре не возвращает детали, которых нет в исходной записи.

Это ориентиры для первичной проверки, а не доказательство конкретной причины. Один и тот же эффект может возникнуть из-за нескольких факторов одновременно.

Как подобрать подсветку и уменьшить блики

Если труба тёмная и её стенки почти не различимы, постепенно увеличивайте подсветку, наблюдая за деталями на поверхности. Если на влажной стенке появились сильные отражения и часть поля стала белой, попробуйте уменьшить яркость. Больше света не всегда означает больше полезной информации: отражённый свет может скрыть мелкие признаки.

Когда конструкция камеры позволяет менять направление обзора, немного поверните головку или измените положение камеры, чтобы свет не отражался прямо в объектив. Иногда помогает небольшой сдвиг вперёд или назад. Запишите исходный фрагмент и повторите просмотр после изменения настроек: так проще понять, улучшилась ли видимость.

Не пытайтесь компенсировать плохую видимость цифровым увеличением. Оно может сделать фрагмент крупнее на экране, но одновременно подчеркнуть пиксели и не добавить деталей, которые камера не зафиксировала.

Расстояние и угол обзора

Если камерная головка расположена вплотную к стенке, в кадре может оказаться слишком маленькая область, а резкость и освещение будут неравномерными. Если камера далеко, мелкий признак займёт мало места на экране. Плавно переместите головку и сравните несколько положений. Оптимальная дистанция зависит от конструкции объектива и конкретной модели, поэтому её не следует задавать одним числом для всех камер.

При взгляде на стенку под острым углом участок выглядит сжатым и искажённым перспективой. Направьте камеру ближе к перпендикулярному положению, если это возможно, либо осмотрите место с другого направления. Широкоугольный объектив также может менять вид объектов у края кадра. Поэтому по одному косому изображению не стоит оценивать форму или размер повреждения.

Если система имеет управляемую поворотную головку, используйте её для дополнительного обзора стенок и соединений согласно руководству. У неподвижной камеры оператор может попробовать изменить положение и направление прохода, если маршрут это допускает.

Как отличить загрязнение объектива от дефекта трубы

Остановите продвижение камеры и проверьте, меняется ли мутное пятно при повороте или перемещении головки. Если оно остаётся в одной и той же части экрана, это может указывать на загрязнение защитного стекла или объектива. Если признак перемещается относительно изображения трубы вместе с изменением точки обзора, он может относиться к самой поверхности. Это только подсказка: по одному признаку нельзя надёжно определить источник помехи.

После извлечения камеры осмотрите защитное стекло и очистите его способом, указанным в руководстве к оборудованию. Не разбирайте герметичную камерную головку и не применяйте абразивы или агрессивные средства, если это не разрешено производителем. Затем повторите осмотр того же места и сравните изображение.

Если мутность сохраняется на чистом стекле, проверьте соединения, состояние кабеля, настройки системы и саму камерную головку. Не продолжайте работу с оборудованием, если есть видимое повреждение корпуса или кабеля; дальнейшие действия определяются руководством и сервисной процедурой.

Что делать, если труба заполнена водой или загрязнена

Вода, взвесь, жир, отложения и посторонние предметы могут закрыть обследуемую поверхность и рассеивать свет. В таком случае изменение яркости не обязательно улучшит изображение. Зафиксируйте, какая часть участка осталась вне обзора, и решите с ответственным специалистом, нужна ли очистка или повторный осмотр в других условиях.

Не записывайте неразличимую зону как участок без дефектов. В отчёте укажите ограничение видимости, длину доступного прохода и место, до которого удалось дойти камерой. Если оператор не может уверенно различить признак, обозначьте его как требующий дополнительной проверки, а не выдавайте предположение за установленный дефект.

Короткий порядок проверки изображения

1. Проверьте, размыта ли вся картинка или только отдельная область; оцените видео в движении и сохранённый файл.
2. Осмотрите доступную поверхность трубы и защитное стекло камерной головки; очистите стекло по инструкции.
3. Плавно измените яркость подсветки: добавьте свет в тёмной трубе и уменьшите его при выраженных бликах.
4. Смените положение или угол камеры и повторно осмотрите участок, если это возможно.
5. Отметьте воду, осадок, загрязнение, неполный проход и другие факторы, которые помешали получить достоверное изображение.

Регулярная очистка камеры и кабеля после осмотра помогает поддерживать видимость и вовремя замечать повреждения оборудования. Порядок ухода описан в статье «Как обслуживать систему телеинспекции после работы». А при подборе новой системы учитывайте не только разрешение экрана, но и тип камеры, способ освещения, условия работы и задачи обследования — подробнее в материале «Как выбрать систему телеинспекции».
