Какие дефекты труб можно обнаружить при телеинспекции
Камера для телеинспекции показывает видимую часть внутренней поверхности трубы. На записи могут быть заметны трещины и разрывы, смещение стыков, деформация, коррозия, отложения, корни и посторонние предметы. Но камера фиксирует изображение, а не автоматически устанавливает причину, размер или опасность каждого признака.
Поэтому при просмотре видео важно разделять два уровня: что оператор непосредственно видит и как это интерпретирует специалист. Телеинспекция помогает обнаружить участки, которые требуют внимания или дополнительной проверки, но не измеряет толщину стенки и не определяет глубину трещины обычной камерой.
Какие признаки могут быть видны на видео
Внутри трубопровода оператор может заметить разрывы поверхности, раскрытые стыки, выступы, наросты, следы коррозии, проникновение корней и скопление мусора или осадка. В технологических трубах камера также может показать видимые неровности сварного шва или прилегающей поверхности. Это наблюдаемые признаки, которые следует описывать в контексте конкретного объекта, а не сразу считать подтверждённым диагнозом.

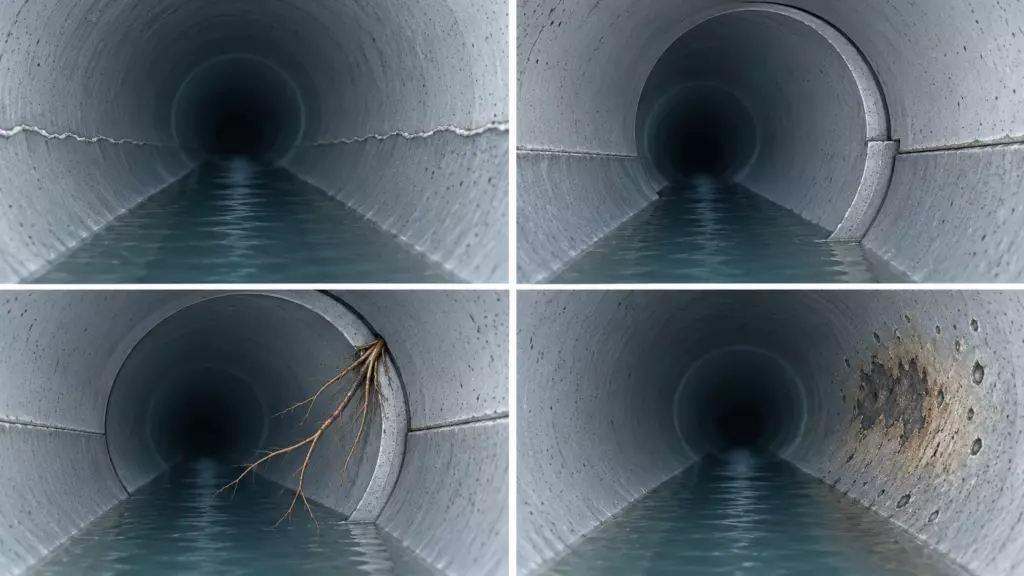

Место для иллюстрации: после этого абзаца, перед таблицей. Схематические примеры визуальных проявлений.
| Что видно на записи | Что стоит зафиксировать | Что нельзя заключить только по изображению |
|---|---|---|
| Линейный след, трещиноподобная линия или разрыв поверхности | Расположение, протяжённость видимой части, форму краёв; общий план и крупный кадр при другом угле освещения | Глубину, раскрытие и развитие трещины, а также её влияние на прочность |
| Ступенька, раскрытый или смещённый стык | Положение относительно колодца или точки ввода, направление движения камеры, видимую геометрию соединения | Точный размер смещения, герметичность и причину нарушения соединения |
| Корни, мусор, осадок или иной посторонний материал | Вид и расположение препятствия, насколько оно перекрывает проход, меняется ли картина после очистки | Точный объём отложений и состояние поверхности за закрытым участком |
| Шероховатый, потемневший или покрытый раковинами участок | Площадь видимого участка, границы и характер поверхности; условия освещения и наличие налёта | Остаточную толщину стенки, глубину коррозии и скорость её развития |
| Вздутие, отслоение покрытия, скол или выступ | Форму и расположение признака, его видимую связь со стыком или покрытием | Причину появления, глубину повреждения и прочность основания |
| Сужение прохода, провис или деформация | Участок трассы, направление камеры, видимое изменение контура и наличие стоячей воды | Точный размер деформации и пропускную способность без предусмотренных для этого измерений |
| Капли, струйка или локальный приток воды | Место появления, повторяемость картины и условия на момент обследования | Источник и расход утечки: похожее изображение может быть связано с остаточной водой или конденсатом |
Как отличать повреждение от налёта и бликов
Цветное или тёмное пятно не обязательно означает коррозию, а светлая линия — трещину. Так могут выглядеть отложения, след от инструмента, край соединения, отражение светодиодов или загрязнение защитного стекла камеры. По одному кадру часто нельзя надёжно различить эти варианты.
Если признак важен, оператору полезно остановить камеру, записать общий план и крупный кадр, немного изменить направление или освещение и повторно просмотреть участок. Сопоставление кадров помогает увидеть форму и границы признака, но не превращает видеозапись в измерение. При возможности сравните изображение до и после очистки трубы: сохраняйте оба фрагмента и отмечайте, когда они сделаны.
Как фиксировать подозрительный участок
- Сохраните общий вид участка и крупный план, не ограничиваясь одним стоп-кадром.
- Запишите направление движения камеры и ближайшую точку привязки: колодец, ввод или номер участка.
- Если система показывает длину выданного кабеля, зафиксируйте показание как ориентир и укажите используемую точку отсчёта.
- Отметьте состояние трубы во время осмотра: наличие воды, осадка, загрязнения или бликов.
- Для сомнительного признака сохраните несколько ракурсов, если конструкция камеры позволяет их получить.
- Отделите описание изображения от вывода о причине, категории дефекта и необходимости ремонта.
Счётчик показывает выданную длину кабеля, а не точные координаты дефекта на поверхности. Если требуется определить положение камеры снаружи трубы, для этого используют совместимый передатчик и локатор; конкретную комплектацию проверяют отдельно.
Что обычная телеинспекция не измеряет
Проталкиваемая камера — средство визуального осмотра. Без специального измерительного оснащения по видеозаписи нельзя достоверно установить толщину стенки, глубину трещины или коррозионной раковины, прочность материала, герметичность соединения либо точный размер деформации. Камера также не показывает поверхность, закрытую отложениями, водой, конструктивным элементом или недоступным поворотом.
Для количественной оценки применяют предусмотренный для конкретного материала и задачи метод контроля. Даже если в системе есть измерительный зонд или другое дополнительное оборудование, его назначение, совместимость и точность нужно проверять по документации, а результат получать и интерпретировать по установленной процедуре.
Почему видимость зависит от условий осмотра
Результат зависит от чистоты объектива, положения головки, угла обзора и подсветки. Вода может отражать свет, осадок — закрывать нижнюю часть трубы, а крупное загрязнение — препятствовать продвижению камеры. Если признак нельзя рассмотреть, это следует указать в материалах, а не делать вывод об отсутствии дефекта.
Перед обследованием уточните, можно ли подготовить трубопровод к осмотру и требуется ли повторная видеозапись после очистки. При смене головки или системы учитывайте их диаметр, направляющую и проходимость на конкретной трассе. Например, в каталоге есть разные системы для труб и поворотные камеры; характеристики выбранной модели сверяйте с её карточкой и паспортом.
Визуальный признак и техническое заключение — не одно и то же
Видеозапись позволяет документировать наблюдаемую картину и обозначить участки для дальнейшего анализа. Однако критерии того, что считать дефектом, как его кодировать и насколько он критичен, зависят от задачи, типа сети, применяемой методики и квалификации специалиста. Не следует переносить классификацию из другой отрасли или стандарта без проверки её применимости.
Для обследования городских и поселковых сетей водоотведения существует СП 272.1325800.2016 «Системы водоотведения городские и поселковые. Правила обследования» с Изменением № 1. Если работа предполагает оценку состояния сети или подготовку официальных материалов, проверяйте применимость действующих требований к объекту и заданию.
Частые вопросы
Можно ли определить по видео, что трубу нужно менять?
Не по одной видеозаписи и не без оценки задачи. Камера помогает зафиксировать видимые признаки, но решение о ремонте или замене принимают по результатам обследования и принятой методике оценки.
Видит ли обычная камера толщину стенки?
Нет. Обычная телеинспекционная камера показывает изображение поверхности. Для определения толщины применяют отдельный метод и измерительное оборудование, подходящие для материала и условий контроля.
Тёмное пятно на стенке — это всегда коррозия?
Нет. Это может быть налёт, загрязнение, отражение света или изменение поверхности. Признак нужно рассмотреть с другого ракурса и при необходимости проверить дополнительным методом.
