Телеинспекция трубопровода — это визуальное обследование его внутренней поверхности с помощью телевизионной камеры. Оператор видит изображение на мониторе и может зафиксировать заметные трещины, деформации, смещение стыков, корни, отложения и препятствия. Запись помогает оценить видимое состояние участка и решить, нужны ли очистка, дополнительное обследование или ремонт. Услугу также часто называют видеодиагностикой труб, но в техническом тексте точнее говорить о телеинспекции или визуальном обследовании.

Камера показывает то, что попало в поле зрения и доступно для осмотра. Она не устанавливает автоматически причину повреждения, прочность трубы, остаточную толщину стенки или герметичность. Эти задачи требуют отдельной оценки и, при необходимости, других методов контроля.

Что можно увидеть при телеинспекции

При визуальном обследовании оператор оценивает внутреннюю поверхность и фиксирует наблюдаемые признаки. В зависимости от состояния трубы, обзора и применяемой системы камера может показать:

  • трещины и другие видимые повреждения стенки;
  • деформацию сечения и смещение стыков;
  • проникновение корней через стыки или повреждённые места;
  • отложения, наносы и посторонние предметы, мешающие проходу;
  • застой воды, а также видимые признаки притока грунтовых вод или выхода стоков.

В СП 272.1325800.2016 визуальное обследование рассматривается как способ регистрации состояния трубопроводов, каналов и колодцев систем водоотведения. Стандарт отдельно указывает на визуальную фиксацию трещин, нарушений геометрии и динамики инфильтрационных и эксфильтрационных потоков. Конкретный вывод по записи зависит от качества изображения и условий обследования.

Когда проводят обследование трубопровода камерой

Телеинспекция полезна, когда нужно увидеть внутреннее состояние трубы, не вскрывая грунт или конструкции, если к участку есть подход через колодец или другое доступное отверстие. СП 272 относит визуальное обследование к задачам планового мониторинга, приёмки новых сетей, гарантийных случаев, оценки состояния до и после работ на соседней территории, санации и устранения аварий.

На практике к обследованию также обращаются при повторяющихся засорах, ухудшении пропускной способности или подозрении на повреждение. Запись помогает определить, что именно видно на участке, и обосновать следующий шаг. Если труба заполнена отложениями или посторонними предметами, сначала может потребоваться прочистка: камера не устраняет препятствие.

Как проходит телеинспекция

  1. Определяют участок и задачу. Уточняют точки доступа, направление обследования и нужный результат: просмотр, видеозапись, описание наблюдений или отчёт по согласованной форме.
  2. Готовят трубопровод. Оператор проверяет доступ и условия прохода камеры. Для обследования городских и поселковых систем водоотведения по СП 272 предусмотрена предварительная очистка; перед визуальным осмотром стенки трубы должны просохнуть. Порядок подготовки следует соотносить с заданием и условиями объекта.

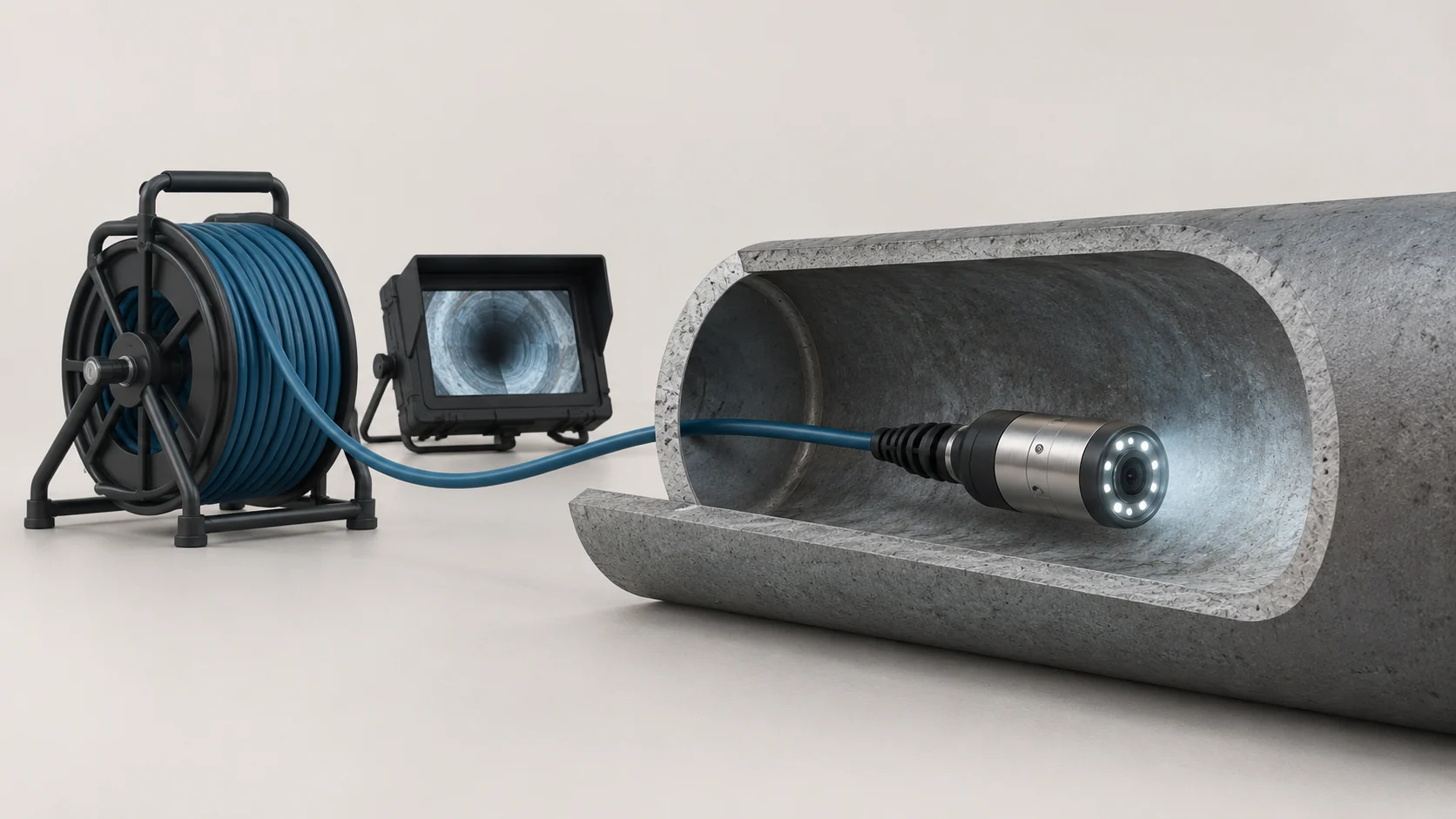

  3. Вводят камеру и осматривают участок. Головку перемещают по трубе на проталкиваемом кабеле или на самоходной платформе — в зависимости от выбранной системы и задачи. Оператор наблюдает изображение и отмечает видимые особенности.
  4. Сохраняют результаты. Если комплект поддерживает запись, видео сохраняют для повторного просмотра. Метраж кабеля помогает ориентироваться в ходе прохода, но сам по себе не задаёт точную координату дефекта на поверхности.
  5. Определяют дальнейшие работы. По результатам решают, нужна ли прочистка, локальный ремонт, санация или дополнительный метод контроля. Объём заключения и форму отчётных материалов лучше согласовать до начала работ.

Как выбрать систему для обследования

Комплект подбирают под условия конкретного участка. Важно учитывать фактический внутренний проход трубы и размер головки, протяжённость маршрута, повороты и сужения, способ перемещения камеры и необходимость сохранять видеозапись. Если нужно отметить положение камеры с поверхности, требуется совместимая система локализации; наличие такой функции зависит от комплектации.

В каталоге систем телеинспекции трубопроводов WOPSON представлены модели для разных задач. При выборе следует сверять параметры конкретной модели с трубой и маршрутом обследования, а не переносить характеристики одного комплекта на всю линейку.

Что телеинспекция не заменяет

Видеообследование даёт визуальную информацию о доступной внутренней поверхности. По одной записи нельзя без дополнительного подтверждения определить прочность конструкции, остаточную толщину стенки, точную причину дефекта или герметичность трубопровода. Также телеинспекция не заменяет прочистку: если загрязнение закрывает обзор или блокирует проход, эти работы выполняют отдельно.

Поэтому в техническом задании важно обозначить границы участка, цель осмотра и ожидаемый результат. Тогда видеозапись и описание наблюдений можно использовать вместе с другими данными о сети, не выдавая визуальный признак за окончательный диагноз.

Частые вопросы

Можно ли найти причину повторяющегося засора по видеозаписи?

Камера может показать место и видимое препятствие, отложения, корни или деформацию. Причину засора и необходимый способ устранения специалист определяет по совокупности данных об участке и результатам обследования.

Определяет ли камера точное положение дефекта?

Видеозапись показывает момент прохода и показания счётчика кабеля, если он предусмотрен. Для поиска положения камеры с поверхности нужен совместимый передатчик-зонд и локатор; показание длины кабеля не является точной геодезической координатой.
