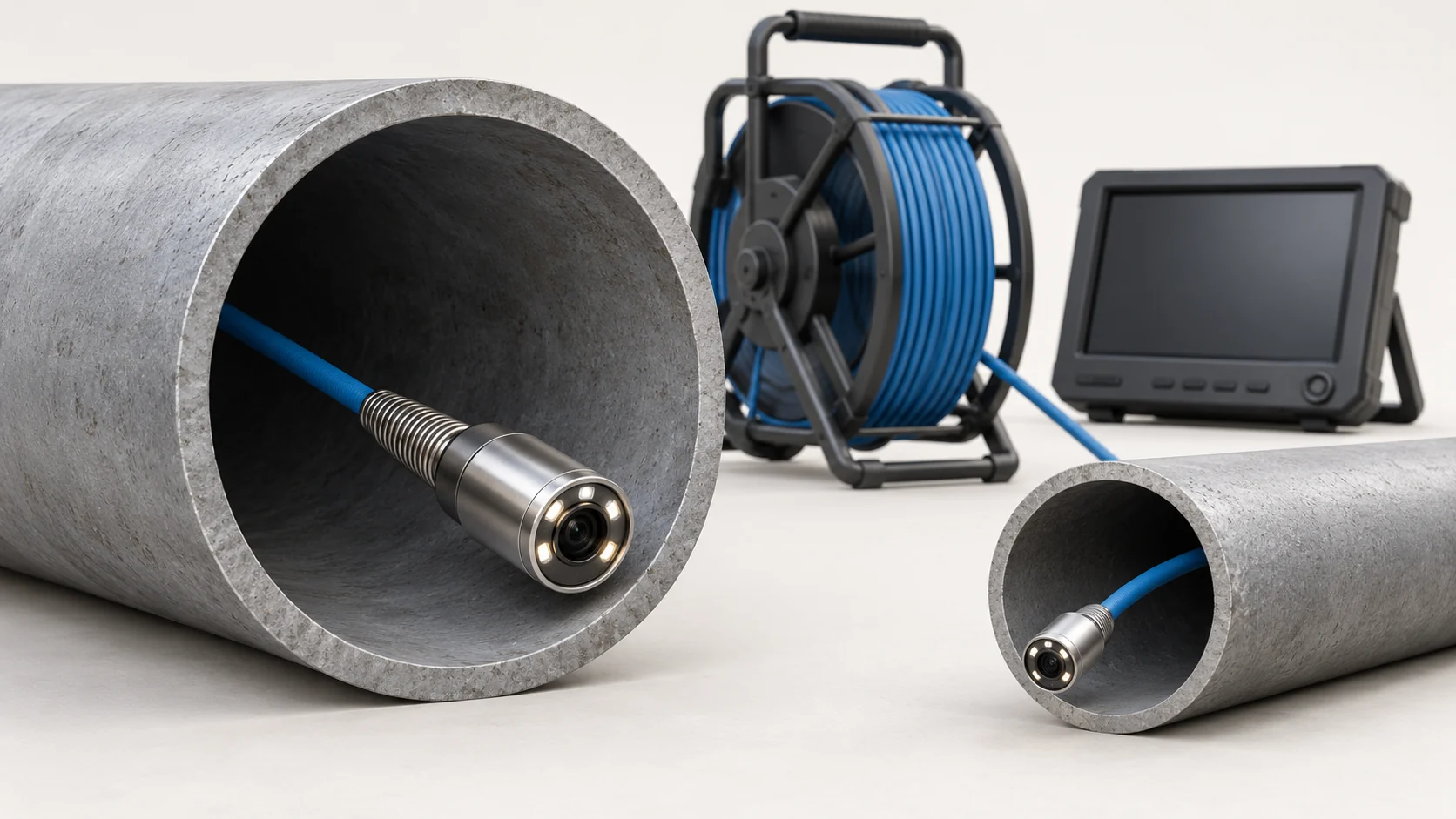

Как выбрать систему телеинспекции для ЖКХ, водоканала и подрядчика
Систему телеинспекции выбирают по объекту и условиям обследования, а не по максимальному числу функций. Сначала определяют тип объекта, фактический проход трубы, длину и геометрию маршрута, затем — подходящую камеру, способ записи и необходимость локализации. Такой порядок помогает не переплачивать за ненужные функции и не получить комплект, который не пройдёт по конкретной трассе.
Для ЖКХ, водоканала и подрядной организации набор требований может различаться: важны не только характеристики камеры, но и частота выездов, оформление результатов, доступ к объекту, работа бригады и сервис оборудования.
Сначала определите, что предстоит обследовать
Под словом «камера для труб» могут подразумеваться разные системы. Проталкиваемая телеинспекция, поворотная система, скважинная камера и телескопическая досмотровая камера решают разные задачи.
| Задача | Что уточнить | Подходящая категория |
|---|---|---|
| Обследование канализационных, дренажных и инженерных труб | Фактический проход, повороты, протяжённость участка, способ перемещения камеры и фиксация видео | Системы телеинспекции труб |
| Осмотр стенок трубы и доступных боковых присоединений | Нужен ли управляемый поворот и наклон головки; пройдёт ли головка и её направляющая по участку | Системы с поворотно-наклонной камерой |
| Обследование водозаборной или технологической скважины | Допустимые глубина и давление, конструкция кабеля и камеры, условия погружения | Системы телеинспекции скважин |
| Осмотр через люк, шахту или другое открытое отверстие | Нужная длина и жёсткость штанги, направление обзора, возможность удержать камеру в нужном положении | Телескопические и досмотровые камеры |
Если задача относится к скважине или доступной полости, обычная проталкиваемая камера для труб не становится подходящей только потому, что у неё длинный кабель. Сверяйте конструкцию системы и паспортные условия именно с объектом обследования.
Проверьте диаметр головки и реальный проход
Сопоставьте наружный диаметр головки с фактическим внутренним проходом трубы. Номинальный диаметр DN не всегда равен измеренному внутреннему диаметру. Дополнительно учитывают стыки, повороты, сужения, отложения и направляющие насадки: камера должна пройти не только по прямому участку, но и через реальные препятствия маршрута.
Паспортный диапазон труб — отправная точка для подбора, а не гарантия, что комплект пройдёт любую трассу в этом диапазоне. Уточните геометрию и доступ к трубе, а для сложного маршрута запросите у поставщика подтверждение конфигурации.
Подберите кабель под длину и геометрию маршрута
Длина кабеля должна покрывать обследуемый участок с учётом места ввода и доступа. При этом длина кабеля не равна гарантированной длине прохода: повороты, уступы, сужения и состояние внутренней поверхности влияют на продвижение камеры. Жёсткость проталкиваемого кабеля тоже имеет значение: оператору нужно продвигать головку и управлять её движением, не теряя контроль над изображением.
Для длинных или сложных маршрутов заранее уточните, где будут точки доступа и можно ли обследовать участок с одного ввода. Не выбирайте комплект только по максимальной цифре длины кабеля в карточке.
Решите, какой обзор нужен оператору
Неподвижная головка подходит для осмотра по направлению движения камеры. Самовыравнивание помогает сохранять привычную ориентацию изображения на мониторе, когда головка поворачивается внутри трубы. Оно не измеряет уклон трубопровода.
Поворотно-наклонная головка позволяет оператору менять направление взгляда и осматривать доступные участки стенки или боковые присоединения. Такая функция нужна, если её можно использовать на конкретном объекте; она увеличивает возможности осмотра, но не заменяет подходящий диаметр камеры и свободный проход.
Согласуйте требования к изображению и записи
Разрешение выбирают по тому, какие детали нужно различать и как будут использовать запись. Проверяйте отдельно разрешение камеры, параметры видеозаписи и разрешение монитора: эти характеристики описывают разные части системы. Большой экран сам по себе не повышает детализацию изображения, а Full HD не является обязательным требованием для любой задачи.
До покупки проверьте, сохраняет ли система видео и фотографии, какие форматы и носители поддерживает, можно ли перенести файлы на компьютер и удобно ли просматривать запись после выезда. Если результаты включают в акты или отчёты, заранее уточните требуемый формат файлов и состав документов: наличие камеры не означает автоматическую подготовку отчёта.
Нужна ли локализация камеры
Если после просмотра нужно найти положение камеры с поверхности, системе может потребоваться передатчик-зонд и совместимый локатор. Проверяйте наличие обеих частей и их совместимость. Сам факт поддержки частоты 512 Гц не означает, что любое сочетание камеры и приёмника будет работать вместе.
Счётчик длины кабеля и локатор выполняют разные задачи. Счётчик показывает длину вытянутого кабеля; локатор помогает определить положение передатчика под землёй. Показание метража не является точной координатой дефекта на поверхности, а локализация камеры не устанавливает причину повреждения трубы.
Учитывайте условия эксплуатации и работу бригады
Сверьте степень защиты камеры, разъёмов и других частей с реальными условиями. Код IP не следует переводить в универсальную допустимую глубину погружения: для скважин отдельно проверяют рабочее давление и глубину по документации системы.
Для регулярных выездов также важны масса комплекта, переноска и транспортировка, автономность питания, настройка управления, обслуживание кабеля и доступность запасных частей. Эти параметры влияют на повседневную работу бригады не меньше, чем функции камеры.
Пример чтения характеристик в каталоге
В карточке WOPSON A3-C38 (80 м) указаны кабель длиной 80 м, головка диаметром 38 мм и диапазон труб 50–300 мм. Это пример того, как читать параметры одной модели, а не универсальная рекомендация для всех объектов. Перед подбором их нужно сопоставить с фактическим проходом и маршрутом обследования.
Короткий чек-лист перед подбором
- Какой объект предстоит обследовать: трубопровод, скважину или полость через открытый доступ?
- Каковы фактический внутренний проход и наиболее сложные места маршрута?
- Какова длина участка и где доступны точки ввода?
- Нужно ли поворачивать головку, вести запись или локализовать камеру с поверхности?
- В каких условиях будет работать комплект и как бригада его транспортирует?
- Какие файлы и документы нужны по завершении обследования?
- Какие параметры выбранной модели подтверждены её актуальной карточкой и паспортом?
Чем точнее описаны объект и задача, тем проще выбрать систему телеинспекции без лишних функций и без расхождения между заявленными параметрами и реальными условиями работы.
Частые вопросы
Какую систему телеинспекции выбрать водоканалу?
Единой модели для всех сетей нет. Начните с диаметров труб и протяжённости обследуемых участков, уточните геометрию маршрутов, требования к записи и необходимость локализации. Затем сравните подходящие системы по паспорту и конфигурации.
Обязательно ли для профессиональной камеры разрешение Full HD?
Нет, это зависит от задач обследования и требований к записи. Сравнивайте разрешение камеры, видеозаписи и экрана отдельно и оценивайте, какие детали нужно увидеть на конкретном объекте.
